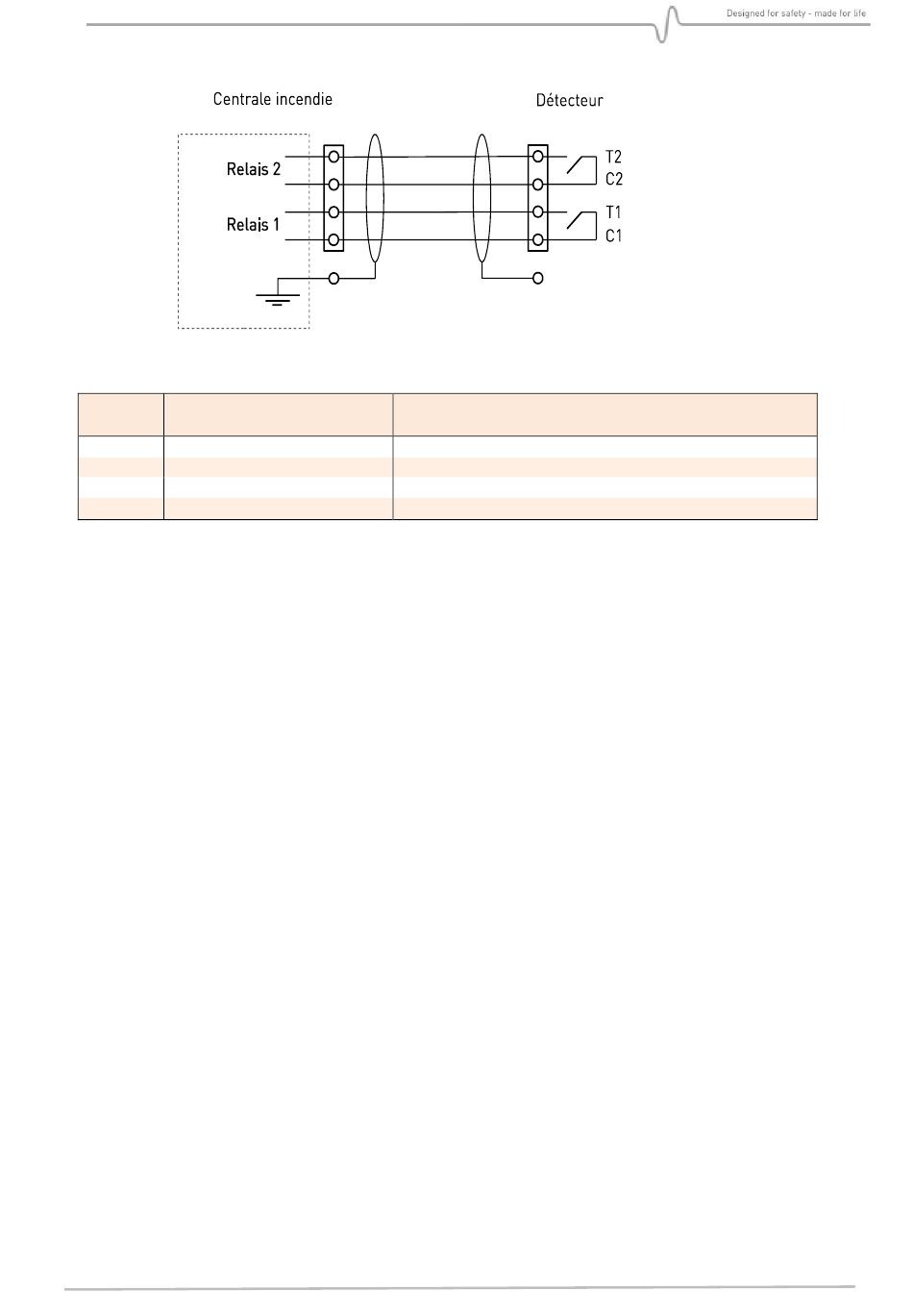

4.3.7. Relais
Point JP12 & JP13
1 T2
2 C2
3 T1
4 C1
Seuls les contacts de commun et de travail des 2 relais sont sortis sur les borniers JP12 et
JP13.
Pour faciliter le raccordement, les mêmes contacts sont sortis à la fois sur JP12 et JP13 :
les contacts sont reliés entre eux, borne à borne.
Chaque relais est configurable individuellement :
Normalement non alimenté ou normalement alimenté.
•
Sur un ou plusieurs états de déclenchement (Défaut, Inhibition permanente,
•
Alarmes).
Configuration des relais, configuration par défaut en sortie d'usine : voir paragraphe 6.7.5.1
MultiXplo / MultiTox
JP12 ou JP13
Liaison du blindage
Description
Relais 2
Relais 2
Relais 1
Relais 1
