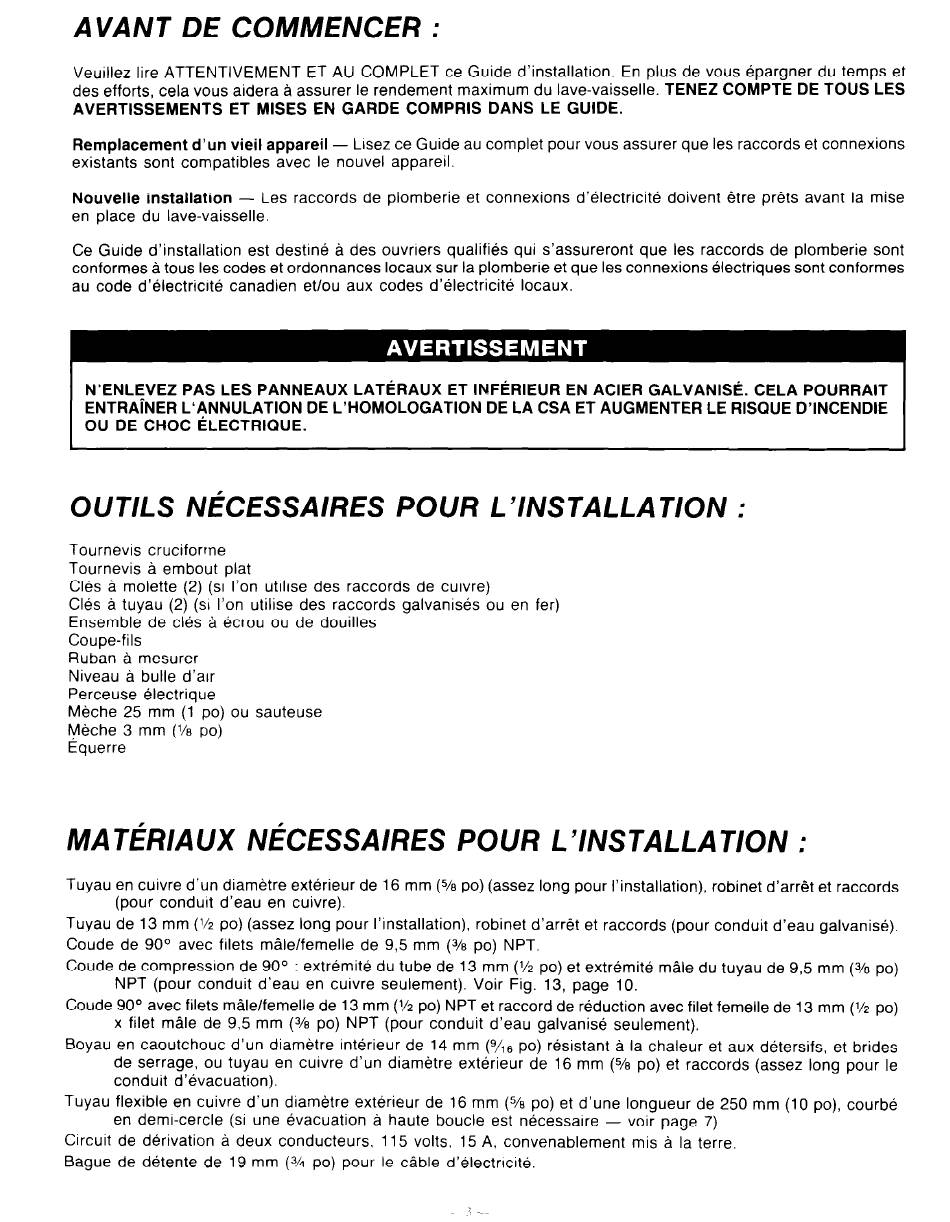

AVANT DE COMMENCER :
Veuillez lire ATTENTIVEMENT
ET AU COMPLET ce Guide d'installation.
En plus de vous epargner du temps et
des efforts, cela vous aidera a assurer le rendement maximum du lave-vaisselle.
TENEZ COMPTE DE TOUS LES
AVERTISSEMENTS
ET MISES EN GARDE COMPRIS
DANS LE GUIDE.
Remplacement
d'un vieil appareil - Lisez ce Guide au complet pour vous assurer que les raccords et connexions
existants
sont compatibles
avec le nouvel appareil.
Nouvelle
installation
-
Les raccords de plomberie et connexions
d'electncite
doivent etre prets avant la mise
en place du lave-vaisselle.
Ce Guide d'installation
est destine a des ouvriers qualifies qui s'assureront
que les raccords de plomberie sont
conformes a tous les codes et ordonnances
locaux sur la plomberie et que les connexions electriques sont conformes
au code d'electricrte
canadien
et/au aux codes d'electricite
locaux.
N'ENLEVEZ
PAS LES PANNEAUX
LATkRAUX
ET INFkRIEUR
EN ACIER GALVANISE.
CELA POURRAIT
ENTRAiNER L'ANNULATION
DE L'HOMOLOGATION
DE LA CSA ET AUGMENTER
LE RISQUE D'INCENDIE
ou DE CHOC ~LECTRIGUE.
I
OWLS
NkESSAIRES
POUR L'INSTALLATION :
Tournevis
cruciforrne
Tournevis
a embout plat
Cl& a molette (2) (si I'on utilise des raccords de cuwre)
Cl& a tuyau (2) (si l'on utilise des raccords galvanises
ou en fer)
Ensemble de cl& a ecrou ou de douilles
Coupe-fils
Ruban a mesurer
Niveau a bulle d'arr
Perceuse electrique
M&he
25 mm (1 po) ou sauteuse
fvleche 3 mm (l/e po)
Equerre
MATERIAUX NtCESSAIRES POUR L'INSTALLATION :
Tuyau en cuivre d'un diametre exterieur de 16 mm (%I po) (assez long pour I'installation),
robinet d'arret et raccords
(pour conduit d'eau en cuivre).
Tuyau de 13 mm (11~ po) (assez long pour I'installation),
robinet d'arret et raccords (pour conduit d'eau galvanise).
Coude de 90° avec filets male/femelle
de 9,5 mm (% po) NPT.
Coude de compression
de 90° : extremite du tube de 13 mm (l/z po) et extremite male du tuyau de 9,5 mm (Ye po)
NPT (pour conduit d'eau en cuivre seulement).
Voir Fig. 13, page 10.
Coude 90" avec filets male/femelle de 13 mm
(l/2
po) NPT et raccord de reduction avec filet femelle de 13 mm (l/2 po)
x filet male de 95 mm (318 po) NPT (pour conduit d'eau galvanise
seulement).
Boyau en caoutchouc
d'un diametre interieur de 14 mm (g/,6 po) resistant a la chaleur et aux detersifs, et brides
de serrage, ou tuyau en cuivre d'un diametre exterieur
de 16 mm (5/e po) et raccords (assez long pour le
conduit d'evacuation).
Tuyau flexible en cuivre d'un diametre exterieur de 16 mm (% po) et d'une longueur de 250 mm (10 PO), courbe
en demi-cercle
(si une evacuation
a haute boucle est necessarre -
voir page 7).
Circuit de derivation
a deux conducteurs,
115 volts, 15 A, convenablement
mis a la terre.
Bague de detente de 19 mm (% po) pour le csble d'electncite.
