12.1 PRESSOSTAT
• Contrôle la pression dans le conduit des fumées. Il bloque la vis sans fin du chargement de pellets dans les cas suivants :
• déchargement bouché
• contre-pressions importantes (vent)
• passages des fumées engorgés
• réservoir de chargement pellet ouvert
• porte feu ouverte ou joints usés ou abîmés.
• voir VARIATION RPM FUMEES Manuel de l'Utilisateur
12.2 SONDE TEMPERATURE FUMEES
Relève la température des fumées en permettant le démarrage ou bien en arrêtant le produit lorsque la température des fumées
descend en-dessous de la valeur préconfigurée.
12.3 THERMOSTAT A CONTACT DANS LE RESERVOIR COMBUSTIBLE
Si la température dépasse la valeur de sécurité imposée, le fonctionnement du poêle s'arrête immédiatement.
12.4 DISPOSITIFS DE SECURITE ELECTRIQUE
La chaudière est protégée des sauts de courant violents par un fusible général qui se trouve dans le petit panneau d'alimentation
placé sur l'arrière de la chaudière. D'autres fusibles pour la protection des cartes électroniques sont situés sur celles-ci.
12.5 VENTILATEUR FUMEES
Si le ventilateur s'arrête, la carte électronique bloque de façon rapide la fourniture de pellets et le message d'alarme s'affiche.
12.6 MOTOREDUCTEUR
Si le motoréducteur s'arrête, la chaudière continue de fonctionner jusqu'à tant que ne s'éteigne la flamme pour cause de manque
de combustible et jusqu'à tant que le niveau minimum de refroidissement ne soit pas atteint.
12.7 DEFAUT TEMPORAIRE DE COURANT
Si le manque de tension électrique est inférieure à 10", le poêle retourne à l'état de fonctionnement précèdent; s'il dépasse 10", il
effectue un cycle de refroidissement/rallumage.
12.8 DEFAUT D'ALLUMAGE
Si durant la phase d'allumage, aucune flamme ne se développe, la chaudière se met en alarme.
12.9 COUPURE DE COURANT AVEC POÊLE ALLUMÉ
En cas de manque de tension de réseau Black-out "blAc-out", le poêle se comporte de la façon suivante :
• Black-out inférieur à 5": il reprend son fonctionnement en cours;
• Si une perte d'alimentation supérieure à 5" se produit avec le poêle allumé ou en phase d'allumage, lorsque le poêle est à
nouveau alimenté, le reporter dans la condition de fonctionnement précédente en suivant la procédure ci-dessous:
2) Effectuer une phase de refroidissement maximale.
3) Effectuer un nouvel allumage.
Le message Alarme 1 Black-out "AL 1 bLAc-out" défile à l' é cran (voir Fig. 27) et le poêle se met en d' e xtinction.
12.10 ALARME SONDE TEMPÉRATURE DES FUMÉES
Elle se déclenche quand la sonde de fumées est en panne. Le poêle se met en état d'alarme, la led alarme s'allume (led alarme
allumée).
Le message Alarme 2 Sonde fumées "AL 2 ALAr AL2 SondE FuMEE" s'affiche à l' é cran (voir Fig. 28) et le poêle se met en extinction.
26

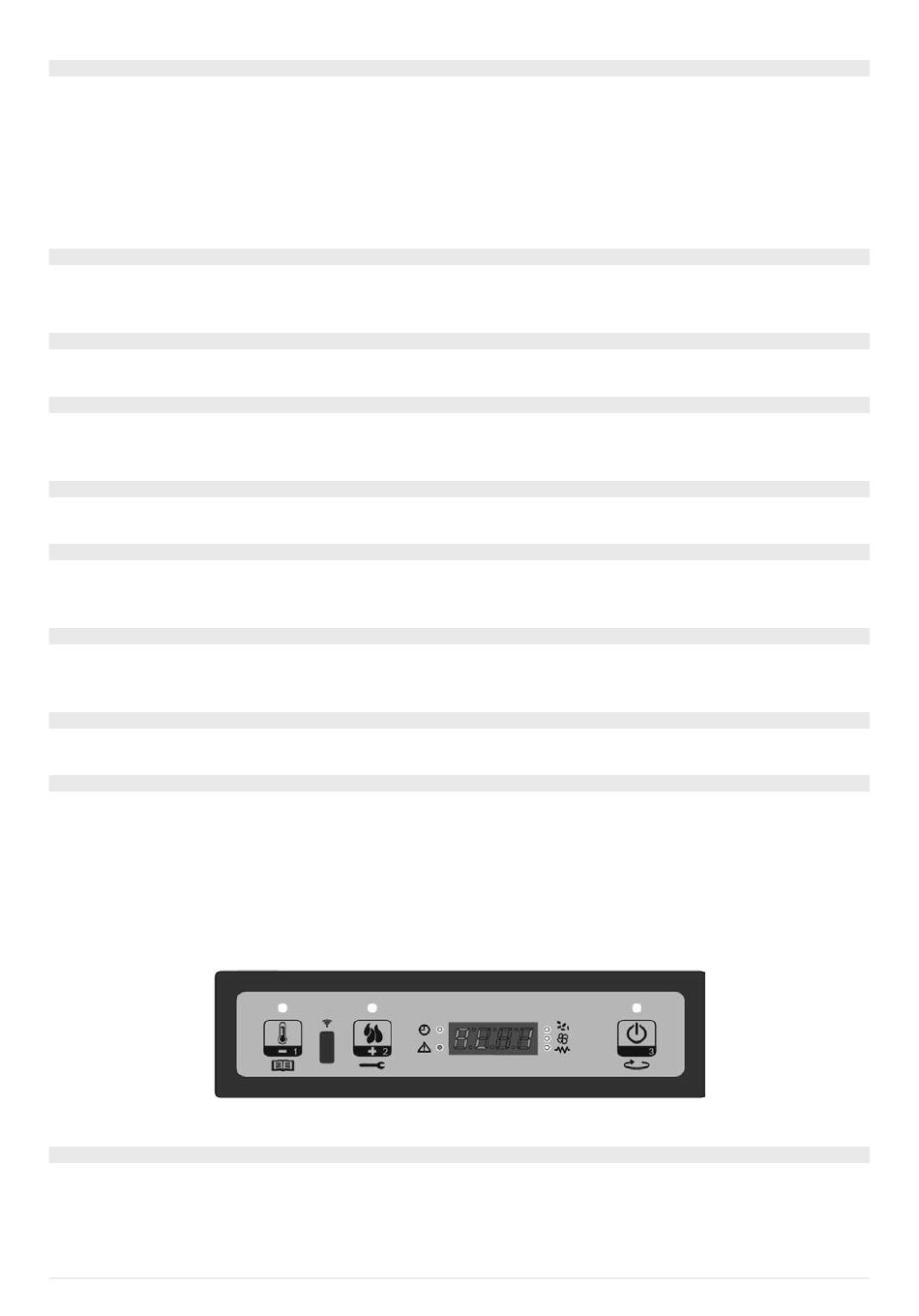

Fig. 27 - Display: AL 1
