Lowara SH Serie Instruction Supplémentaire page 46

it en fr de es
où :
≥
Supérieur ou égal
Z1 Différence de niveau entre l'orifice d'aspiration de la pompe et le
niveau du liquide (en mètres)
∑H1
Somme des pertes causées par le frottement du liquide le long
des parois du tuyau (en mètres)
∑H2
Somme des pertes causées par le passage du liquide à travers
les soupapes, coudes, filtres, etc. présents dans le tuyau d'aspi-
ration (en mètres)
KT Perte due à la température du liquide supérieure à 25 °C (en
mètres)
KH Perte due à une altitude d'installation supérieure au niveau de la
mer (en mètres)
0,5 Marge de sécurité conseillée (en mètres)
en las cuales:
≥
Mayor o igual
Z1 Desnivel entre la boca de aspiración de la bomba y el nivel del
líquido (en metros)
∑H1
Suma de las pérdidas causadas por el roce del líquido a lo largo
de las paredes de la tubería (en metros)
∑H2
Suma de las pérdidas causadas por el paso del líquido a través
de válvulas, codos, filtros, etc. presentes en la tubería de aspira-
ción (en metros)
KT Pérdida causada por la temperatura del líquido superior a 25 °C
(en metros)
KH Pérdida causada por una altitud de instalación superior al nivel del
mar (en metros)
0,5 Margen de seguridad aconsejado (en metros)

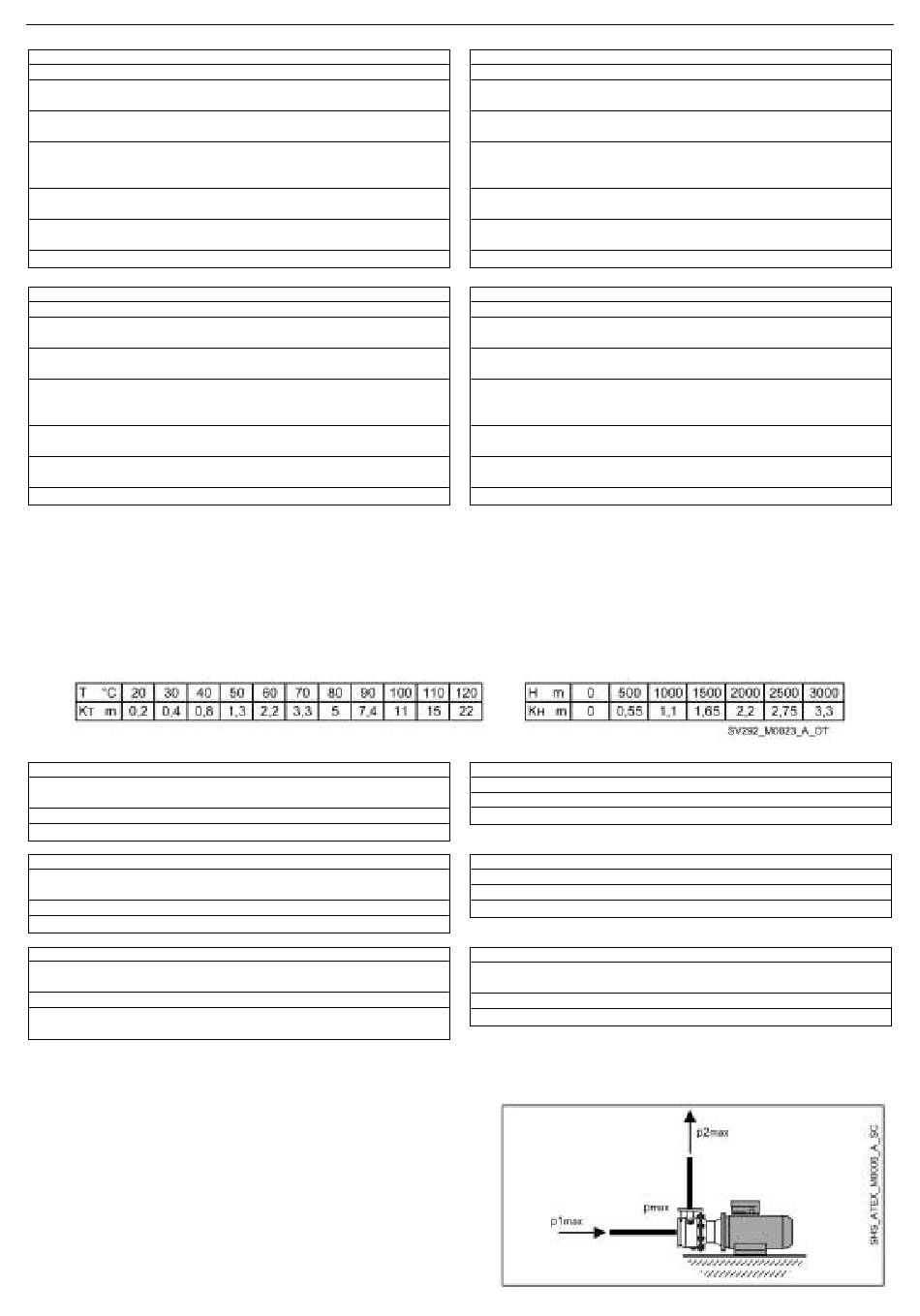

Se il liquido pompato è acqua potete fare riferimento alle tabelle sottostanti per determinare i valori dei coefficienti KT e KH.
If the pumped liquid is water, you can consult the tables below to determine the values of the coefficients KT and KH.
Si le liquide pompé est de l'eau, vous pouvez vous référer aux tableaux ci-dessous pour déterminer les valeurs des coefficients
Wenn es sich bei dem Fördermedium um Wasser handelt, können Sie sich auf die nachstehenden Tabellen beziehen, um die Werte der Koeffizienten KT und
KH zu bestimmen.
Si el líquido bombeado es agua, se puede hacer referencia a las tablas abajo para determinar los valores de los coeficientes KT y KH.
Se o líquido bombeado for água, ter como referência as tabelas que seguem para determinar os valores dos coeficientes KT e KH.
T Temperatura del liquido
KT Perdita della capacità di aspirazione con l'aumentare della tempe-
ratura
H Altezza sul livello del mare
KH Perdita della capacità di aspirazione con l'aumentare dell'altezza
T Température du liquide
KT Perte de la capacité d'aspiration à l'augmentation de la tempéra-
ture
H Altitude
KH Perte de la capacité d'aspiration à l'augmentation de l'altitude
T Temperatura del líquido
KT Pérdida de la capacidad de aspiración a medida que aumenta la
temperatura
H Altitud sobre el nivel del mar
KH Pérdida de la capacidad de aspiración a medida que aumenta la
altitud
10.5 Aspirazione sottobattente - Positive Suction Head - Aspiration sous charge d'eau - Ansaugung unterhalb der Saugleitung - Aspiración
con presión positiva - Aspiração com coluna aspirada positiva
p2max = p1max + pmax
p2max ≤ PN
46
pt
Steht für :
≥
Höher oder gleich
Z1 Höhenunterschied zwischen Saugstutzen der Pumpe und Höhe
des Fördermediums (in Metern)
∑H1
Summe der Verluste, die durch die Reibung des Fördermediums
entlang der Rohrwände verursacht werden (in Metern)
∑H2
Summe der Verluste, die durch den Durchlauf des Fördermediums
durch die in der Saugleitung vorhandenen Ventile, Biegungen,
Filter, usw. verursacht werden (in Metern)
KT Verlust, verursacht durch die über 25°C liegende Temperatur des
Fördermediums (in Metern)
KH Verlust, verursacht durch eine über dem Meeresspiegel liegende
Installationshöhe (in Metern)
0,5 Empfohlene Sicherheitsmarge (in Metern)
em que :
≥
Superior ou igual
Z1 Desnível entre a boca de aspiração da bomba e o nível do líquido
(em metros)
∑H1
Soma das perdas causadas pelo atrito do líquido ao longo das
paredes do tubo (em metros)
∑H2
Soma das perdas causadas pela passagem do líquido através de
válvulas, curvas, filtros, etc., presentes no tubo de aspiração (em
metros)
KT Perda devida à temperatura do líquido superior a 25 °C (em
metros)
KH Perda devida a uma altitude de instalação superior ao nível do
mar (em metros)
0,5 Margem de segurança aconselhado (em metros)
T Liquid temperature
KT Loss of suction capacity as temperature increases
H Elevation above sea level
KH Loss of suction capacity as elevation increases
T Temperatur des Fördermediums
KT Verlust des Saugvermögens mit dem Anstieg der Temperatur
H Höhe über dem Meeresspiegel
KH Verlust des Saugvermögens mit dem Anstieg der Höhe
T Temperatura do líquido
KT Perda da capacidade de aspiração com o aumentar da tempera-
tura
H Altura acima do nível do mar
KH Perda da capacidade de aspiração com o aumentar da altura
