4. Conception et fonction
pression type CPT6200 (voir chapitre 4.5 "Capteurs de pression"), ainsi que la prise pour
brancher le câble d'interface WIKA (voir chapitre 4.6 "Interface série").
Les prises pour le branchement de l'interface peuvent aussi être utilisées pour
le fonctionnement de la sortie analogique. Pour cela, il faut utiliser un câble de
raccordement analogique.
Le mode de fonctionnement "interface" ou "sortie analogique" doit être
configuré via le menu et a une influence sur la durée de vie de la pile !

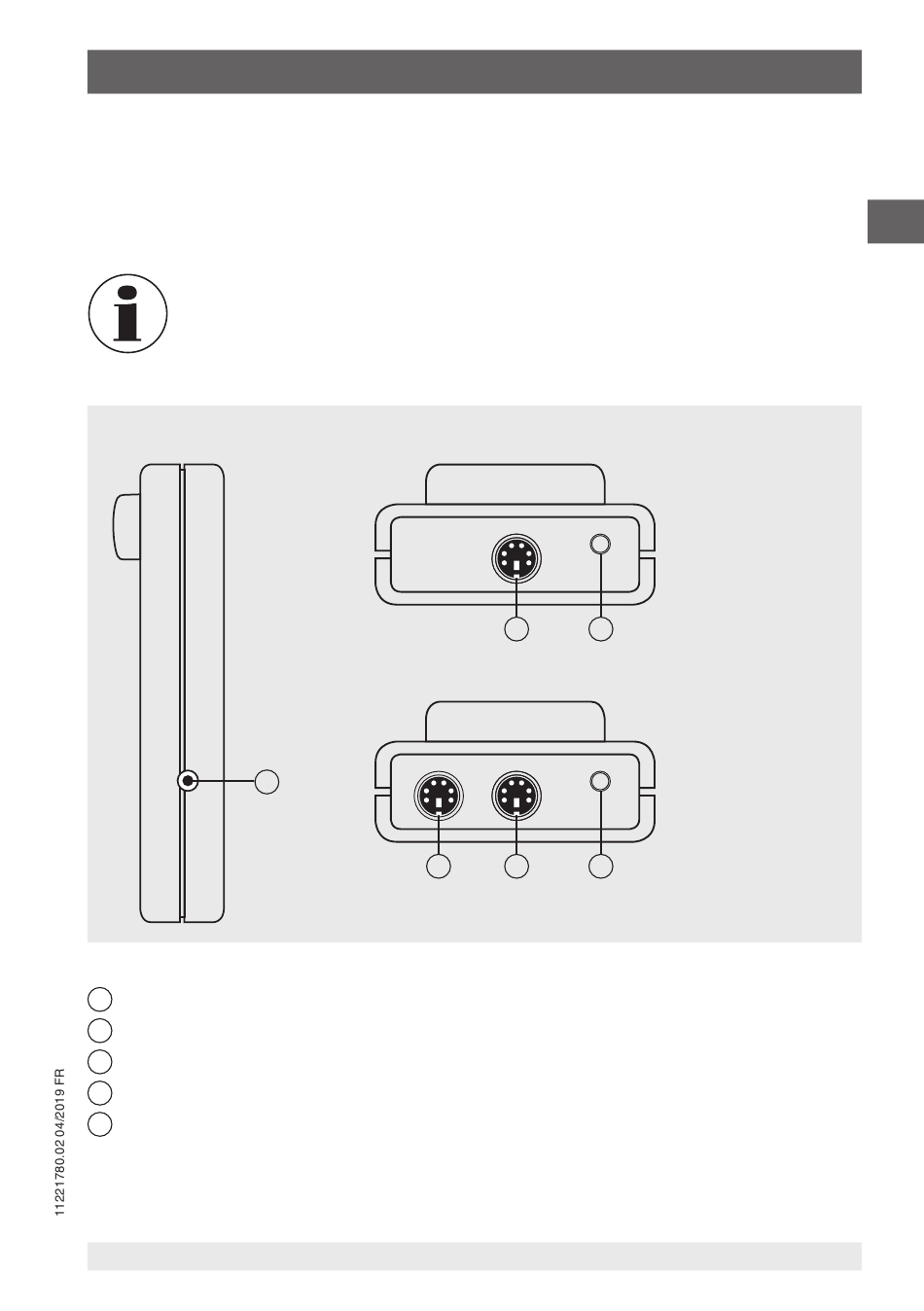

Vue de côté (gauche)
5
Connecteur d'interface ou sortie analogique en option
1
Canal de connexion 1 (seulement pour CPH6200-S1)
2
Canal de connexion 2 (seulement pour CPH6200-S2)
3
Canal de connexion 1 (seulement pour CPH6200-S2)
4
Raccordement de l'alimentation pour la tension d'alimentation
5
Mode d'emploi WIKA, type CPH6200
Type CPH6200-S1
2 1
Type CPH6200-S2
4 3 1
