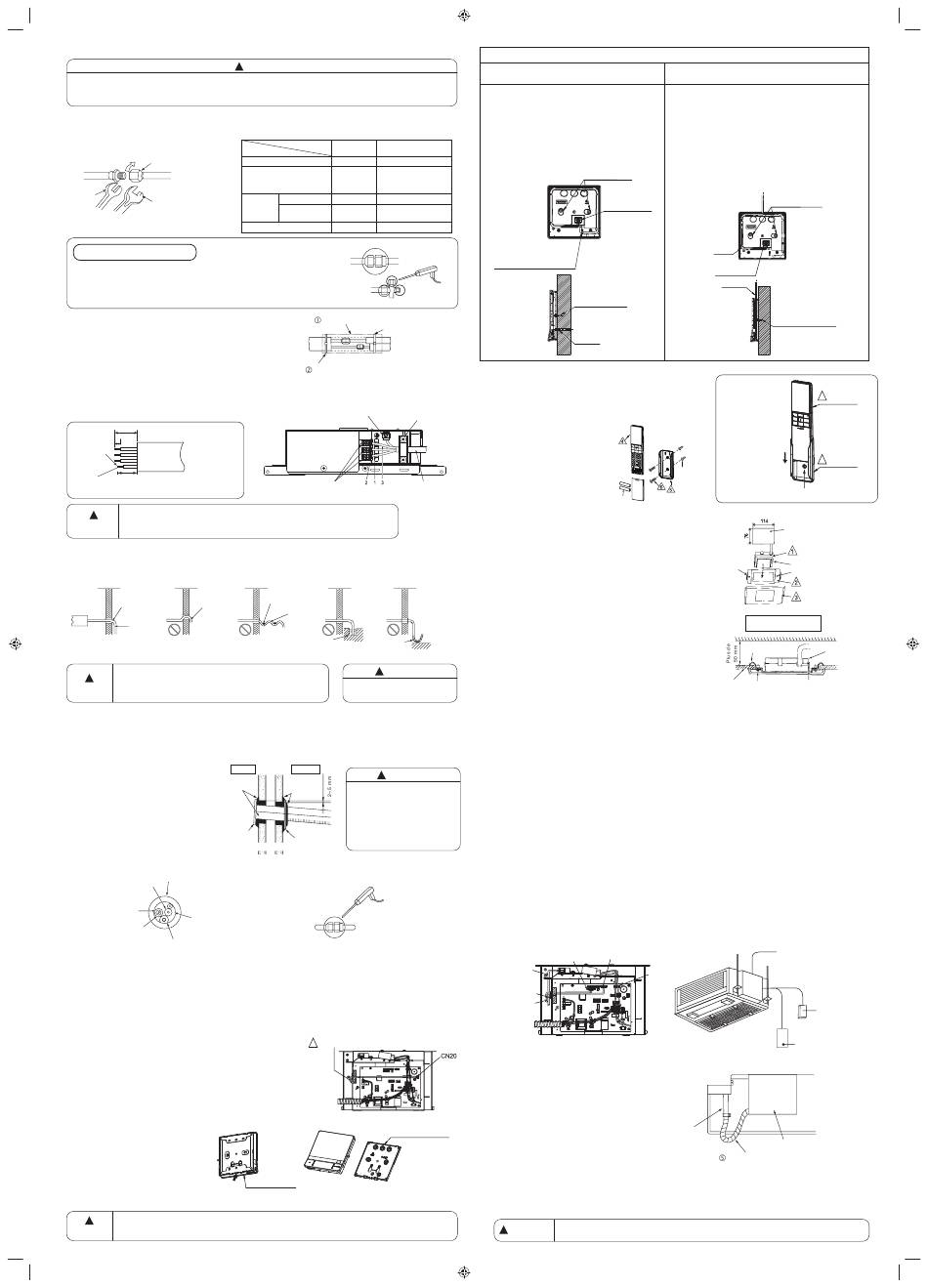

2.7 Raccord de tuyau
Pour le retrait du raccord conique d'une unité intérieure, retirez tout d'abord l'écrou situé du côté du plus petit diamètre,
sinon le bouchon étanche situé du côté du plus grand diamètre s'échapperait. Évitez toute pénétration d'eau à l'intérieur
de la tuyauterie.
• Faites preuve de délicatesse lorsque vous pliez le tuyau de cuivre.
• Vissez manuellement les vis en ajustant le centre. Utilisez ensuite une clé dynamométrique pour serrer le
raccordement.
Raccord conique
Clé
Clé dynamométrique
Test de fuite de gaz
Utilisez un détecteur de fuite de gaz pour vérifier l'étanchéité de la connexion du
raccord conique, comme illustré sur la figure.
En cas de fuite de gaz, serrez la connexion jusqu'à une parfaite étanchéité.
(Utilisez le détecteur fourni pour R32.)
Étanchéité du tuyau de réfrigérant
Couvrez l'aspiration du raccordement de tuyau avec du matériau
d'isolation conique et enroulez de l'adhésif autour en ne laissant
aucun espace.
2.8 Raccordement du câble de connexion
(1) Retirez le couvercle du coffret électrique.
(2) Branchez les câbles de connexion.
(3) Réinstallez le couvercle du coffret électrique.
50 mm
10 mm
Vert et jaune
Câble de connexion
(terre)
Câbles
dénudés
40 mm
Détail de la coupe du câble de raccordement
• Cet appareil doit être mis à la terre.
!
• N'effectuez aucun raccordement au milieu du câble de connexion. Cela pourrait entraîner
AVERTISSEMENT
une surchauffe, une émission de fumée ou un incendie.
3. Vérifi cation de l'inclinaison du tuyau d'évacuation
(1) Raccordez le tuyau d'évacuation séparé au tuyau d'évacuation qui est fixé à l'unité intérieure.
(2) Pour que le flux des condensats soit régulier, le tuyau d'évacuation doit être incliné comme illustré sur la figure ci-dessous.
OK
Non correct
Tuyaux de
Tuyau
réfrigérant
d'évacuation
Tuyau
d'évacuation
Pendant l'installation, vérifiez la continuité du flux des condensats
!
de l'unité intérieure. (Toute négligence pourrait entraîner des
ATTENTION
fuites d'eau.)
4. Procédure de vérifi cation après installation
4.1
Assurez-vous que le fl ux d'eau s'écoule régulièrement du tuyau d'évacuation en versant un peu d'eau dans le plateau
d'évacuation.
4.2
Utilisez la « bague » pour disposer tous les tuyaux de réfrigérant et le produit d'étanchéité appartenant au jeu de tuyaux,
comme illustré aux fi gures 4-1 et 4-2.
Intérieur
Perforation du mur et installation du tube
Étanchéisation
de protection
avec du mastic
• Percez un trou de 65 mm de ø dans le mur,
légèrement incliné vers le côté extérieur.
Percez le mur en formant un léger angle.
• Découpez le tube de protection en fonction
de l'épaisseur du mur.
Tube de
protection
• L'espace vide créé à l'intérieur du manchon
du tube de protection doit être entièrement
rempli de mastic afi n d'éviter la pénétration
d'eau de pluie dans la pièce.
Gaine pour tuyaux de réfrigérant
Tuyaux de réfrigérant
Câble de connexion
Produit d'étanchéité
Tube de protection
Tuyau d'évacuation
Fig. 4-2
4.3
Enroulez le ruban en vinyle non adhésif appartenant au jeu de tuyaux autour des tuyaux de réfrigérant et du câble de
connexion.
4.4
Vérifi ez l'absence de fuite de réfrigérant au niveau du raccord à l'aide du détecteur de fuites de gaz ou d'une émulsion
savonneuse, comme illustré à la Fig. 4-3.
4.5
Contrôle du froid de l'évaporateur (fonctionnement de refroidissement).
4.6
Contrôle de l'air chaud de l'évaporateur (fonctionnement du refroidissement).
5. Installation de la télécommande fi laire (en option)
(a) Connexion au boîtier électrique :
• Retirez le couvercle du boîtier électrique
• Branchez le connecteur de la télécommande fi laire sur CN20
• Remettez le panneau du boîtier électrique en place
(b) Installation du câblage de la télécommande filaire (2 méthodes) ;
• Le boîtier de la télécommande fi laire peut être ouvert en appuyant à
travers les fentes avec un tournevis plat (voir le schéma ci-dessous)
Le schéma est inclus à titre de
référence uniquement.
• Déterminez l'emplacement de fi xation de la télécommande afi n que la longueur de câble ne dépasse pas 5 mètres.
!
• Ne coupez pas le fi l fourni d'origine. Enroulez correctement le fi l en excès et placez-le en lieu sûr.
• Ne rallongez pas le câble.
ATTENTION
!
ATTENTION
Dia. extérieur
Couple N·m
du tuyau
(kgf·cm)
Côté petit diam.
6,35 (1/4")
14,0 – 18,0 (140 – 180)
Côté gros diam.
9,52 (3/8")
33,0 – 42,0 (330 – 420)
12,70 (1/2")
50,0 – 62,0 (500 – 620)
15,88 (5/8")
63,0 – 77,0 (630 – 770)
Côté petit diam.
6,35 (1/4")
19,6 – 24,5 (200 – 250)
Bouchon
siège valve
Côté gros diam.
9,52 (3/8")
19,6 – 24,5 (200 – 250)
12,7 (1/2")
29,4 – 34,3 (300 – 350)
Bouchon obus valve
12,3 – 15,7 (125 – 160)
Isolant conique
Marge de 2~4 mm
Tendeur (2) : Tendez de façon
à ne laisser aucun espace.
Après avoir retiré la bande,
branchez les câbles de
Raccordez le câble de
connexion et fixez avec la vis.
terre (vert et jaune)
Insérez et fixez les câbles de
Câble de connexion
raccordement avec la vis
Non correct
Non correct
Non correct
Accumulation
de condensat
Poche d'air
Rigole
Accumulation
de condensat
!
ATTENTION
Assurez-vous que le tuyau n'est
ni desserré ni plié.
Extérieur
ATTENTION
!
Étanchéisation
Veillez à ce que le câble ne
avec du mastic
touche aucune partie métallique
dans le mur. Utilisez le tube de
protection comme passe-câbles
à travers les cavités du mur pour
éviter tout dommage éventuel par
Manchon
de tube de
les rongeurs.
MUR
protection
Fig. 4-1
Fig. 4-3
Télécommande filaire
6
Dessous du boîtier
Télécommande
Illustrations de l'installation du câblage
Installation encastrée du câblage (en option)
1. En cas de raccordement des fils à partir de la gaine
encastrée dans le mur :
• À l'aide de la vis fournie, fi xez le boîtier inférieur
au mur.
• Assemblez le boîtier supérieur sur le boîtier
inférieur fi xé.
(Reportez-vous à l'illustration ci-dessous pour voir
les détails de l'installation.)
Emplacement de la
vis de fixation murale
Connecteur des
câbles de sortie
Les câbles de sortie sont
insérés à travers un clip cintrés
et fixés au moyen de celui-ci
Vis de fixation murale
(2 pièces) (fournies)
Câbles
6. Installation de la télécommande sans fi l (en option)
• La télécommande doit être placée sur son support, qui est fi xé
sur un mur ou une poutre.
• Pour pouvoir utiliser la télécommande sur son support, veillez
à ce que l'unité reçoive correctement le signal qu'elle transmet
depuis l'endroit où le support va
être installé. Lorsqu'elle reçoit
un signal en provenance de
la télécommande, l'unité émet
un bip. La puissance du signal
est affaiblie par les lampes
fl uorescentes. Pour cette raison,
lors de l'installation du support
de la télécommande, allumez
la lumière, même de jour, pour
Pile AAA
déterminer l'endroit le plus
propice.
Installation du panneau d'affi chage (en option)
• Choisissez une position d'installation au plafond ou au mur
de façon à ce qu'aucun obstacle n'entrave la réception
du signal.
• Desserrez les vis de la plaque de montage du panneau de
façon à pouvoir déplacer légèrement le support.
• Alignez le panneau d'affi chage sur la plaque de montage
de façon à fi xer fermement les crochets de fi xation.
• Alignez les supports sur l'ouverture du plafond ou du mur et
serrez les vis jusqu'à ce que les supports soient fermement
fi xés au matériau du plafond.
• Installez le couvercle du panneau de façon à accrocher
fermement les crochets intérieurs à la plaque de montage
du panneau.
• Acheminez la gaine côté unité intérieure du câble du
panneau d'affi chage vers le boîtier électrique de l'unité
intérieure et raccordez-la à la gaine côté unité.
7. Paramétrage de haute pression statique
(Type conduit complet et type semi-conduit)
• Pour les unités en gainage total, régler la pression statique sur "HIGH STATIC-PRESSURE" (haute pression
statique).
• Pour les unités en gainage partiel, régler la pression statique sur "MED" (moyen).
• Tout réglage autre que HIGH (Élevé) ou MED (Moyen) entraîne une diminution des capacités de chauffage et de
refroidissement.
(À la livraison, le réglage de pression statique est sur "NORMAL".)
• Pour plus de détails sur le paramétrage de la pression statique, se reporter au manuel de maintenance au
chapitre "Paramètres & Fonctions Service".
8. En cas de connexion Contact sec / Communication externe / Wi-Fi (en option)
Pour la connexion au Contact sec, un adaptateur HA et un câble de connexion de Contact de sec achetés
●
séparément sont nécessaires.
Pour la connexion Communication externe, un adaptateur RAC acheté séparément est nécessaire.
●
Pour la connexion Wi-Fi, un adaptateur Wi-Fi acheté séparément est nécessaire.
●
Pour installer le câblage, le couvercle du boîtier électrique doit être ouvert. (Connectez le Contact sec à CN6 et
●
l'adaptateur Wi-Fi ou RAC à CN7A/CN7B).
Le câble de connexion et les câbles d'alimentation doivent être disposés et attachés conformément au schéma
●
illustré ci-dessous.
Pour de plus amples détails, reportez-vous au manuel de l'utilisateur correspondant de l'adaptateur Wi-Fi et RAC.
●
Pour obtenir des instructions sur le retrait et l'installation du boîtier électrique, reportez-vous au manuel de
●
l'utilisateur.
Pour commander toutes les pièces en option, consultez les numéros de référence dans le catalogue.
●
CN7A
CN6
Câble d'alimentation
Tendeur
Câble de connexion
9. Protection du fi l de sortie
Enroulez de l'adhésif en aluminium
autour du tube en PVC, entre le boîtier
électrique et l'unité intérieure (bande).
10. Test de fonctionnement
• Pendant le test de fonctionnement, veillez à ce que le climatiseur soit en mode de fonctionnement normal.
• Expliquez au client les procédures d'utilisation correctes telles que décrites dans le manuel de l'utilisateur.
• Si l'unité intérieure ne fonctionne pas, vérifi ez si les connexions sont correctes.
Le test de fonctionnement doit être réalisé séparément sur chaque unité afin d'identifier tout
!
ATTENTION
câblage non correct du câble de connexion.
Installation du câblage à l'intérieur du dessus du
boîtier (alternative)
2. En cas de raccordement des câbles depuis la partie
supérieure intérieure du boîtier supérieur :
• À l'aide d'une pince, brisez une ouverture perforée située
dans la partie supérieure du boîtier inférieur. Uniformisez
l'ouverture au moyen d'une pince.
• À l'aide de la vis fournie, fi xez le boîtier inférieur au mur.
• Raccordez les câbles au connecteur des câbles de sortie.
• Faites passer les câbles dans l'espace prévu à cet effet
dans le boîtier supérieur.
• Assemblez le boîtier supérieur sur le boîtier inférieur fi xé.
(Reportez-vous à l'illustration ci-dessous pour voir les
détails de l'installation)
Emplacement de la
vis de fixation murale
Câbles
Connecteur des
câbles de sortie
Câbles
Vis de fixation murale
(2 vis)
La télécommande
doit glisser dans son
4
support, dans le sens
indiqué sur la fi gure,
jusqu'à ce qu'elle
atteigne le fond
du support.
5
Cheville
Vis (2)
Ouverture dans le
plafond ou le mur
Panneau d'affichage
Crochet
De suspension
Vis
Plaque de montage
du panneau
Couvercle du panneau
VUE EN COUPE
de suspension
Plafond ou mur
(épaisseur de
De suspension
Couvercle du
7~18 mm)
panneau
Boîtier électrique
CN7B
Adaptateur WiFi /
Adaptateur RAC
Télécommande filaire
Tube PVC
Boîtier électrique
Bande d'aluminium (grande)
Télécommande
Support de la
télécommande
Panneau d'affichage
