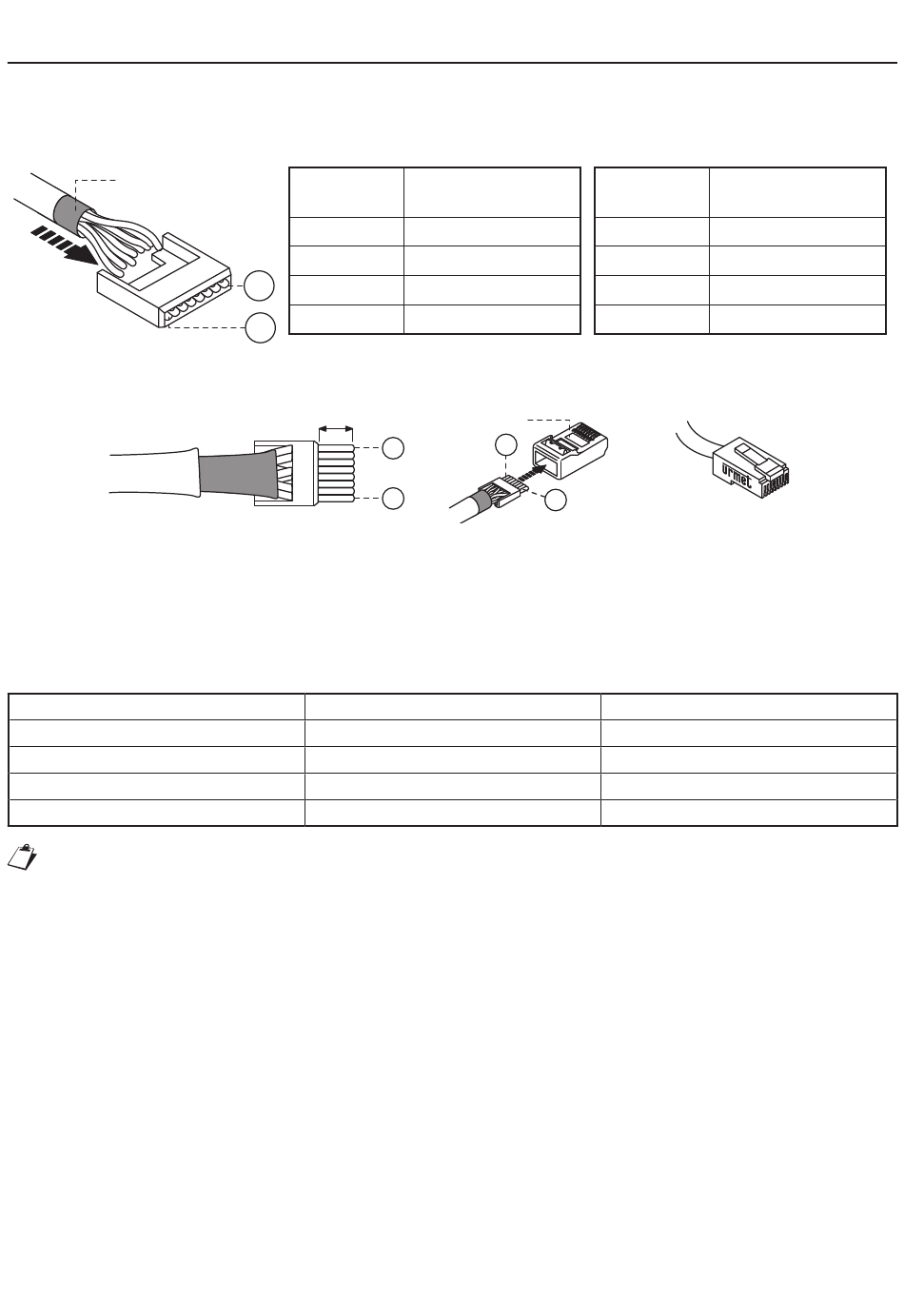

3. INSTRUCCIONES DE CABLEADO
Cable de Ethernet RJ45
El sistema Ipercom se desarrolló para trabajar con el estándar EIA/TIA 568B.
•
Introduzca el cable en uno de los conectores RJ45 con el logo de Urmet.
•
Introduzca el conductor en la guía, respetando los colores indicados (estándar T568B).
Vaina gris
•
Corte los cables para que sobresalgan de la guía aproximadamente 5 mm, inserte la guía en el enchufe
y prense con la herramienta especial.
•
Asegúrese de que la vaina gris permanezca dentro del enchufe. Este tipo de conexión NO garantiza el
doble aislamiento.
•
Conectar un extremo del cable Ethernet en el interruptor POE del sistema, y el otro extremo en el
conector LAN del dispositivo.
3.1. DISTANCIAS Y SECCIÓN DE LOS CABLES
Tipo de conexión
Llamada al piso
Alarma Pánico
Repetición de llamada
LAN
Los cables utilizados deben responder a la norma IEC 60332-1-2 si tienen una sección de
0,5 mm
o superior, o a la norma IEC 60332-2-2 si la sección es inferior a 0,5 mm
2
(#) Para garantizar el funcionamiento del videointerfono a las distancias máximas, el cable debe ser de
categoría 5e y la sección de los pares de cobre debe ser AWG24.
La resistencia máxima de cada conductor no debe superar los 10 ohm/100 m.
El cable debe respetar las siguientes normas:
- EIA/TIA 568-B.2 o EIA/TIA 568-C.2
- EN50288 3-1
- IEC 61156-5
La conexión del videointerfono IP al interruptor POE se debe realizar con un cable único, sin cables de
conexión adicionales.
12
Conductor
no.
1
Banco-naranja
2
Naranja
1
3
Blanco-Verde
4
Azul
8
~ 5 mm
1
8
Distancia máx.
Color del cable
Enchufe
1
8
30 m
30 m
30 m
100 m
Conductor
Color del cable
no.
5
Blanco-Azul
6
Verde
7
Blanco-Marrón
8
Marrón
Sección mín - máx
0,5 - 1 mm
0,5 - 1 mm
0,5 - 1 mm
CAT5e (#)
.
2
2
2
2
DS1761-035
