REMARQUE : lors de la synchronisation de la Télécommande MA avec une unité de
traitement LOSSNAY ou OA, configurez toujours l'adresse de l'ensemble des
unités intérieures du groupe ainsi que celle de l'unité de traitement LOSSNAY
ou OA.
3. Unités Mr SLIM ne prenant pas en charge la fonction de détection de fuite de réfrigérant R32

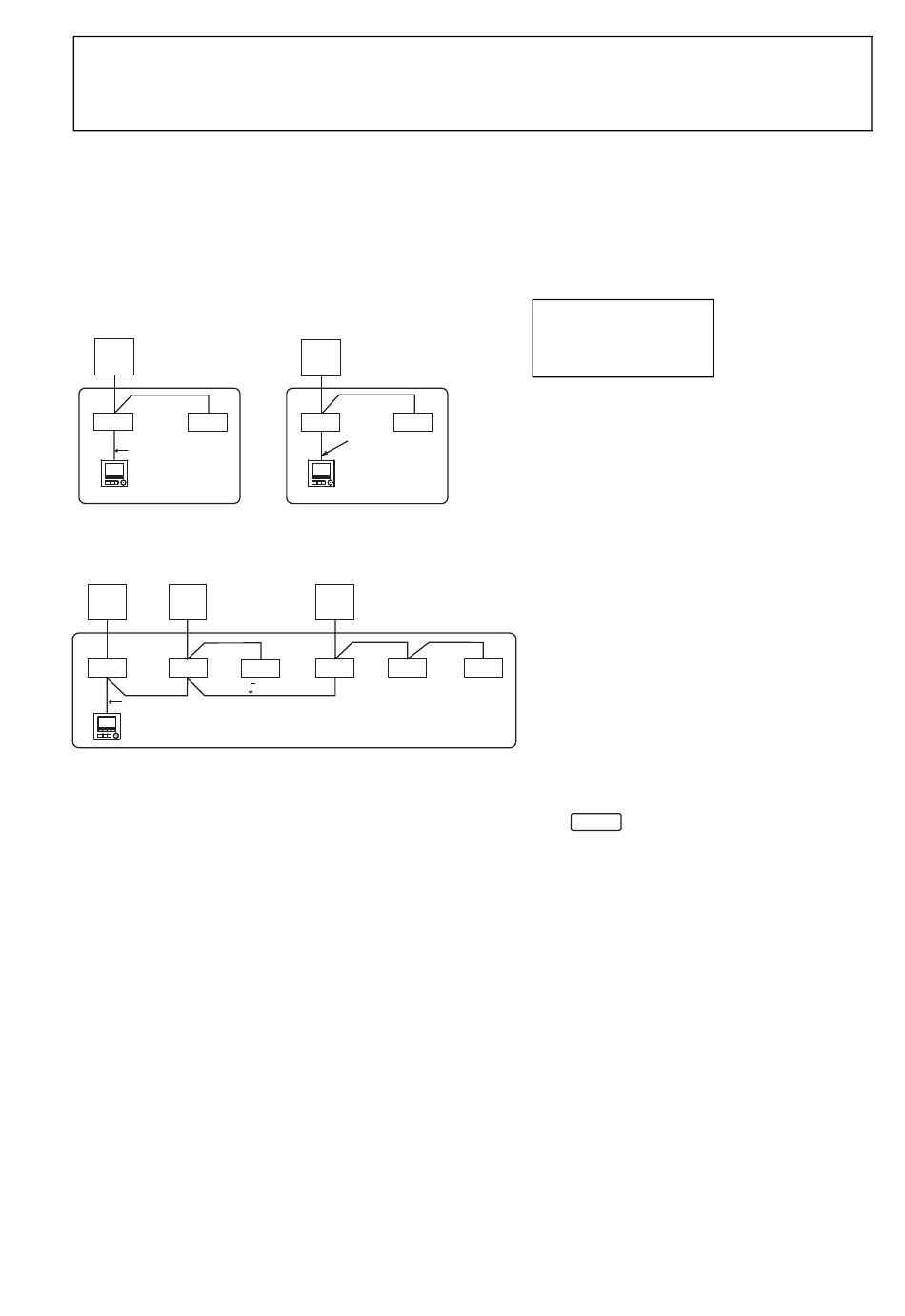

Le câblage de la télécommande dépend de la configuration du système. Vérifiez la configuration du
système. Procédez au câblage de la télécommande comme indiqué dans l'exemple ci-dessous.
Les chiffres (1) à (2) de la figure correspondent aux éléments (1) à (2) du descriptif suivant.
[1] Raccordement de la télécommande pour chaque système réfrigérant (Standard 1:1, double
simultané, triple simultané, quadruple simultané)
Double simultané
Adresse du
a
réfrigérant = 00
TB1
TB4
TB4
b
b
TB5
(1)
(3)
d
[2] Lors de regroupements par système réfrigérant
Standard 1:1 Double simultané
Adresse du
Adresse du
a
a
réfrigérant = 00
réfrigérant = 01
(Principal)
(Sec.)
TB1
TB1
TB4
TB4
b
b
TB5
(2)
TB5
(1)
(3)
d
* Configurez l'adresse du réfrigérant à l'aide des commutateurs dip de l'unité extérieure. (Pour plus
d'informations, veuillez vous reporter au manuel d'installation de l'unité extérieure.)
* Toutes les unités intérieures entourées de la manière suivante
groupe.
(1) Câblage de la télécommande
• Effectuez un branchement à l'unité intérieure TB5 (bornier de la télécommande). (Il n'y a pas de
polarité à suivre pour le bornier.)
• Pour un type multi simultané, raccordez toujours la télécommande à l'unité intérieure disposant
de la plupart des fonctions (vitesse du vent, vanne, volet, etc.) lorsque vous mélangez différents
types d'unités intérieures.
(2) Lors de regroupements par système réfrigérant
• Établissez des groupes à l'aide du câblage de la télécommande. Raccordez la télécommande à
n'importe quelle unité intérieure de chacun des systèmes réfrigérants que vous souhaitez
regrouper.
• Lorsque vous mélangez différents types d'unités intérieures dans un même groupe, raccordez
toujours l'unité extérieure à l'unité intérieure disposant de la plupart des fonctions (vitesse du
vent, vanne, volet, etc.), l'unité Principale (adresse du réfrigérant = 00). Par ailleurs, si l'unité
Principale est le type multi simultané, veillez à toujours remplir les conditions énoncées au
premier point (1).
• La Télécommande MA peut commander jusqu'à 16 systèmes réfrigérants en un seul groupe.
Double simultané
Adresse du
a
réfrigérant = 00
TB1
TB4
TB4
b
b
TB5
(1)
(3)
d
Triple simultané
Adresse du
a
réfrigérant = 02
(Sec.)
TB1
TB4
TB4
TB4
b
b
b
(2)
TB5
Raccordement à TB5
sur l'unité intérieure.
a Unité extérieure
b Unité intérieure
TB4
b
d Contrôleur à distance
– 8 –
principale
sont contrôlées en tant que
