Elektrische aansluiting

ATTENTIE!
Schade aan het apparaat
● De saunabediening mag enkel worden gebruikt voor de bediening en regeling
van 3 verwarmingscircuits met een verwarmingsvermogen van max. 3,5 kW
per verwarmingscircuit. Het maximale verdampingsvermogen bedraagt 3,5 kW.
g
f
e
d
c
b
a
9
8
7
1

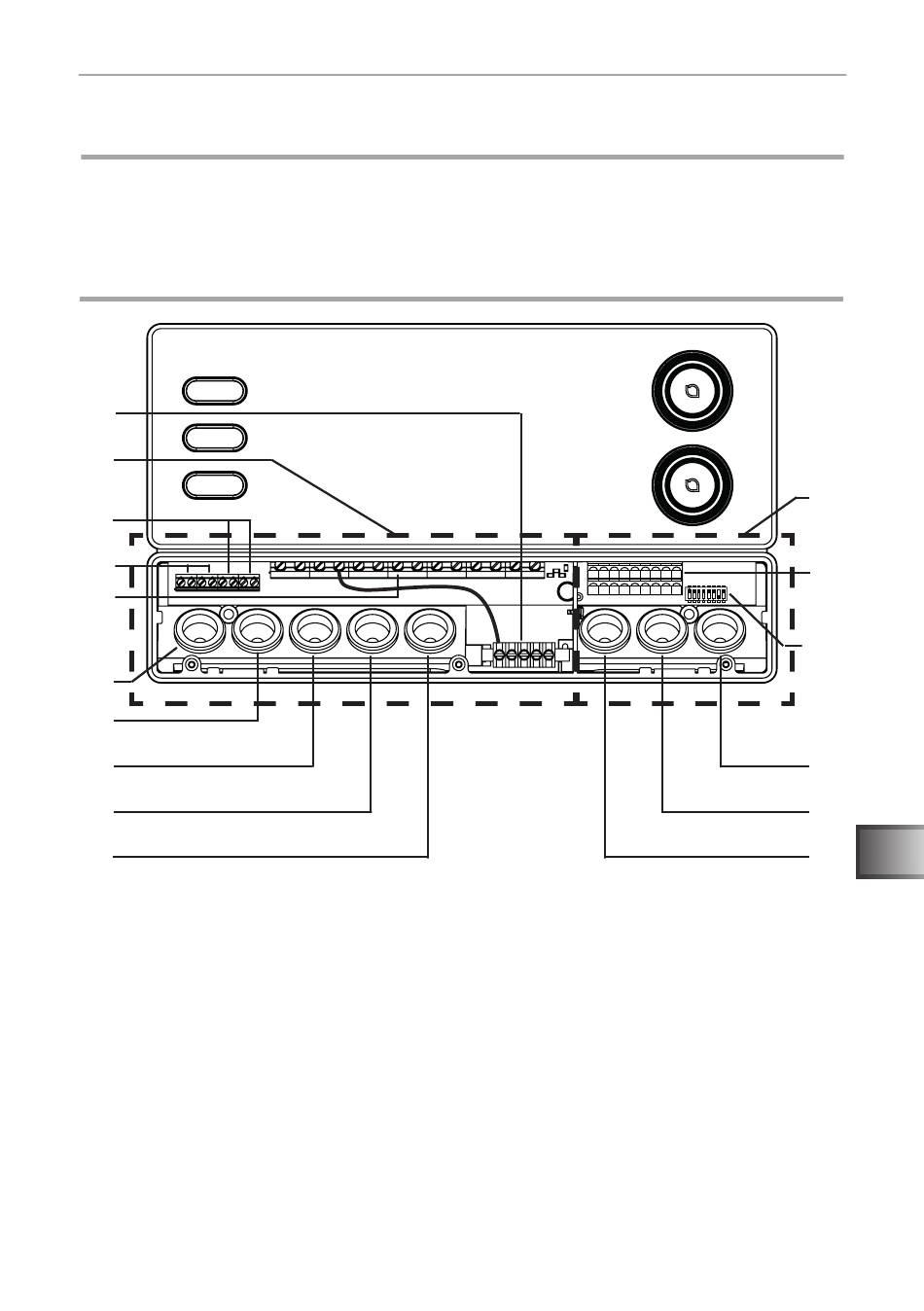

Aansluitbereik voor laagspanning
2
Klemmenlijst voor veiligheidsuitschake-
ling, afstandsbediening en voelerleidingen
3
Functieselectieschakelaar
4
Kabeldoorvoering voor F2- en FTS2-voeler
5
Kabeldoorvoering voor F1-voeler
6
Kabeldoorvoering voor veiligheidsuit-
schakeling en afstandsbediening
7
Kabeldoorvoering voor verdamperleiding
WORLD OF WELLNESS
8
Kabeldoorvoering voor kachelkabel
9
Kabeldoorvoering voor toevoerleiding
a
Kabeldoorvoering voor vermogensuitbreiding
b
Kabeldoorvoering voor licht en ventilator
c
Klemmenlijst voor kachel-
en verdamper- en toevoerleiding
d
Klemmenlijst voor licht en ventilator
e
Klemmenlijst voor vermogensuitbreiding
f
Aansluitbereik voor 230 V/400 V
g
Aardingsrail
Pag. 17/38
1
2
3
4
5
6 NL
