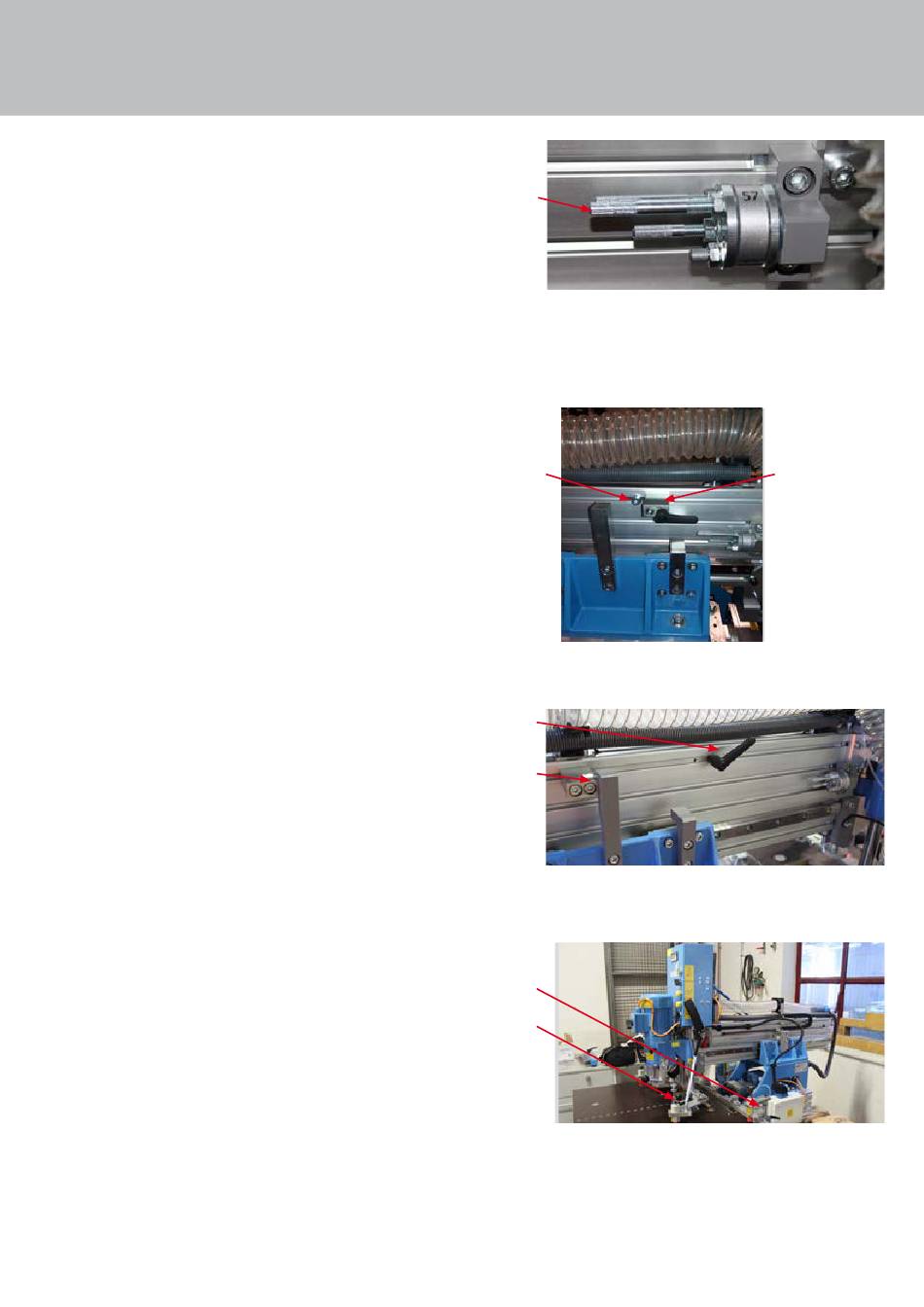

Butée à tambour
Le réglage des écartements des chants en système 32 a lieu
avec la tige de butée
. Quatre butées sont déjà préréglées
1
avec les écartements suivants :
a. 13 mm
b. 22 mm
c. 37 mm
d. 57 mm
La cinquième butée est vide et représente la position de
référence de la machine. C'est le point de référence de la
machine qui permet de régler l'afficheur numérique au point de
référence.
Il est possible de régler la butée
numérique pour les écartements individuels compris entre 13
mm et 57 mm qui ne peuvent pas être réglés avec la butée à
tambour. Afin de pouvoir conserver la position et l'utiliser à
nouveau ultérieurement, il est possible d'utiliser la clavette
avec la vis
contre la butée.
2
Levier de blocage pour les espacements souvent utilisés
Le levier de blocage situé sur le côté gauche (vu du côté de
l'opérateur) permet de régler les dimensions souvent utilisées
en utilisant le levier de blocage
La machine se déplace alors toujours contre la butée
serre-flans
Les serre-flans (composants) sont prémontés.
L'illustration montre le côté droit du serre-flans, pour le côté
gauche, le serre-flans est monté de manière inversée.
Serre-flans à l'avant
1
Serre-flans à l'arrière
2
en utilisant l'afficheur
1
.
1
2
1
2
1
2
2
1
Fig. 19 : butée à tambour
1
Fig. 20 : serre-flans
33
33
