DONNÉES ÉNERGIE
En se plaçant avec le curseur de la souris au-dessus de "ENERGY DATA"
(DONNÉES ÉNERGIE) sont visualisés les éléments "MAIN METER AC"
(COMPTEUR PRINCIPAL CA), "ENERGY METERS AC" (COMPTEURS
ÉNERGIE CA), "MAIN METER DC" (COMPTEUR PRINCIPAL CC), "ENERGY
METERS DC" (COMPTEURS ÉNERGIE CC).
6.1.1
COMPTEUR PRINCIPAL
La courbe de puissance/énergie représente la somme de toutes les contributions
provenant des compteurs d'énergie (EM), respectivement CA ou CC, surveillés
par le système au cours de l'intervalle de temps sélectionné. Pour la construction
de cette courbe, on ne tient compte que de l'outil identifié comme "Main meter"
(Compteur Principal)
Si le "Compteur principal" est de type virtuel (formé par la contribution de
plusieurs outils réels), la courbe affichée sera construite comme étant la somme
de tous les outils qui sont habilités pour contribuer à l'outil virtuel.
Remarque: si aucun outil n'a été programmé comme "Main meter" (Compteur
Principal) et que, simultanément, aucun des outils installés n'a été programmé
pour la contribution à l'outil virtuel, la page "Main meter" (Compteur principal)
n'affichera aucun graphique.
Remarque: dans les graphiques, l'intervalle de temps entre un échantillon et le
suivant (Puissance et Énergie) dépend de l'intervalle de temps de mémorisation
programmé sur VMU-C. Il peut être de: 5, 10, 15, 30, 60 minutes.
VMU-C

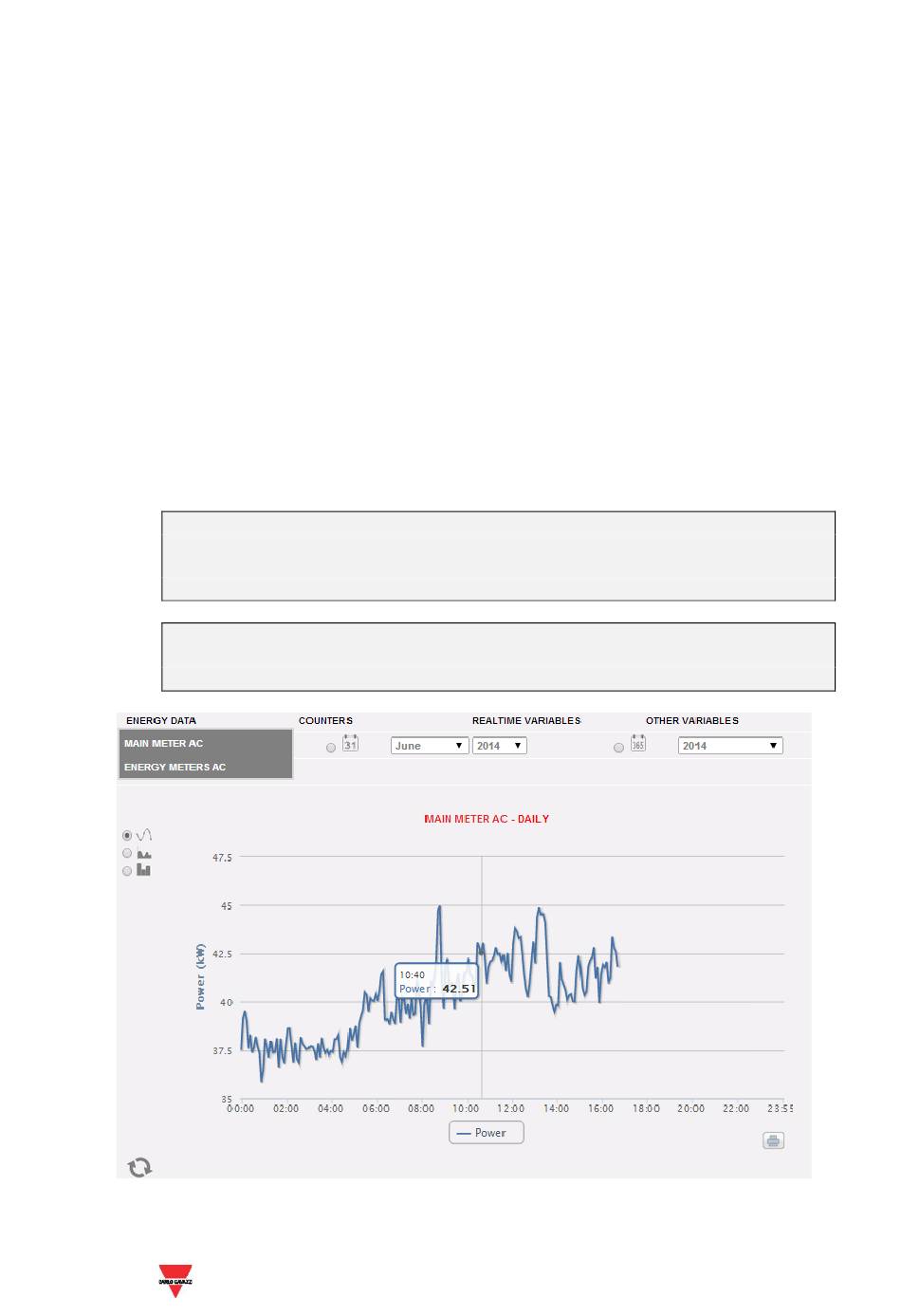

Graphique Compteur principal
