VMU-C
Tendance
kvar
Variables analogiques
a) Fonctions graphiques
Les graphiques sont caractérisés par un axe des abscisses (X) où figurent les
heures du jour à partir de 00:00 heures jusqu'à 23:55 et autant d'axes des
ordonnées (Y) qu'il y a de grandeurs à représenter. Chaque axe Y a sa propre
échelle automatiquement dimensionnée en fonction de la grandeur à laquelle il se
réfère. Pour activer ou désactiver (masquer) un tracé, il suffit de cliquer sur le
nom de la variable (placé dans le bas de l'axe X). L'affichage ou la suppression
de la courbe a lieu immédiatement et sans aucune mise à jour de la page.
En se plaçant avec le curseur de la souris au-dessus de la zone du graphique,
une fenêtre s'affiche, avec la valeur numérique de chaque variable visualisée.
Impression du graphique
En cliquant sur le la touche "impression" située en bas à droite de la zone
graphique, il est possible d'indiquer quelle imprimante doit être utilisée pour
l'impression du graphique.
b) Analyse et affichage graphique des données historiques

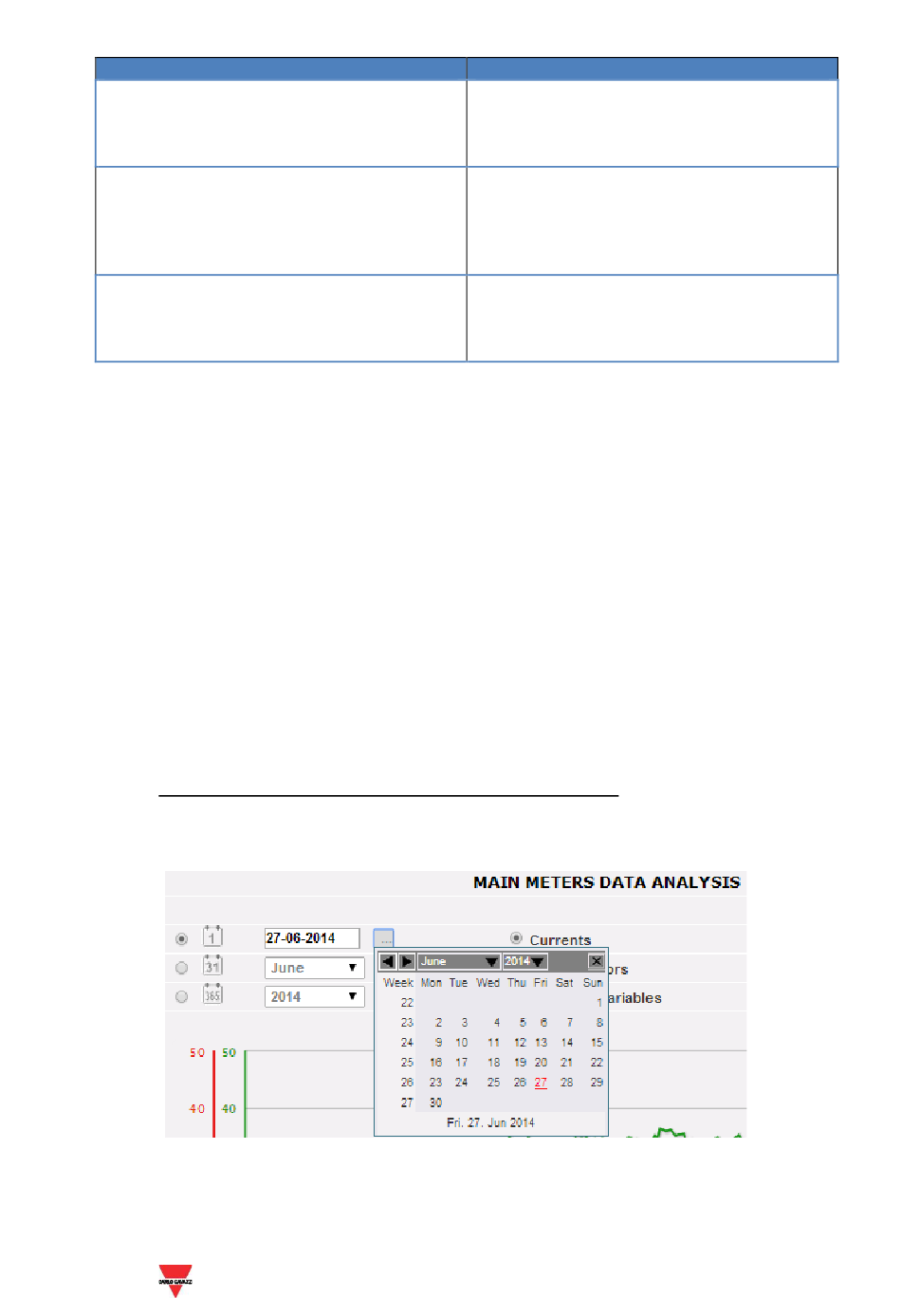

Au moyen du calendrier il est possible de sélectionner l'intervalle de temps que
l'on désire afficher:
Sélectionner le jour souhaité et appuyer sur la touche "Refresh chart" (Mettre
Graphique à jour).
VMU-C
KW2
kW3
Active Power (Puissance Active) (système)
Reactive power (Puissance réactive) (Système)
kvar1
Kvar2
kvar3
Active Power (Puissance Active) (système)
Reactive power (Puissance réactive) (Système)
Variables
(noter que les canaux environnementaux
déconnectés
astérisque)
Sélection de l'intervalle de dates
Manuel d'instructions
Variables
environnementales
sont
marqués
VMU-P
d'un
85
