Remarque:
La led sur le côté gauche de la figure 32 peut prendre 3 couleurs
différentes, présentant les significations suivantes:
- VERT: configuration OK et communication série habilitée
- JAUNE: configuration OK mais communication série non activée.
- ROUGE: erreur dans les données de configuration. Il ne sera pas possible de
communiquer avec le module correspondant.
•
En cliquant sur la touche "Modify" (Modifier), il est possible de visualiser et de
modifier la structure du VMU-C et EM et de chaque VMU-M EM, en ajoutant ou
en supprimant des modules VMU-x.
•
Il est possible de changer l'adresse de communication série du module VMU-M
EM spécifique.
•
Il est possible d'attribuer une description spécifique du groupe (de cette façon, il
pourrait être plus simple d'identifier le cadre au cours de la phase de monitorage).
•
Il est en outre possible d'associer au module VMU-M EM spécifique une note
descriptive supplémentaire.
•
Au moyen de la commande "Enable VMU-M EM COM1 communication" (Activer
Communication VMU-M EM COM1), on active la communication entre le maître
VMU-C EM et le VMU-M EM correspondant. Dans le cas contraire, au cours de la
phrase de scansion, le maître VMU-C EM n'interrogera pas ce VMU-M EM
spécifique.
En cliquant sur la touche "Next" (Avant) de la page "Manual setup" (Configuration
Manuelle), on accède à la configuration des différents dispositifs tels que les
Compteurs d'énergie, les modules VMU et les capteurs correspondants.
3.2.4
CONFIGURATION MODULES VMU-O (VMU-O EM)

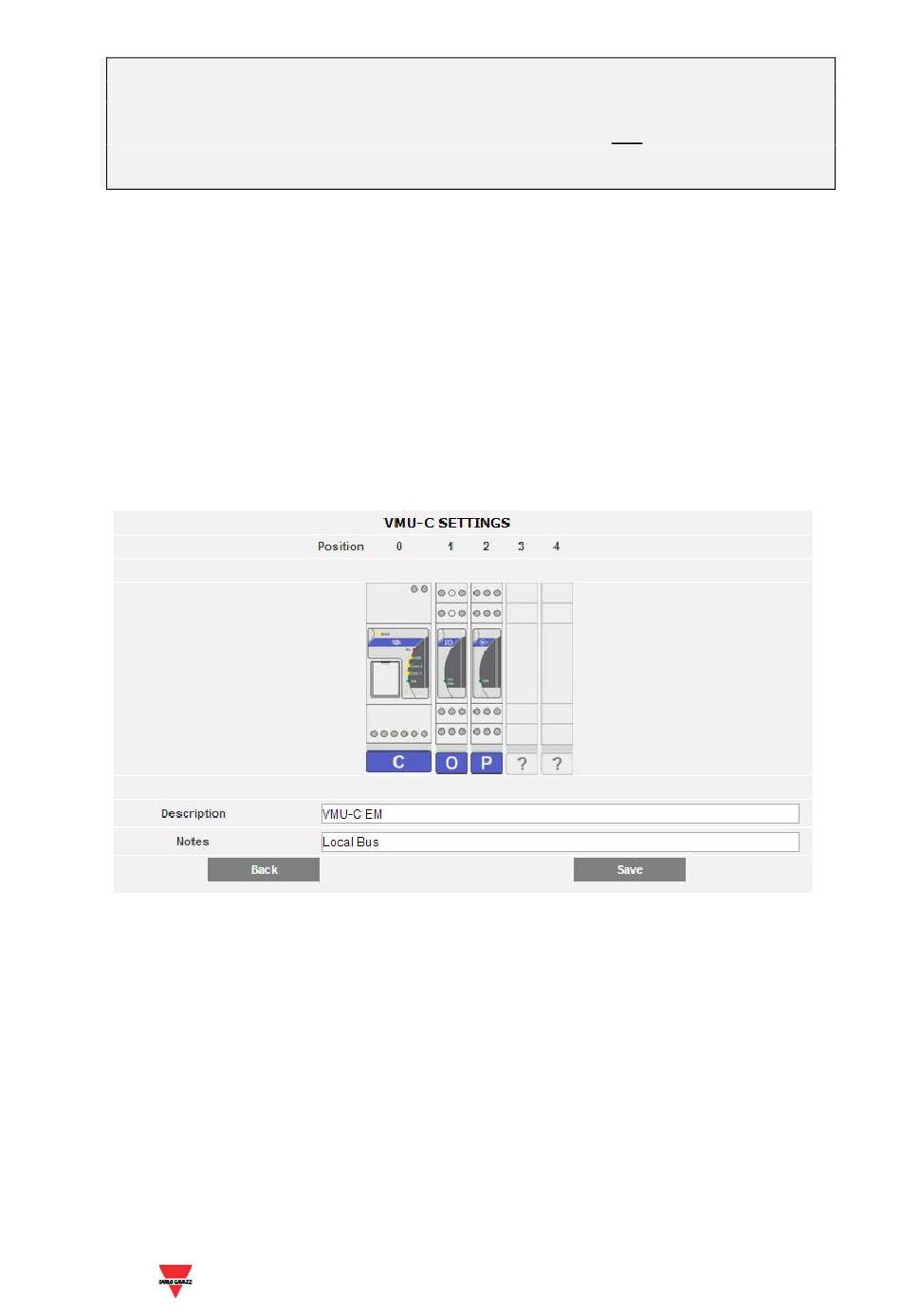

Si, pendant la phase de "détection automatique dispositifs" ont été identifiés un ou
plusieurs modules VMU-O (pour chaque VMU-C EM et/ou VMU-M EM, il peut y avoir
jusqu'à 3 modules VMU-O) apparaîtra la page écran montrée ci-dessous.
La procédure de détection automatique des modules connectés à la COM1 procède à la
scansion de tous les dispositifs qui sont présents sur ce port, enregistre leur position et
affiche la configuration actuelle.
