VMU-C

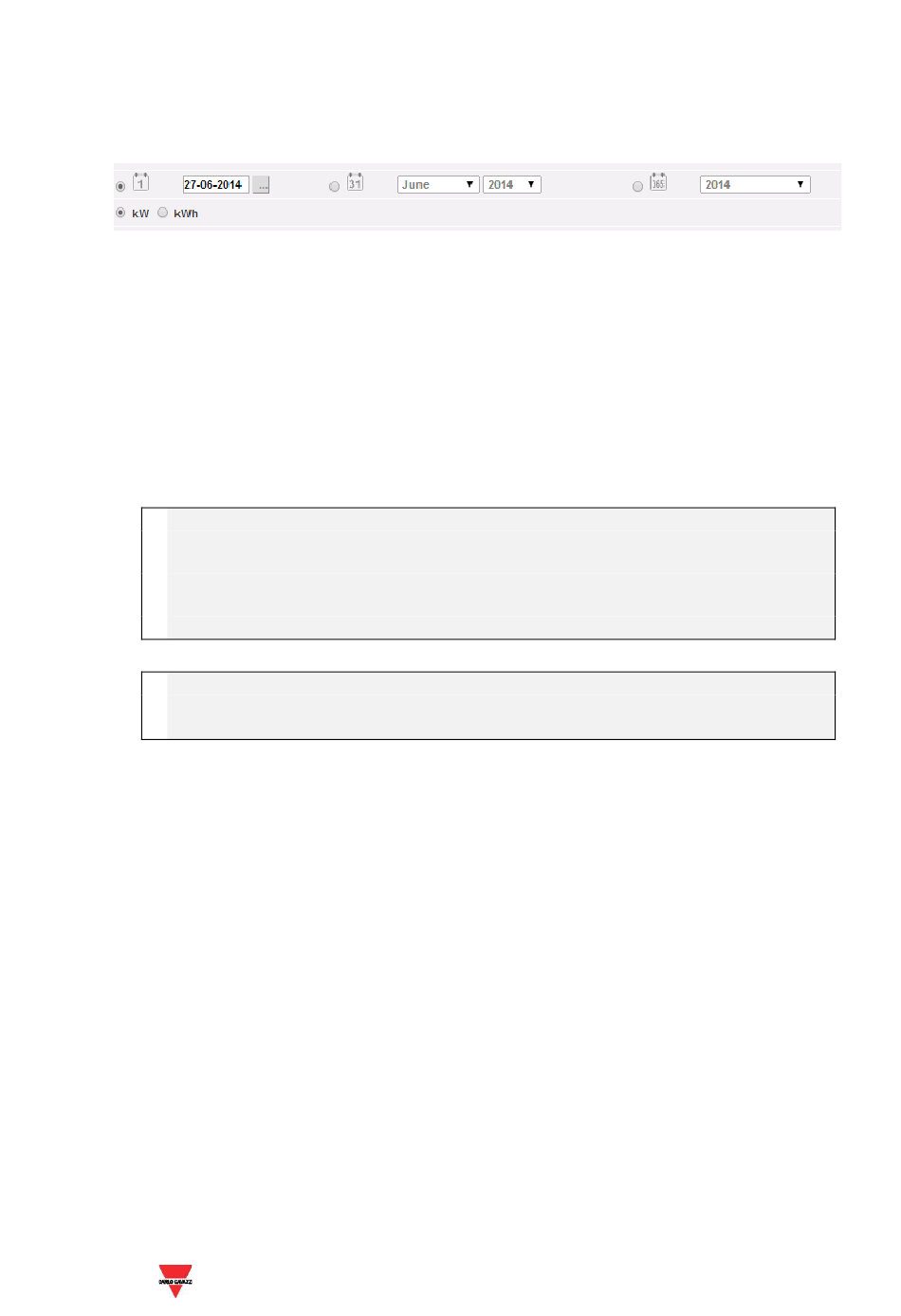

La page est formée de deux sections:
Section A de recherche et de sélection (dans la partie supérieure de la
page)
les boutons de sélection pour le type d'affichage:
Daily (Quotidien): affiche la progression journalière de la puissance ou
de l'énergie du jour qui est sélectionné. (Pour choisir le jour, il faut
utiliser le calendrier prévu à cet effet, auquel on peut accéder par le
biais de la touche se trouvant sur le côté du champ date).
Monthly (Mensuel): affiche la moyenne journalière de puissance ou
l'énergie totale mesurée de chaque jour du mois sélectionné. Pour le
choix du mois et de l'année, il faut avoir recours aux menus de
sélection prévus à cet effet sur le côté.
Annual (Annuel): affiche la moyenne mensuelle de puissance ou
l'énergie totale mesurée de chaque mois de l'année sélectionnée. Pour
le choix de l'année, il faut avoir recours au menu de sélection prévu à
cet effet situé sur le côté.
Remarque: la visualisation sur base quotidienne des graphiques de Puissance
et Énergie n'est disponible que sous forme de lignes. Dans la visualisation sur
base mensuelle ou annuelle, le graphique relatif à la progression de la
puissance peut être visualisé aussi bien comme lignes que comme barres
(histogrammes); le graphique relatif à l'énergie est disponible uniquement sous
forme de barres (histogrammes).
Remarque: l'intervalle de temps entre un échantillon et le suivant dans les
graphiques dépend de l'intervalle de temps de mémorisation programmé sur
VMU-C. Il peut être de: 5, 10, 15, 30, 60 minutes.
Au sein de la même section (A), il y a des touches de sélection
variable à visualiser: Énergie (kWh) ou Puissance (kW).
Section B. Dans l'axe des abscisses (X) sont représentées les heures.
Selon le type de visualisation qui est choisie (quotidienne, mensuelle,
annuelle), sera visualisée la résolution correspondante (heures, jours,
mois). Dans l'axe des ordonnées (Y) est représentée la valeur de
puissance en kW ou la valeur de l'énergie en kWh avec une échelle
automatiquement dimensionnée (avec auto-plage).
VMU-C
Manuel d'instructions
100
