VMU-C
5.5

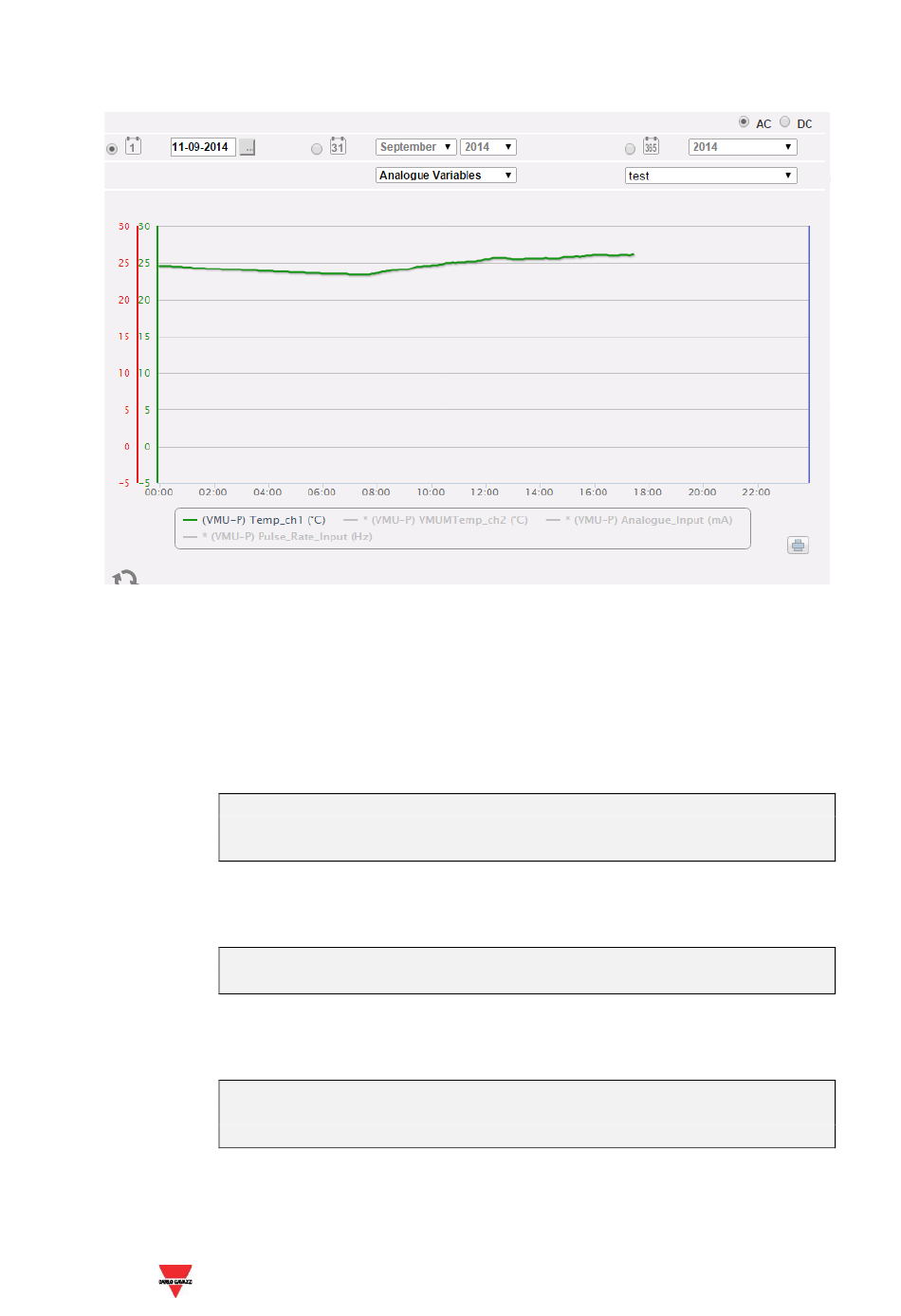

GRAPHIQUE "VARIABLES ANALOGIQUES"
En sélectionnant "Analogue variables" (Variables analogiques), il est possible de
visualiser les 4 grandeurs qui figurent ci-dessous:
a. "Température 1 (canal 1 du VMU-P) °C"
b. "Température 2 (canal 2 du VMU-P) °C"
Remarque: ces entrées (canaux 1 et 2) pour la mesure de température
sont prédisposées pour la lecture par des sondes du type "Pt100" ou
"Pt1000" avec 2 ou 3 fils.
c. "Entrée de fréquence (entrée impulsionnelle du VMU-P)"
Remarque: l'entrée de fréquence de type impulsionnelle permet la
mesure d'un signal de fréquence pour mesures de débit ou de vitesse.
d. "Entrée Analogique (entrée analogique "mV" ou "mA" du VMU-P)"
Remarque: l'entrée analogique de type "mV" est disponible sur le
module VMUP 2TIW XSEM .... L'entrée de type "mA" est disponible sur
le module VMUP2TCWXSEM.
L'encadré ci-dessous permet de sélectionner le maître auquel le VMU-P est connecté:
Cette sélection permet d'établir si les variables visualisées appartiennent au VMU-P
directement relié au VMU-C EM ou à un des VMU-M EM reliés par RS485 au même
VMU-C
Variables analogiques
Manuel d'instructions
91
