VMU-C
3.3
CONFIGURATION MODULES VMU-P
Si, au cours de la phase de "détection automatique dispositifs", on identifie un ou
plusieurs modules VMU-P, la page-écran montrée ci-dessous apparaîtra (pour chaque
VMU-M EM il peut y avoir au maximum 1 module VMU-P; VMU-C EM peut gérer jusqu'à
11 modules VMU-P).
La procédure de détection automatique de VMU-M EM procède à une scansion de tous
les dispositifs qui sont présents sur le port COM1, mémorise leur emplacement et affiche
la configuration actuelle.

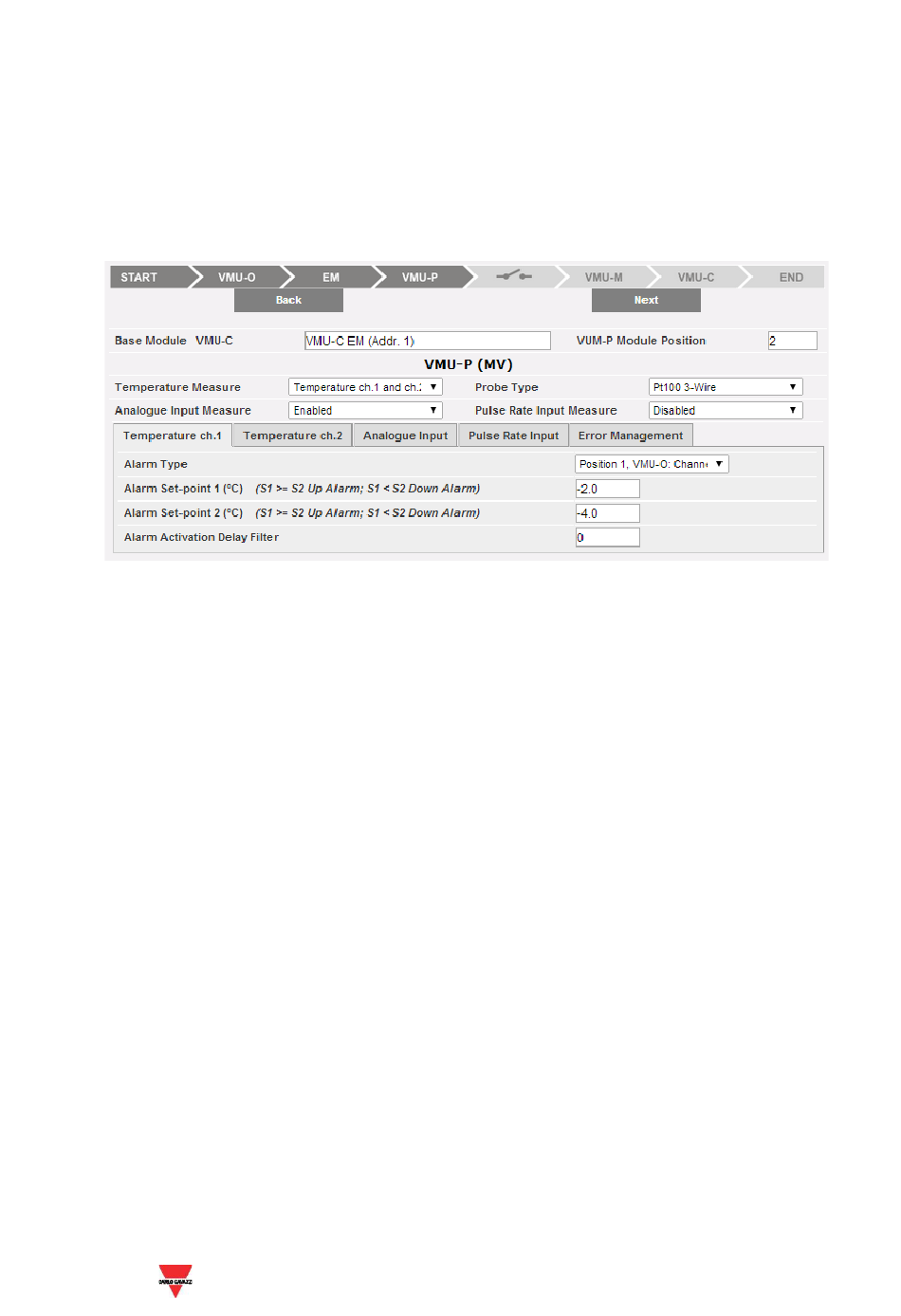

Masque de configuration du module VMU-P
Dans la zone indiquée en pointillés, seront affichées de manière automatique les
informations relatives au module Base d'appartenance (VMU-C EM ou VMU-M EM) et la
position de ce même module VMU-P au sein du système.
Indiquer pour chaque module quelles sont les mesures de température qu'il faut
surveiller (Température canal1, du canal2, ou les deux) et quel type de capteur utiliser
(sondes Pt100 ou Pt1000, 3 fils ou 2 fils).
Pour chaque module, il est en outre possible d'activer (ou désactiver) les mesures de
l'entrée analogique et de l'entrée de fréquence (entrée impulsionnelle).
VMU-C
Manuel d'instructions
69
