Structure et fonctionnement
Procédé de soudage MIG/MAG

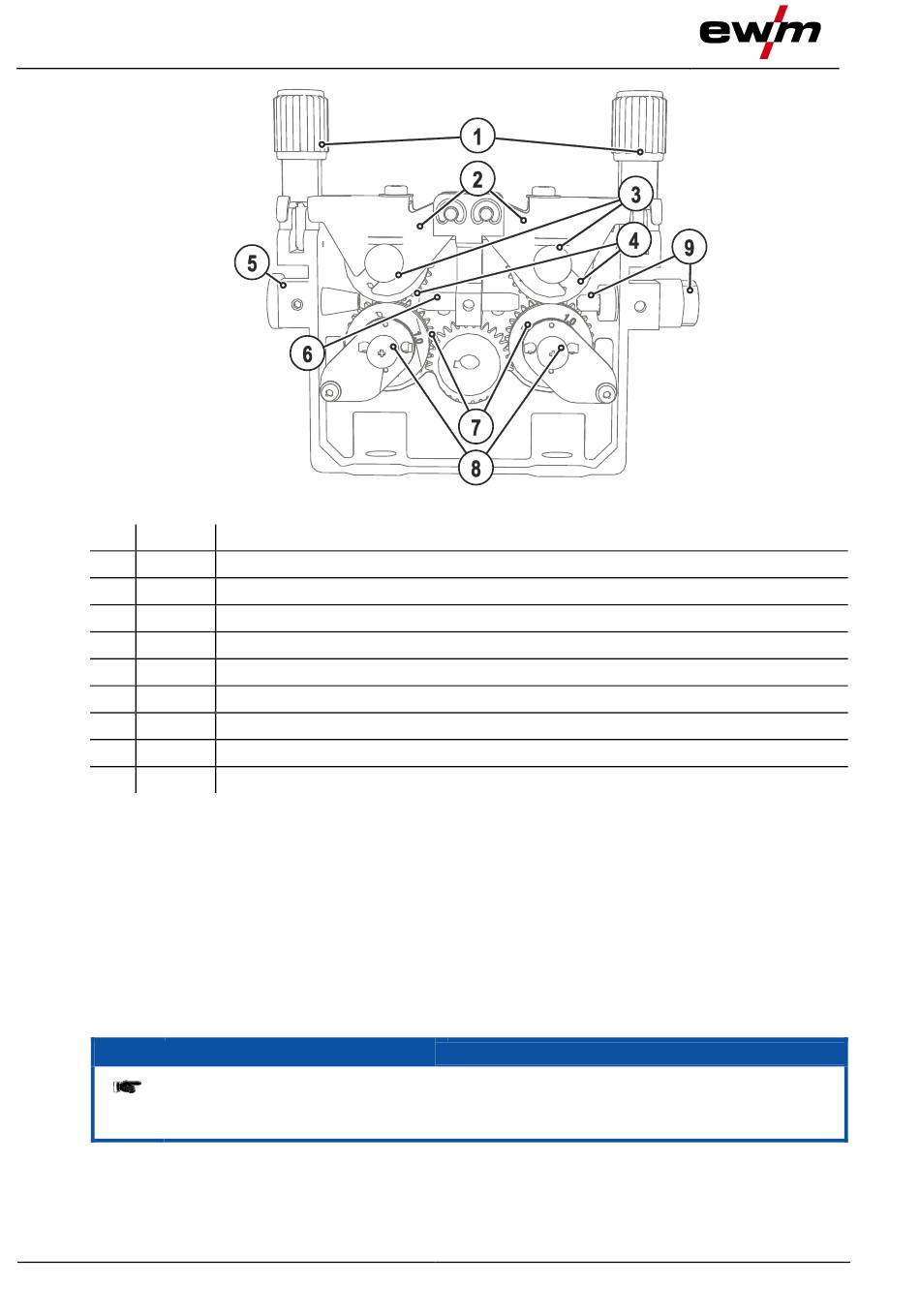

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
•
Étendez le faisceau de la torche.
•
Libérez les unités de pression et rabattez-les (les unités de serrage équipées de galets de contre-
pression se rabattent automatiquement vers le haut).
•
Retirez soigneusement le fil de soudage de la bobine de fil. Introduisez-le dans le tube capillaire ou le
noyau en Teflon avec le tube conducteur, via les buses d'introduction du fil en passant par les
rainures des galets moteur et le tube conducteur.
•
Poussez à nouveau vers le bas les unités de fixation équipées de rouleaux de contre-pression et
rabattez à nouveau les unités de pression (le fil doit reposer dans la rainure du galet moteur).
•
Régler la force de pression sur les écrous de réglage de l'unité de pression.
Appuyer sur le bouton d'enfilage jusqu'à ce que le fil ressorte au niveau de la torche.
•
La vitesse d'introduction peut être ajustée à l'infini en appuyant sur la touche
d'introduction du fil et en tournant le bouton rotatif de vitesse d'avance du fil
simultanément. L'écran affiche la vitesse d'introduction sélectionnée.
36
0
Unité de pression
Unité de serrage
Ecrou moleté
Galet de pression
Buse d'entrée de fil
Tuyau de guidage
Galets moteurs
Vis moletées « imperdables »
Raccord d'entrée de fil avec stabilisateur de fil
Illustration 5-8
CONSIGNE
099-005271-EW502
28.05.2013
