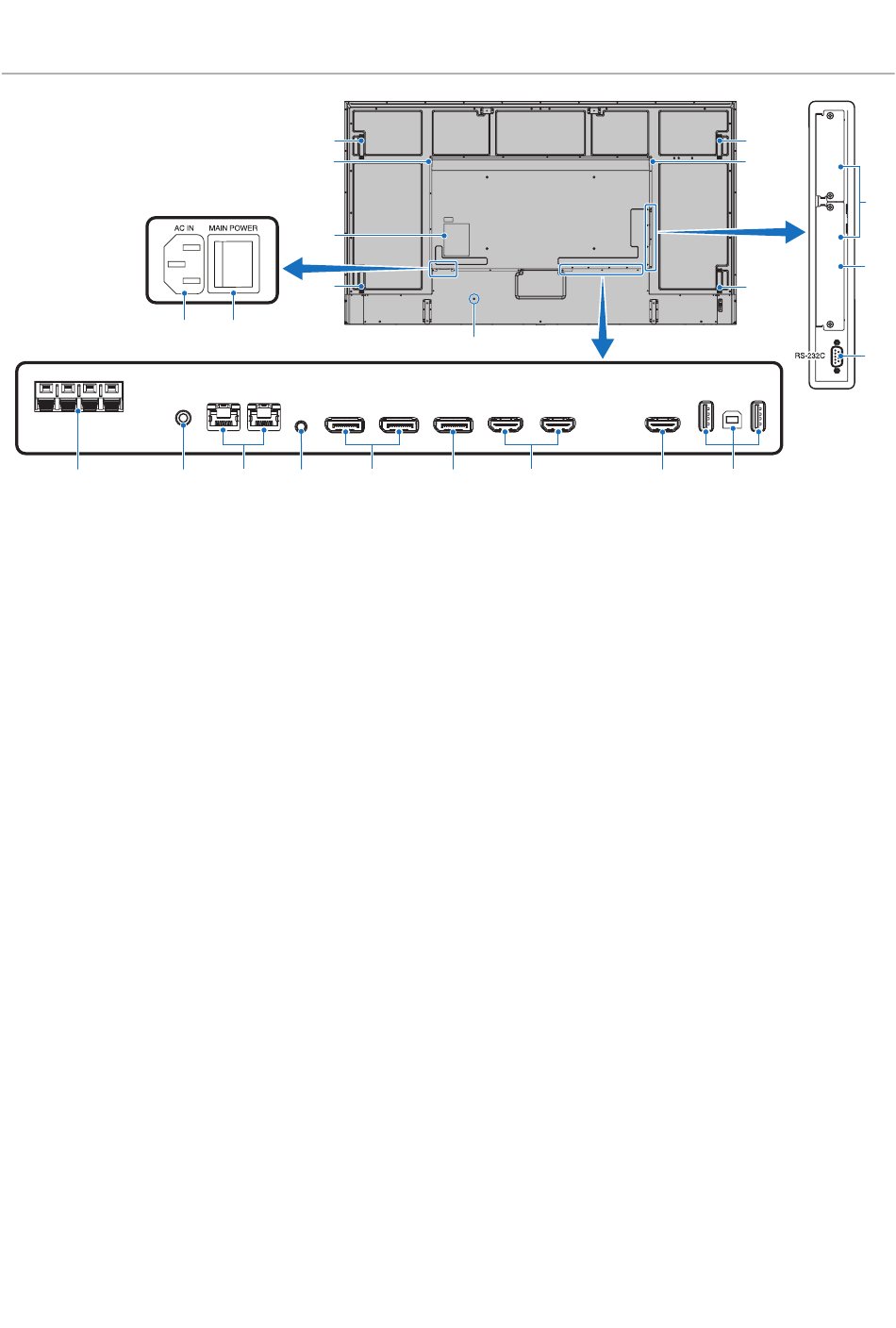

Panneau des connexions
EXTERNAL SPEAKER
AUDIO OUT
3
Prise d'entrée CA
1
Permet de connecter le cordon d'alimentation fourni avec le
moniteur.
Interrupteur d'alimentation principal
2
Permet d'activer/de désactiver l'alimentation principale.
3
CONNEXION HAUT-PARLEUR EXTERNE
Permet de diffuser le signal audio.
La connexion rouge est positive (+).
La connexion noire est négative (–).
REMARQUE :
Contactez votre fournisseur pour obtenir
la liste des haut-parleurs facultatifs
compatibles.
SORTIE AUDIO
4
Permet de diffuser le signal provenant des ports DisplayPort
et HDMI sur un appareil externe (récepteur stéréo,
amplificateur, etc.).
REMARQUE :
Il n'est pas possible de connecter un haut-
parleur à ce connecteur.
5
Port LAN 1/2 (RJ-45)
Permet de se connecter au réseau LAN afin de gérer et de
contrôler le moniteur sur le réseau.
Vous pouvez contrôler plusieurs moniteurs à l'aide d'une
connexion LAN en série.
REMARQUE :
• En cas de communications LAN,
connectez le câble LAN au port LAN1.
• Reportez-vous à la section Connexion
de plusieurs moniteurs (voir
$
*
^
$
1
2
LAN 1
LAN 2
DisplayPort
REMOTE
IN 1
IN
4
5
6
page
%
DisplayPort
DisplayPort
HDMI IN 1
(ARC)
IN 2
OUT
7
8
9
TÉLÉCOMMANDE
6
Connectez un capteur facultatif au moniteur.
REMARQUE :
7
Entrée DisplayPort 1/2
Permet de recevoir des signaux DisplayPort.
8
Sortie DisplayPort
Permet de transmettre des signaux DisplayPort.
9
Entrée HDMI 1/2 (HDMI1 (ARC)/HDMI2)
Permet de recevoir des signaux HDMI.
REMARQUE :
Sortie HDMI
0
Permet de transmettre des signaux HDMI.
65).
Français-23
USB-A
HDMI IN 2
HDMI OUT
0
• N'utilisez cette prise que sur indication
explicite.
• Lorsque le capteur facultatif est
connecté, le capteur de la télécommande
du moniteur est désactivé.
• La prise HDMI1 prend également en
charge ARC (Audio Return Channel)
pour la sortie audio.
• ARC envoie le son du moniteur à un
équipement audio doté d'un connecteur
HDMI1 ARC.
• Utilisez le câble HDMI ARC fourni.
L'équipement audio restituera le son du
moniteur.
• L'équipement audio peut être contrôlé
avec la télécommande fournie.
$
*
@
&
$
#
SERVICE
USB-B
HDMI
!
