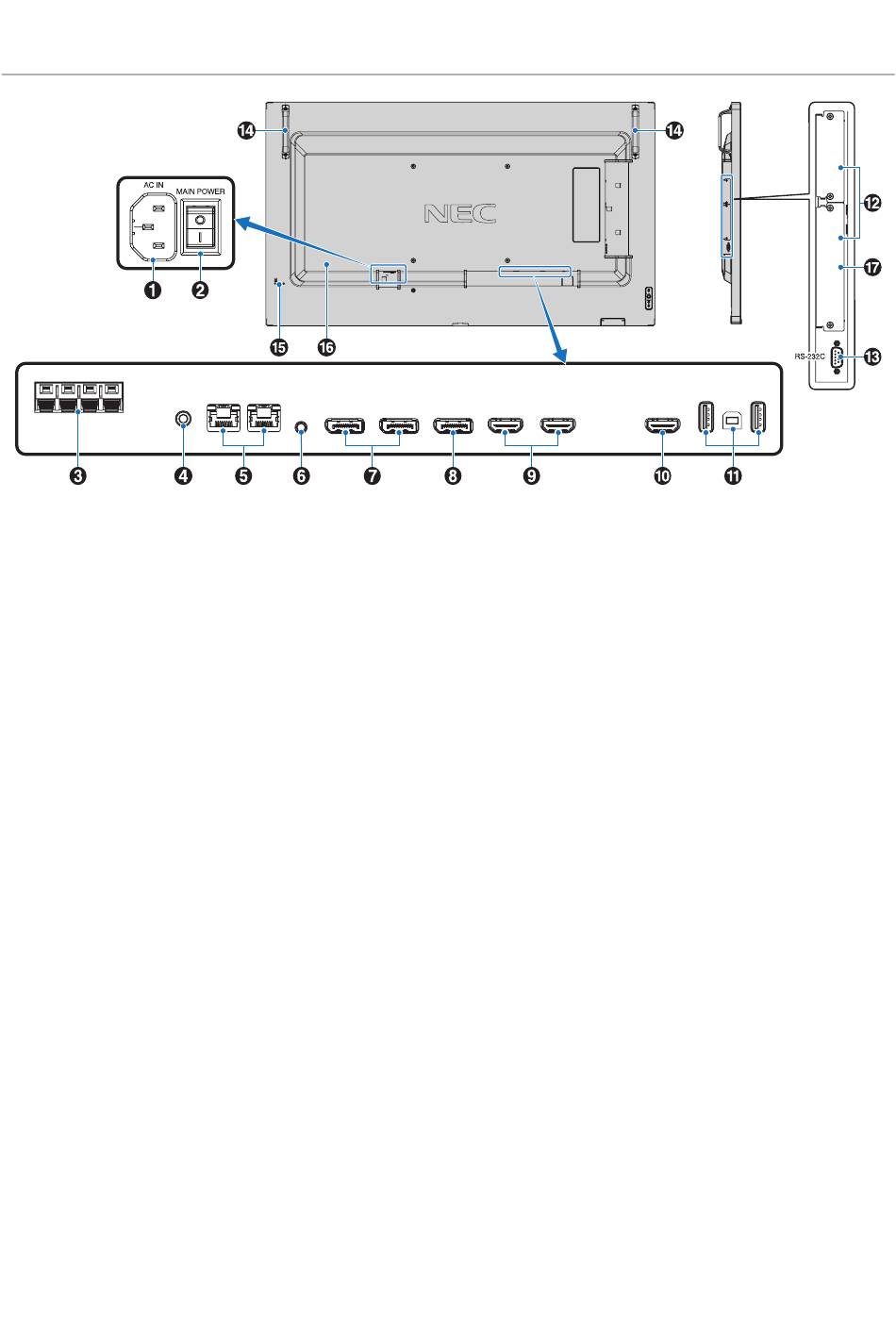

Panneau des connexions
EXTERNAL SPEAKER
AUDIO OUT
1
Prise d'entrée CA
Permet de connecter le cordon d'alimentation fourni avec le
moniteur.
2
Interrupteur d'alimentation principal
Permet d'activer/de désactiver l'alimentation principale.
3
CONNTXION HAUA-PARLTUR TXATRNT
Permet de diffuser le signal audio.
La connexion rouge est positive (+).
La connexion noire est négative (–).


RTMARRUT : Cette connexion haut-parleur est conçue
pour un haut-parleur 15 W + 15 W (8 ohms).
4
SORAIT AUDIO
Permet de diffuser le signal provenant des ports DisplayPort
et HDMI sur un appareil externe (récepteur stéréo,
amplificateur, etc.).

RTMARRUT :
Il n'est pas possible de connecter un haut-
parleur à ce connecteur.
5
Port LAN 1/2 (RJ-45)
Permet de se connecter au réseau LAN afin de gérer et de
contrôler le moniteur sur le réseau.
Vous pouvez contrôler plusieurs moniteurs à l'aide d'une
connexion LAN en série.
RTMARRUT :

• Connectez le câble LAN au port LAN1.

• Reportez-vous à la section Connexion de
plusieurs moniteurs (voir
LAN 1 LAN 2
DisplayPort DisplayPort
REMOTE
IN 1
IN
page 62).
DisplayPort HDMI IN 1
IN 2 OUT (ARC) HDMI IN 2
6
AÉLÉCOMMANDT
Connectez un capteur facultatif au moniteur.

RTMARRUT :
7
Tntrée DisplayPort 1/2
Permet de recevoir des signaux DisplayPort.
8
Sortie DisplayPort
Permet de transmettre des signaux DisplayPort.
9
Tntrée HDMI 1/2 (HDMI1 (ARC)/HDMI2)
Permet de recevoir des signaux HDMI.


RTMARRUT :
0
Sortie HDMI
Permet de transmettre des signaux HDMI.
Français-22
HDMI
USB-A SERVICE
USB-B
HDMI OUT
• N'utilisez cette prise que sur indication
explicite.

• Lorsque le capteur facultatif est
connecté, le capteur de la télécommande
du moniteur est désactivé.
• La prise HDMI1 prend également en
charge ARC (Audio Return Channel)
pour la sortie audio.

• ARC envoie le son du moniteur à un
équipement audio doté d'un connecteur
HDMI1 ARC.

• Utilisez le câble HDMI ARC fourni.
L'équipement audio restituera le son du
moniteur.

• L'équipement audio peut être contrôlé
avec la télécommande fournie.
