12. Connecteurs d'alimentation ATX (24-pin EATXPWR, 4-pin ATX12V)
Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'
alimentation sont conçues pour n'être insérées que dans un seul sens dans
ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu'à ce que
la prise soit bien en place.

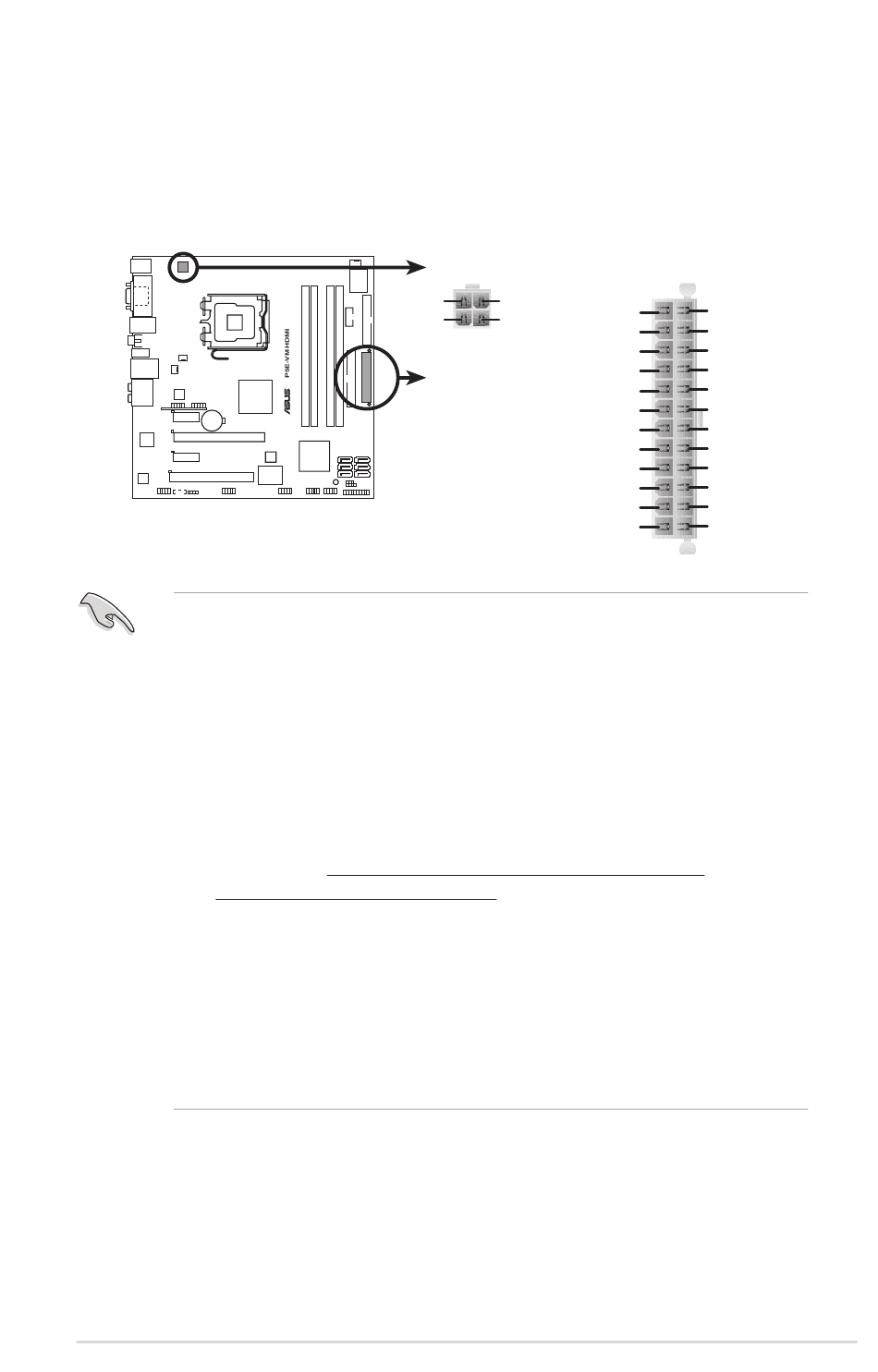

P5E-VM HDMI ATX power connectors
•
Pour un système totalement configuré, nous vous recommandons d'utiliser
une alimentation conforme à la Specification 2.0 (ou version ultérieure) ATX
12 V, et qui fournit au minimum 400 W.
•
N'oubliez pas de connecter la prise ATX12V 4 broches sinon le système ne
bootera pas.
•
Une alimentation plus puissante est recommandée lors de l'utilisation d'un
système équipé de plusieurs périphériques. Le système pourrait devenir
instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
•
Si vous n'êtes pas certain de l'alimentation système minimum requise,
référez-vous à la page Recommended Power Supply Wattage
Calculator at http://support.asus.com/PowerSupplyCalculator/
PSCalculator.aspx?SLanguage=fr.fr pour plus de détails.
•
Une unité d'alimentation ATX 12 V (400W) a été testée pour supporter les
besoins électriques de la carte mère avec la configuration suivante:
CPU: Intel
Mémoire: DDR2 512 Mo (x4)
Carte graphique: ASUS EAX1900XT
Périphérique PATA: Disque dur IDE
Périphérique SATA: Disques durs SATA (x2)
Lecteur optique: DVD-RW
ASUS P5E-VM HDMI
ATX12V
+12V DC
GND
Pentium
Extreme 3.73GHz
®
®
EATXPWR
+12V DC
+3 Volts
GND
+12 Volts
+12 Volts
+5V Standby
Power OK
Ground
+5 Volts
Ground
+5 Volts
Ground
+3 Volts
+3 Volts
Ground
+5 Volts
+5 Volts
+5 Volts
-5 Volts
Ground
Ground
Ground
PSON#
Ground
-12 Volts
+3 Volts
2-33
