2.7
Connecteurs
2.7.1

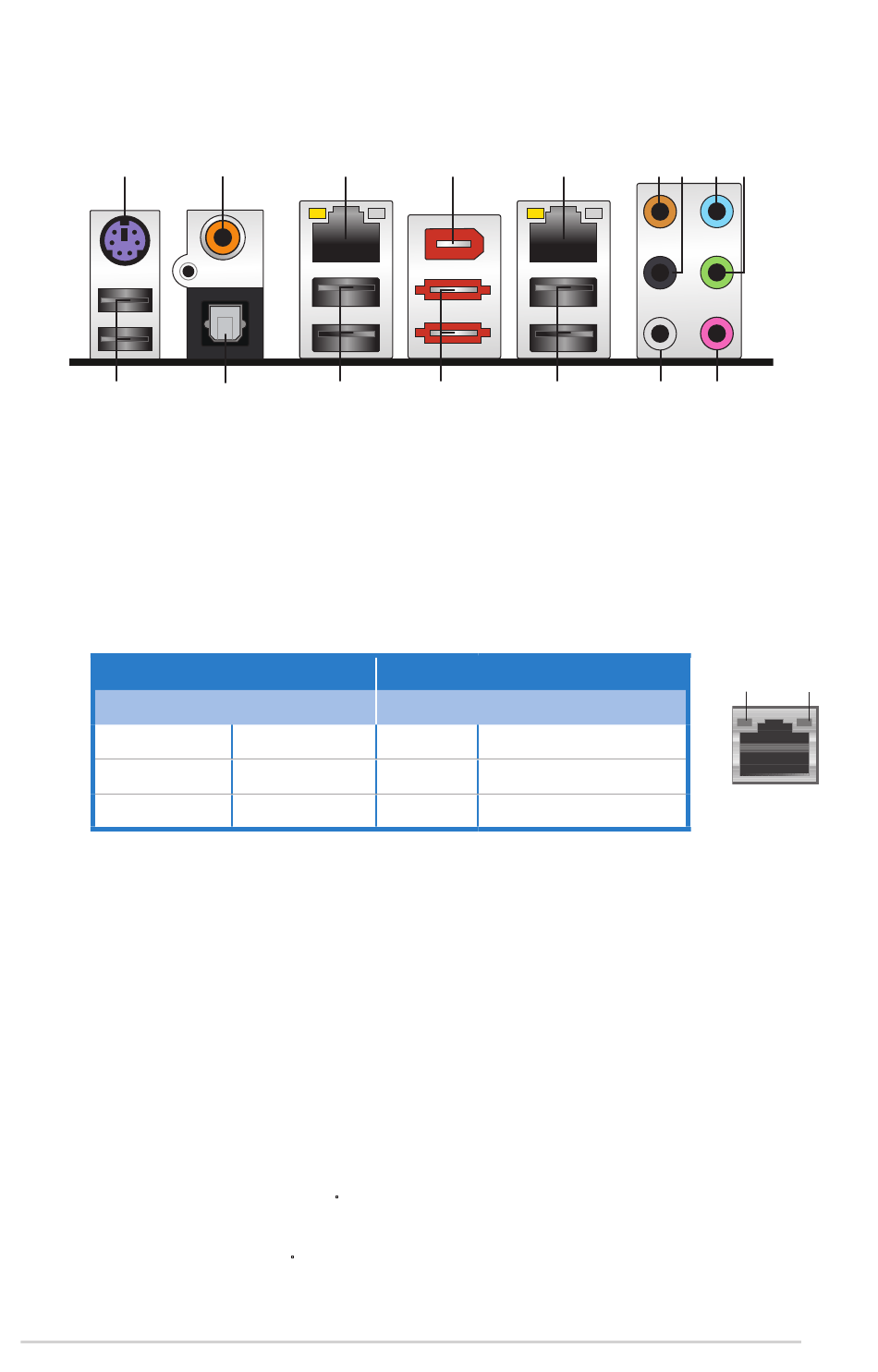

Connecteurs arrières
1
16
1.
Port clavier PS/2 (mauve). Ce port est dédié à un clavier PS/2.
2.
Port coaxial S/PDIF Out.Ce port sert à être relié à un périphérique audio
externe via un câble coaxial S/PDIF.
3.
Port LAN1 (RJ-45).
Port LAN1 (RJ-45).
LAN1 (RJ-45). Supporté par le contrôleur Gigabit LAN Marvell
permet une connexion Gigabit à un réseau LAN (Local Area Network) via un
hub réseau. Se référer au tableau ci-dessous pour des indications sur la LED
du port LAN.
Descriptif des LED du port LAN
LED Activité
Statut
ETEINT
ORANGE
CLIGNOTANT
4.
Port IEEE 1394a. Ce port IEEE 1394a 6 broches offre une connectivité haut
Port IEEE 1394a.
débit pour les appareils audio/vidéo, périphériques de stockage, PC, ou
périphériques portables.
5.
Port LAN2 (RJ-45). Supporté par le contrôleur Gigabit LAN Marvell
permet une connexion Gigabit à un réseau LAN (Local Area Network) via un
hub réseau. Se référer au tableau ci-dessous pour des indications sur la LED
du port LAN.
6.
Port Center/Subwoofer (orange). Ce port accueille la centrale et le
subwoofer (center/subwoofer).
7.
Port Rear Speaker Out (noir). Ce port est dédié à la connexion des haut-
parleurs arrières en configuration audio 4, 6 ou 8 canaux.
8.
Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD,
de DVD ou d'autres sources audio.
9.
Port Line Out (vert). Ce port est dédié à un casque ou un haut parleur. En
configuration 4, 6, ou 8 canaux, la fonction de ce port devient Front Speaker Out.
10. Port Microphone (rose)
Port Microphone (rose). Ce port sert à accueillir un microphone.
2-24
2
3
15
14
Description
Pas de lien
Lié
Activité
4
13
12
LED Vitesse du lien
Description
Statut
ETEINT
Connexion à 10 Mbps
ORANGE
Connexion à 100 Mbps
VERT
Connexion à 1 Gbps
Chapitre 2: Informations sur le matériel
5
6
7
8
11
10
,ce port
®
ACT/LINK
LED
,ce port
®
9
SPEED
LED
LAN port
