Selon la taille de la pièce dans laquelle l'unité intérieure est installée
et la quantité totale de réfrigérant dans le système, d'autres mesures
de sécurité sont nécessaires pour les unités intérieures. Voir
"13.3 Détermination des mesures de sécurité
Une carte de sortie optionnelle pour l'unité intérieure peut être
ajoutée pour fournir une sortie pour un appareil externe. La carte de
sortie se déclenchera en cas de détection d'une fuite, de défaillance
du capteur R32 ou de déconnexion du capteur. Pour le nom exact
du modèle, voir la liste des options de l'unité intérieure. Pour plus
d'informations sur cette option, consultez le manuel d'installation de
la carte de sortie optionnelle.
Exigences de tuyauterie
MISE EN GARDE
La tuyauterie DOIT être installée conformément aux
instructions données
tuyauteries" [ 4 32]. Seuls les raccords mécaniques (par
ex. les raccords brasés + évasés) conformes à la dernière
version de la norme ISO14903 peuvent être utilisés.
Les alliages de soudure à basse température ne doivent
pas être utilisés pour les raccords de tuyauterie.
Pour les tuyauteries installées dans l'espace occupé, assurez-vous
que la tuyauterie est protégée contre les dommages accidentels. La
tuyauterie doit être vérifiée conformément à la procédure
mentionnée dans "15.3 Vérification
réfrigérant" [ 4 38].

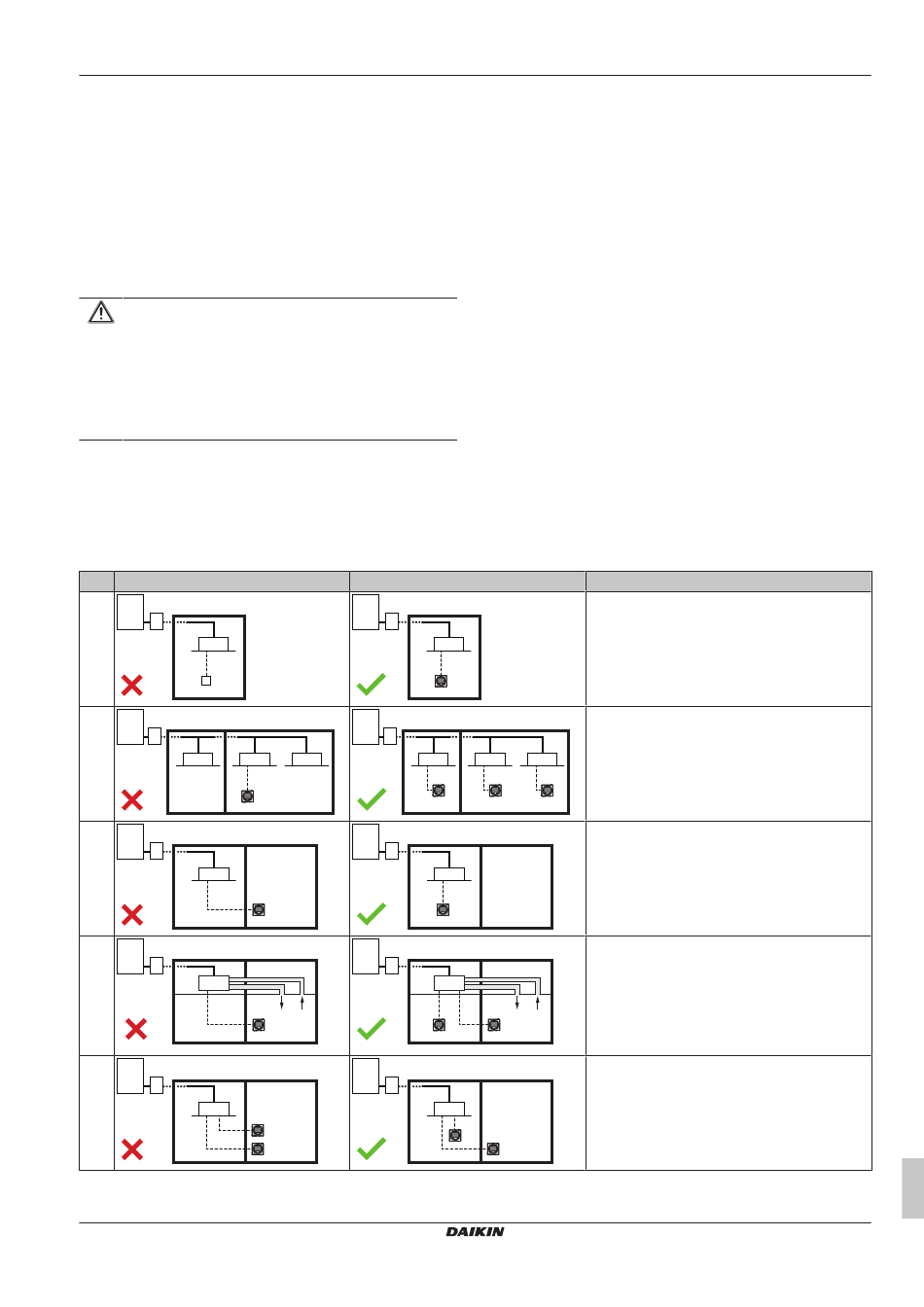

Exemples
PAS OK
1
a b
c
d
2
a b
c c
3
a b
c
4
a b
c
5
a b
c
RYMA5+RXYA8~20A7Y1B
Pompe à chaleur VRV 5
4P739915-1 – 2023.12
nécessaires" [ 4 22].
dans "15 Installation
de la tuyauterie
OK
a b
c
e
a b
c c
e
a b
c
e
a b
c
e
a b
c
e
e
13 Exigences spéciales pour les unités R32
Exigences du contrôleur à distance
Pour l'installation du contrôleur à distance, veuillez vous reporter au
manuel d'installation et d'utilisation livré avec le contrôleur à
distance. Chaque unité intérieure doit être connectée à un contrôleur
à distance compatible avec le système de sécurité R32 (par ex.
BRC1H52/82* ou type plus récent). Ces contrôleurs à distance ont
mis en place des mesures de sécurité qui avertissent l'utilisateur par
un signal visuel et sonore en cas de fuite.
Pour l'installation du contrôleur à distance, il est obligatoire de
respecter les exigences.
1 Seul un contrôleur à distance compatible avec un système de
sécurité peut être utilisé. Voir la fiche technique pour la
compatibilité
BRC1H52/82*).
2 Chaque unité intérieure doit être connectée à un contrôleur à
des
distance séparé. Si les unités intérieures fonctionnent en
commande groupée, il est possible d'utiliser un seul contrôleur
à distance par pièce.
3 Le contrôleur à distance placé dans la pièce desservie par
l'unité intérieure doit être en mode 'plein fonctionnement' ou
'alarme seulement'. Si l'unité intérieure dessert une pièce autre
que celle où elle est installée, un contrôleur à distance est
nécessaire à la fois dans la pièce installée et desservie. Pour
plus de détails sur les différents modes du contrôleur à distance
de et sur la manière de la configurer, veuillez consulter la note ci-
dessous ou le manuel d'installation et d'utilisation fourni avec le
contrôleur à distance.
Cas
Le contrôleur à distance n'est pas compatible avec
le système de sécurité R32
Les unités intérieures sans contrôleur à distance
ne sont pas autorisées
c c
e e e
Dans le cas d'un contrôleur à distance compatible
avec le système de sécurité R32, celui-ci doit être
le maître et se trouver dans la même pièce que
l'unité intérieure.
e
Si une unité intérieure sous gaine dessert une
pièce différente de celle où elle est installée, l'air
entrant et l'air de retour DOIVENT être directement
acheminés vers cette pièce.
Les règles relatives à la zone de la pièce et au
e e
contrôleur à distance DOIVENT être respectées
pour la pièce installée et la pièce desservie.
Dans le cas de deux contrôleurs à distance
compatibles avec le système de sécurité R32, au
moins un contrôleur à distance doit se trouver
dans la pièce de l'intérieur.
e
f
des contrôleurs à distance
Manuel d'installation et de fonctionnement
(par ex.
