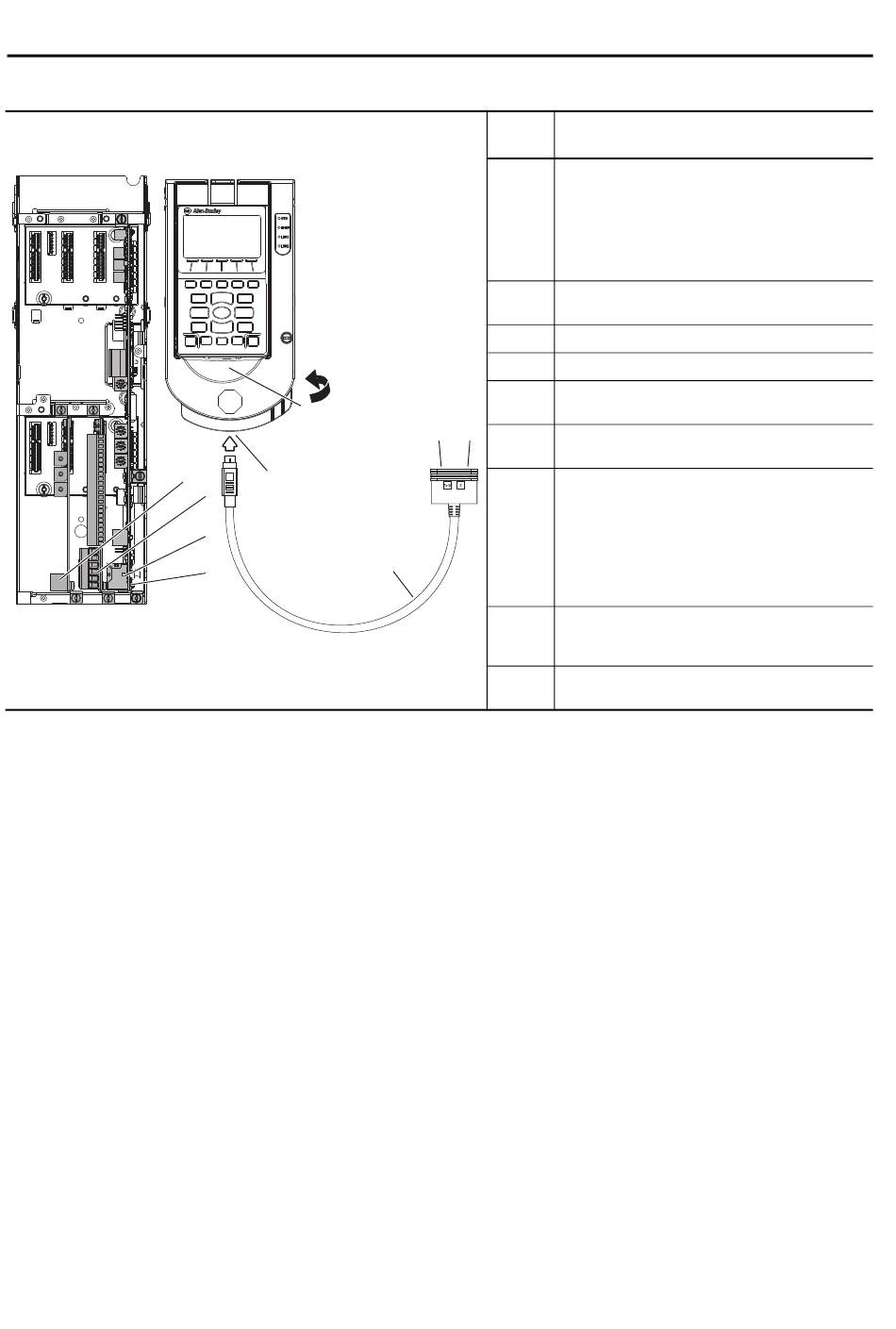

Figure 3 - PowerFlex 755TS standard et XT : sous-ensemble de base des
emplacements de source de signal et de port dans le boîtier de commande
Sh
Sh
PTC–
PTC+
Ao0–
Ao0+
Ao1–
Ao1+
–10V
10VC
+10V
Ai0–
Ai0+
Ai1–
Ai1+
24VC
+24V
DiC
Di0
Di1
Di2
Di3
Di4
Di5
1
6 6
2
3
4
5 5
Publication Rockwell Automation 750-QS100D-FR-P - Janvier 2023
Éléments
1
2
3
4
5
8
7
6
7
9
8
9
Étape 1 : rassembler les informations nécessaires
Descriptions
Connexion du port DPI 1 sur le module d'interface opérateur
(IHM) monté sur le boîtier de commande. La connexion se
trouve à l'arrière de l'ensemble qui inclut le module IHM monté
sur le boîtier de commande et le berceau IHM. Cet ensemble est
illustré non installé. Lorsque cet ensemble est installé, la
connexion du port DPI 1 sur le module IHM se connecte au
boîtier de commande.
Module de communication en option (illustré installé sur le
port 5).
Module d'E/S d'extension (illustré installé sur le port 4).
Connecteurs EtherNet/IP™ embarqués.
Bornier TB1 derrière le port 0 (le port EtherNet/IP) sur la carte
de commande principale.
Port DPI 2 pour la connexion d'un module IHM portatif ou
distant ou la connexion d'un câble répartiteur (élément 10).
Connexion de câble répartiteur fournissant les connexions
suivantes :
• Lorsque la connexion du port DPI 1 (élément 1) n'est pas
utilisée, cette connexion de câble répartiteur fournit une
connexion du port DPI 1.
• Lorsque la connexion du port DPI 1 (élément 1) est utilisée,
cette connexion de câble répartiteur fournit une connexion
du port DPI 3.
Connexion de câble répartiteur fournissant une connexion du
module IHM portatif ou une connexion du module IHM distant
au port DPI 2.
Câble répartiteur se connectant au port DPI 2 (élément 6) et
fournissant les connexions mentionnées aux éléments 7 et 8.
