Déterminez la charge totale du transformateur et augmentez la
capacité du transformateur ou divisez la charge au moyen d'un
transformateur accessoire adéquat.
THERMOSTAT HP
24 V c.a. HOT
R
C
24 V c.a. COM
CHAUFFAGE
W2
PHASE 2
CHAUFFAGE/
REFRODISSEMENT
Y
ÉTAGE 1
VENTILATEUR
G
INTÉRIEUR
CLIMATISATION
O
RVS
CHAUFFAGE
E
D'URGENCE
CÂBLAGE EN USINE 24 V
CÂBLAGE SUR PLACE 24 V
RACCORDEMENT D'ÉPISSURE
SUR PLACE
ODT
THERMOSTAT EXTÉRIEUR
RELAIS DE CHAUFFAGE D'URGENCE
EHR
RELAIS DE CHAUFFAGE
SHR
SUPPLÉMENTAIRE

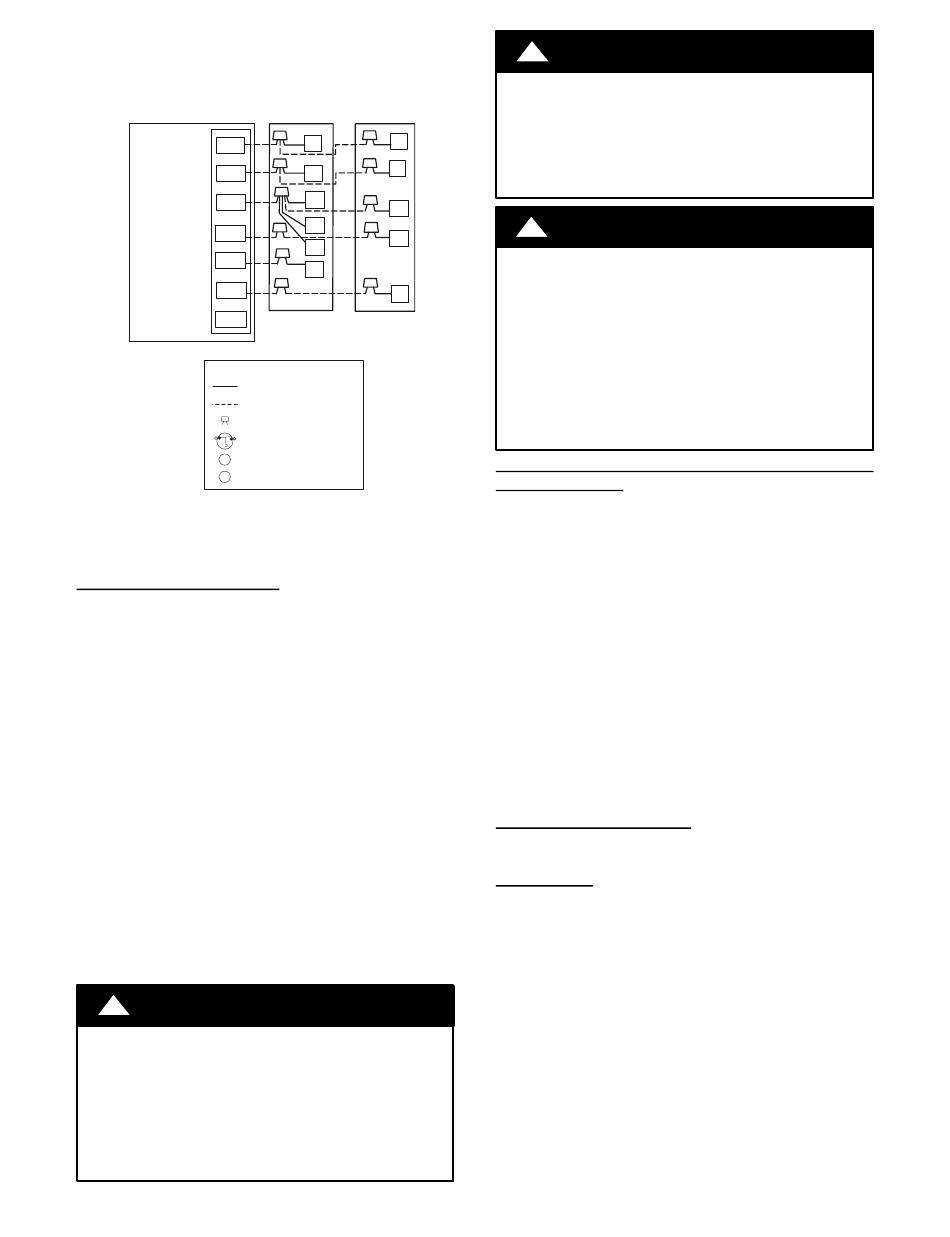

Fig. 10 – Schémas de câblage génériques
(consultez les instructions d'installation du thermostat pour
connaître les combinaisons spécifiques des appareils)
Vérification finale du câblage
IMPORTANT : Vérifiez le câblage effectué en usine ainsi que les
branchements des fils effectués sur le lieu d'installation pour vous
assurer
que
les
extrémités
l'acheminement des fils électriques pour vous assurer qu'ils ne sont
pas en contact avec des tubes, des pièces métalliques, etc.
Chauffage de carter du compresseur
Lorsque le système est équipé d'un élément chauffant de carter de
compresseur, celui- -ci doit être alimenté au minimum 24 heures
avant la mise en fonctionnement de l'appareil. Afin de mettre sous
tension uniquement l'élément chauffant, placez le thermostat sur
OFF (ARRÊT) et enclenchez le sectionneur qui alimente l'appareil
extérieur.
Un réchauffeur de carter doit être prévu si la longueur de la
conduite de frigorigène est supérieure à 80 pi (24,38 m), ou si
l'appareil extérieur est situé 20 pi (6,10 m) plus bas que le module
intérieur. Consultez les directives relatives à la tuyauterie
résidentielle et aux conduites longues.
Installation des accessoires électriques
Reportez- -vous
aux
instructions
fournies avec les nécessaires ou les accessoires lors de l'installation.
Mise en service
MISE EN GARDE
!
DANGER DE BLESSURES
Ignorer cette mise en garde pourrait entraîner des blessures
corporelles.
Porter des lunettes de sécurité, des vêtements protecteurs et des
gants de travail lors de la manipulation du frigorigène et portez
attention à l'élément suivant :
S Les robinets de service (portée d'étanchéité avant) sont équipés
de vannes Schrader.
VENTILO-CON-
THERMOPOMPE
VECTEUR TYPE
R
R
C
C
*
W2
W2
*
E
Y
*
W3
G
O
*
SI DISPONIBLE
LÉGENDE
A02325 / A97413
sont
bien
serrées.
Vérifiez
d'installation
individuelles
MISE EN GARDE
!
DANGER POUR L'ENVIRONNEMENT
Le non- -respect de cette mise en garde pourrait être néfaste à
l'environnement.
La loi fédérale des États- -Unis interdit de libérer le frigorigène
dans l'atmosphère. Récupérez- -les durant les réparations ou le
démontage final de l'appareil.
MISE EN GARDE
!
DANGER RELIÉ AU FONCTIONNEMENT DE L'UNITÉ
Le non- -respect de cette mise en garde pourrait entraîner des
blessures personnelles, des dégâts matériels ou un mauvais
fonctionnement de l'équipement.
S Ne dépassez pas la charge de frigorigène prescrite.
S Ne faites pas fonctionner l'appareil sous vide ou sous pression
négative.
S Ne désactivez pas le pressostat de basse pression dans les
applications de compresseur Scroll.
S Le dôme du compresseur peut être chaud.
Pour démarrer le système de façon adéquate, suivez les
étapes ci- - dessous :
1. Après que le système a été évacué (mise sous vide), ouvrez
à bloc les robinets de service (liquide et vapeur).
2. Les robinets de service de l'appareil sont fermés en usine
(siège avant) et bouchés avec des capuchons. Remettez en
place les bouchons de tige de valve après avoir introduit le
frigorigène dans le système. Vissez d'abord les bouchons à
la main, puis serrez- -les de 1/12 de tour supplémentaire au
moyen d'une clé.
3. Enclenchez tous les disjoncteurs pour mettre sous tension le
système.
4. Réglez la température de la pièce au niveau désiré.
Assurez- -vous que la consigne de température est bien située
en dessous de la température ambiante.
5. Placer le thermostat sur CHAUFFAGE (HEAT) ou
CLIMATISATION (COOL) et la commande de soufflerie
sur MARCHE (ON) ou AUTO, comme désiré. Faites
fonctionner le système pendant 15 minutes. Vérifiez la
charge de frigorigène.
Séquence de fonctionnement
Mettez sous tension l'appareil extérieur et l'appareil intérieur. Le
transformateur est alimenté.
Refroidissement
Suite à un appel de refroidissement, le thermostat utilise les circuits
R- -O, R- -Y et R- -G. Le circuit R- -O excite l'électrovanne
d'inversion qui fait passer la valve d'inversion en position de
refroidissement. Le circuit R- -Y alimente le contacteur qui
commande le circuit de démarrage du moteur de soufflante
extérieure et du compresseur. Le circuit R- -G excite le relais de
soufflante du module intérieur, lequel fait démarrer le moteur de
soufflante à haute vitesse.
Lorsque le seuil de déclenchement du thermostat est atteint, ses
contacts s'ouvrent et désexcitent le contacteur et le relais de
soufflante. Le compresseur et les moteurs devraient alors s'arrêter.
REMARQUE : Si le module intérieur est équipé d'un circuit de
relais de temporisation, la soufflante du module intérieur
fonctionne pendant 90 secondes supplémentaires pour optimiser
l'efficacité du système.
7
