MANUEL D'UTILISATION WINDMASTER 500
Fonctionnement
Après installation le Windmaster 500 se met en
route automatiquement si le vent souffle
suffisamment fort. Le Windmaster 500 fonctionne
automatiquement : pas besoin d'ajustement ou de
monitoring. Le Windmaster 500 n'a pas de bouton
marche/arrêt ; si nécessaire, retirez le fusible du
tableau de distribution CA pour l'arrêter. Ne
déconnectez pas les prises MultiContact pendant
le fonctionnement du Windmaster 500 ! Aucun
entretien spécifique n'est requis. Si nécessaire,
utiliser un chiffon propre pour le nettoyer. N'utilisez
jamais de liquides, d'acides et/ou de produits à
récurer.
Démontage
Retirez d'abord le fusible du tableau de distribution
CA avant de déconnecter les prises MultiContacts.
Le Windmaster 500 peut maintenant être
démonté :
1. Appuyez sur la patte en bas du support de
montage pour le déverrouiller.
2. Lever le Windmaster 500 d'environ 1 cm.
3. Retirer le Windmaster 500 du mur.
Garantie et support
Le convertisseur est fourni avec une garantie de
deux ans. D'autres accords entre le fournisseur et
Mastervolt peuvent s'appliquer. Le premier support
technique est effectué par le fournisseur du
système. Les défauts causés par une surtension
CA ou CC, un court circuit hors spécifications, des
pics de tension ou la foudre, des frais de
déplacement, d'installation ou des pertes de
puissance ne sont pas couverts par la garantie.
Responsabilité
Mastervolt ne peut être tenue pour responsable
pour :
• De possibles erreurs contenues dans ce manuel
et leurs consequences.
• Une utilisation du produit non conforme aux
spécifications.
12

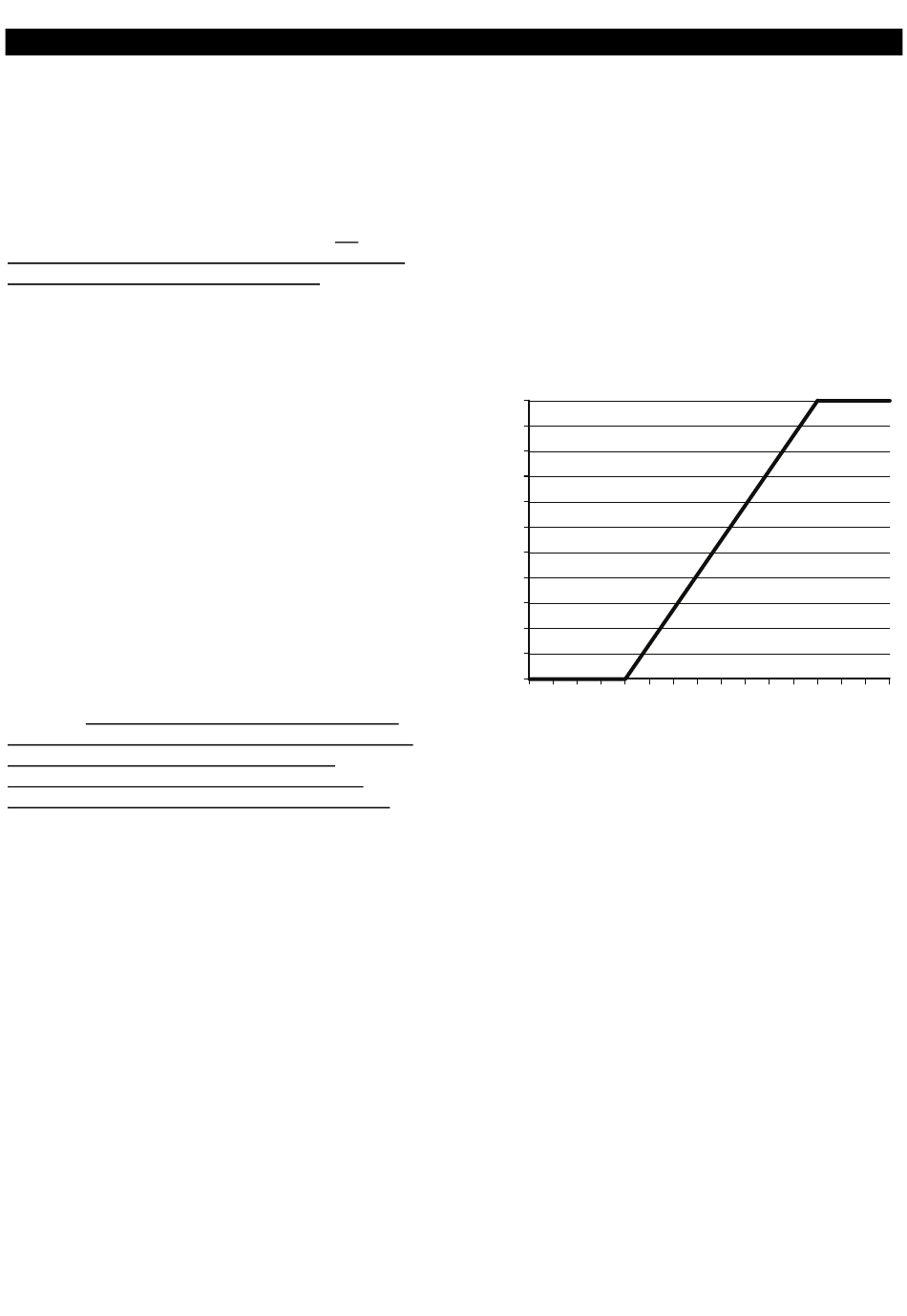

Courbe de puissance
Le Windmaster 500 convertit la puissance CC
d'une éolienne vers le réseau CA. Cette conversion
est basée sur une courbe linéaire avec une tension
de démarrage et une tension de fonctionnement
maximum (voir schéma 1). Ces paramètres
peuvent être ajustés et optimisés par le fournisseur
du système pour une utilisation avec une éolienne
en particulier. Lorsque la tension CC atteint la
tension seuil pour démarrer le Windmaster, celui-ci
démarre un compte à rebours de 5 secondes avant
de fournir l'énergie au réseau.
Pdc [W]
550
500
450
400
350
300
250
200
150
100
50
10 20 30 40 50 60 70 80 90 100 110120 130 140150
Figure 1
Exemple d'installation
Voir schéma 2. Ce schéma n'est pas spécifique à
une éolienne ou une installation précise. Il est
fourni comme référence de base, indiquant les
principaux éléments nécessaires et la séquence
d'installation. Contactez votre fournisseur pour des
schémas d'installation spécifiques à votre éolienne.
