ÉTAPE 1

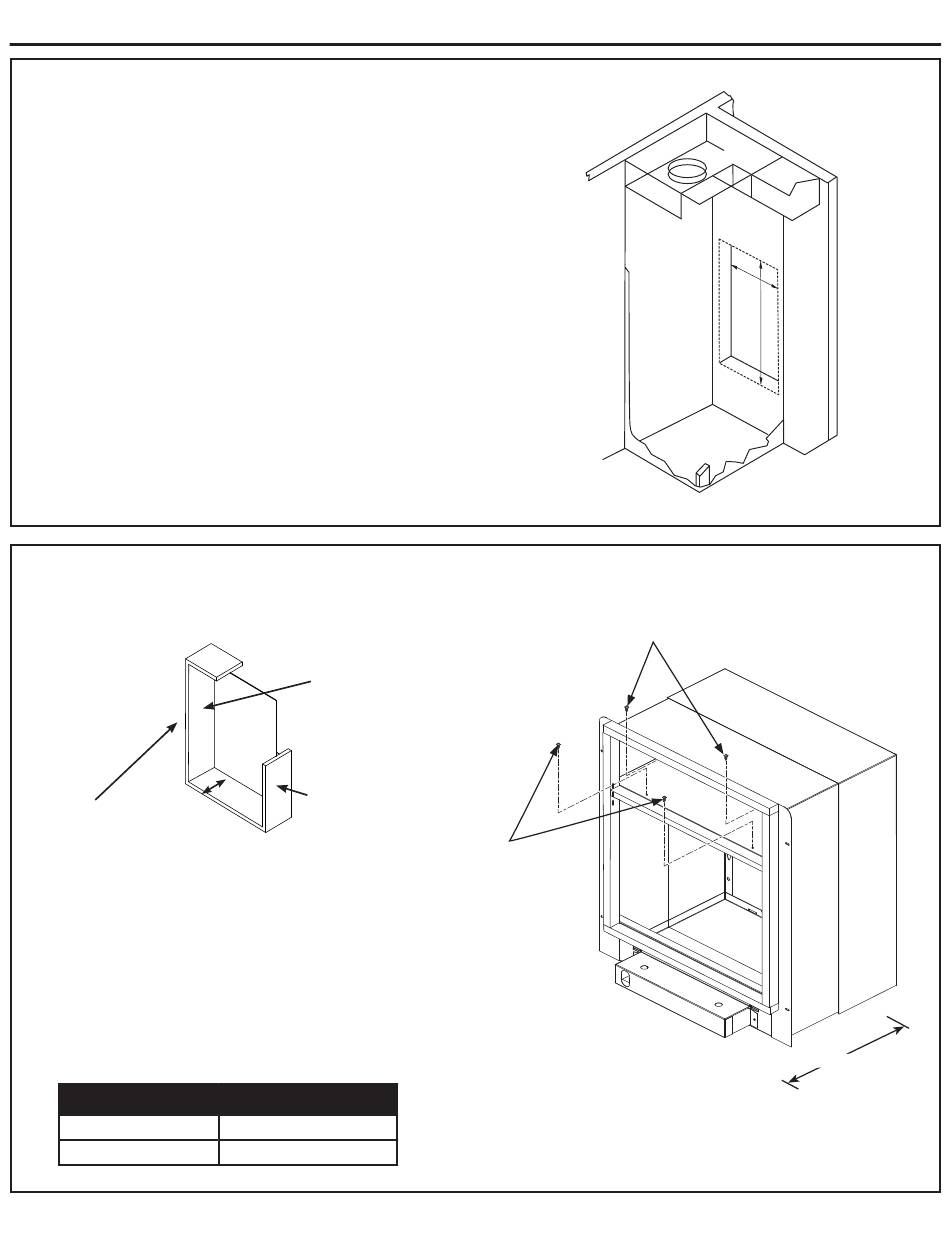

Ouverture de plénum de mur extérieur
Assurez-vous que la structure de l'ouverture de plénum de
mur extérieur est adéquate et à l'équerre, comme montré
dans le schéma ci-dessous.
IMPORTANT: Le plénum de mur n'est pas conçu pour
supporter une charge structurelle. Un chevêtre adéquat
doit être construit dans l'ouverture brute et un linteau
doit être installé pour supporter la brique ou les autres
matériaux de maçonnerie. Le plénum requiert un solin, un
calage et un calfeutrant pour étanchéiser l'installation.
L'entrepreneur est responsable d'installer correctement
le plénum en conformité avec les exigences du code du
bâtiment.
ÉTAPE 2
Ajustement de la profondeur du plénum
Mesurez la profondeur brute de l'ouverture
Mur intérieur
Si la profondeur d'ouverture brute est inférieure à la
profondeur prédéfinie du plénum, passez à l'ÉTAPE 3. Si la
profondeur d'ouverture brute est supérieure à la profondeur
prédéfinie du plénum, retirez et mettez au rebut les 2 vis
avant sur le séparateur du plénum et desserrez les 2 vis
arrière. Ceci permettra de faire glisser et séparer les parties
A et B.
Ajustez la profondeur du plénum en faisant glisser et séparer
les parties A et B. Placez le plénum sur 0,6 cm (1/4 po) plus
profond que l'ouverture brute pour permettre le calfeutrage à
l'extérieur.
Serrez les vis
arrière.
Modèle du Plénum
RAVWPT15
RAVWPT9
Instructions d'installation
Ouverture
brute dans
le bâtiment
D
Mur extérieur
Profondeur Prédéfinie
8" (20 cm)
4.75" (12 cm)
Vis arrière
Vis frontales
2
32"
24"
D + 1/4"
