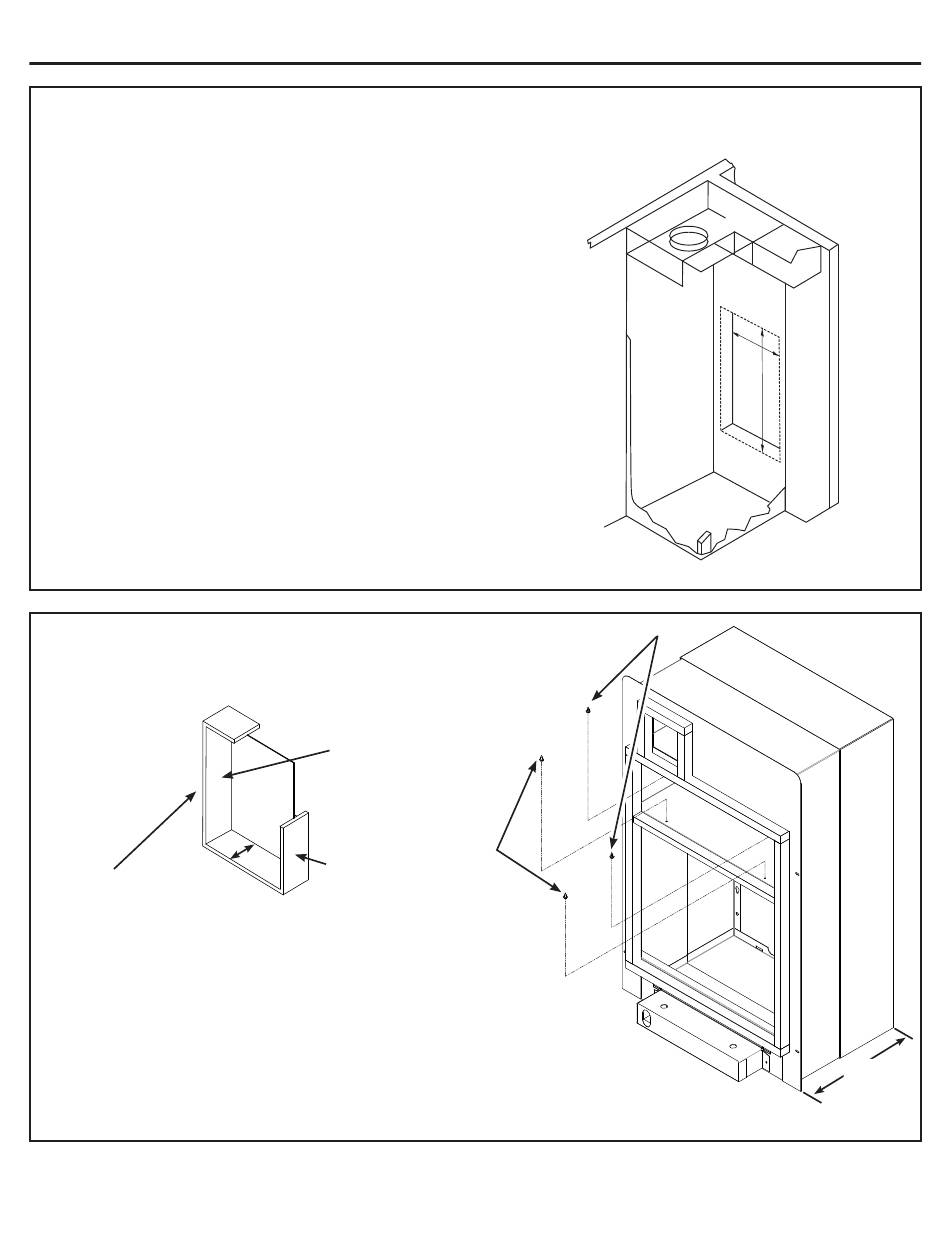

ÉTAPE 1
Ouverture de plénum de mur extérieur
Assurez-vous que la structure de l'ouverture de plénum de mur
extérieur est adéquate et à l'équerre, comme montré dans le
schéma ci-dessous.
IMPORTANT: Le plénum de mur n'est pas conçu pour
supporter une charge structurelle. Un chevêtre adéquat
doit être construit dans l'ouverture brute et un linteau
doit être installé pour supporter la brique ou les autres
matériaux de maçonnerie. Le plénum requiert un solin, un
calage et un calfeutrant pour étanchéiser l'installation.
L'entrepreneur est responsable d'installer correctement
le plénum en conformité avec les exigences du code du
bâtiment.
ÉTAPE 2
Ajustement de la profondeur du plénum
Mesurez la profondeur brute de l'ouverture
Mur intérieur
Si la profondeur brute de l'ouverture est inférieure à 19 cm (7,5
po), passez à l'ÉTAPE 3. Si la profondeur brute de l'ouverture
est supérieure à 19 cm (7,5 po), retirez et jetez les deux vis
frontales du diviseur de plénum et dévissez les 2 vis arrière.
Ceci permettra de faire glisser et séparer les parties A et B.
Ajustez la profondeur du plénum en faisant glisser et séparer
les parties A et B. Placez le plénum sur 0,6 cm (1/4 po) plus
profond que l'ouverture brute pour permettre le calfeutrage à
l'extérieur.
Serrez les vis
arrière.
Instructions d'installation
Ouverture
brute dans
le bâtiment
D
Vis frontales
Mur extérieur
Vis arrière
2
40"
24"
D + 1/4"
