31-10702-1
06-09 JR
Installation
Instructions

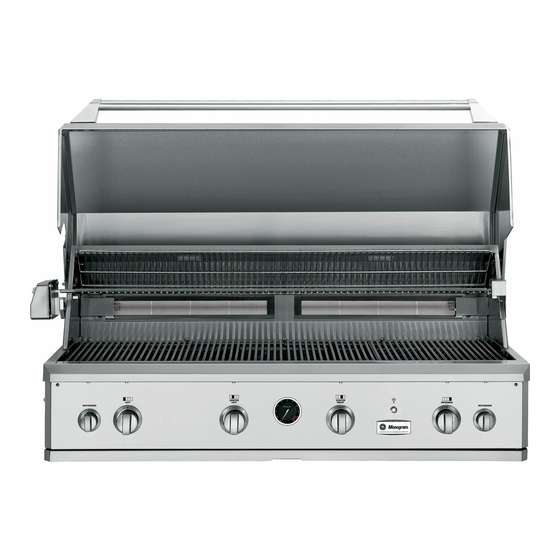

Professional Outdoor Grills
and Cooktop
Tables de cuisson et barbecues
de plein air professionnels
Instructions d'installation
La section française commence à la page 23
Parrillas y estufa profesionales
para el aire libre
Instrucciones de instalación
La sección en español empieza en la página 45
