ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
Réglage de la garde de la pédale
de frein

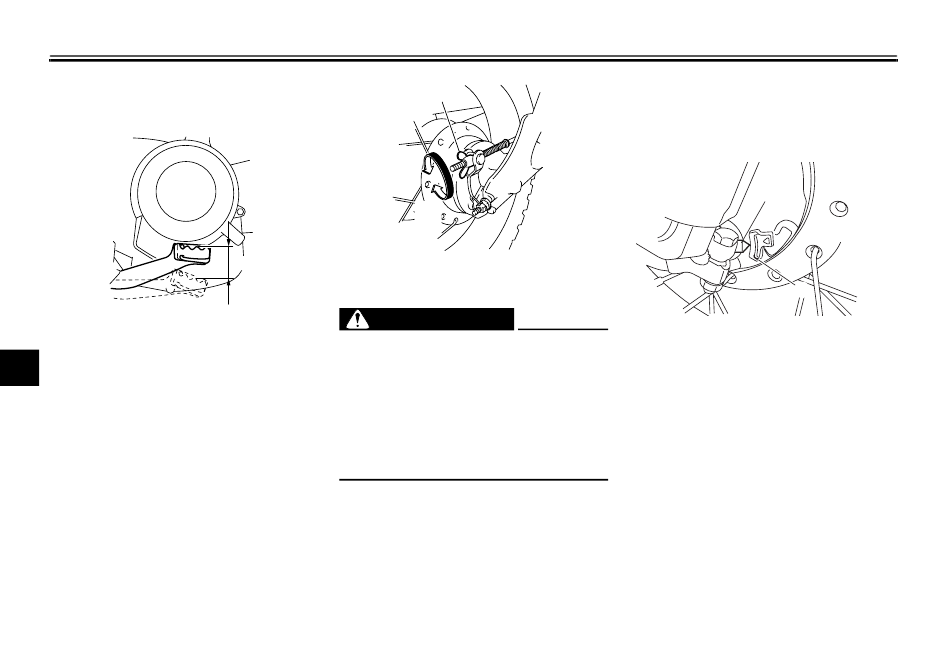

1. Garde de la pédale de frein
La garde à l'extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
6
comme illustré. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l'écrou de réglage à la tringle
de frein dans le sens (a). Pour la réduire,
tourner l'écrou de réglage dans le sens (b).
FAU44670
(a)
1
1. Écrou de réglage de la garde de la pédale de
frein
AVERTISSEMENT
G
Toujours régler la garde de la pé-
dale de frein après avoir réglé la
tension de la chaîne de transmis-
sion ou après la dépose et la repose
de la roue arrière.
G
Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail à
un concessionnaire Yamaha.
1
(b)
FWA14820
6-17
Contrôle des mâchoires de frein
avant et arrière
Avant
1
2
1. Index d'indication d'usure de mâchoire de
frein
2. Trait d'indication de limite d'usure de mâ-
choire de frein
FAU22361
