6
Installation

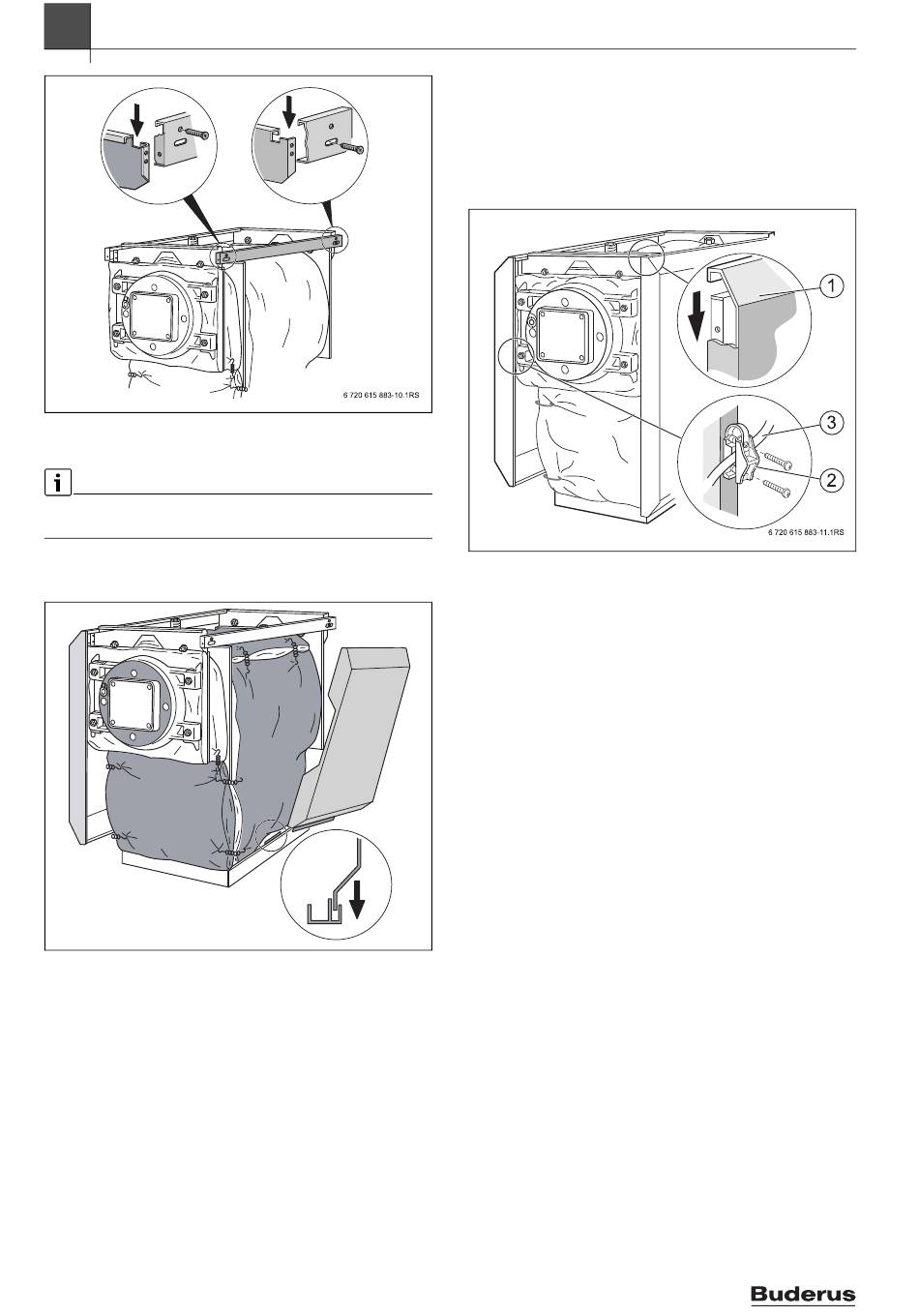

Fig. 17 Accrocher et visser les traverses latérales
6.10.2 Montage des panneaux latéraux
L'évidement dans le bord replié du panneau latéral doit être placé au
milieu de la chaudière.
▶ Insérer les panneaux latéraux en bas avec le bord replié derrière le
châssis de la chaudière et au milieu dans la fente.
Fig. 18 Installation des panneaux latéraux
▶ Soulever les panneaux latéraux et les accrocher en haut avec le bord
replié dans les traverses latérales.
▶ Enfoncer les extrémités des matelas isolants derrière le rebord de la
paroi latérale.
▶ Monter la première partie du capot de la chaudière
( chap. 6.10.5, page 23)
▶ Monter l'appareil de régulation et la sonde ( chap. 7, page 27).
22
6.10.3 Poser le câble du brûleur
▶ Poser le câble du brûleur sur l'isolation de la chaudière, du raccorde-
ment du brûleur jusqu'au lieu d'installation de l'appareil de régulation.
▶ Insérer le serre-câble [2] du câble de brûleur [3] avec les deux gou-
pilles dans les alésages du rebord gauche ou droit du panneau latéral.
▶ Raccourcir le câble de brûleur [3] à la longueur utile, l'insérer dans le
serre-câbles, [2] fermer la languette et fixer à l'aide des 2 vis à tôle.
Fig. 19 Accrocher les panneaux latéraux et poser le câble du brûleur
[1] Panneau latéral
[2] Décharge de traction
[3] Câble de brûleur
6.10.4 Mise en place du panneau arrière
Sur les chaudières de 145 à 310 kW le panneau arrière est composé de
deux éléments ( fig. 20, page 23), sur les chaudières de 400 à
640 kW d'un seul élément ( fig. 21, page 22).
Taille de chaudière de 145 à 310 kW
▶ Fixer le panneau arrière inférieur [1] aux panneaux latéraux à l'aide
de 5 vis à tôle [2].
▶ Glisser le panneau arrière supérieur [4] avec le rebord en Z derrière
le panneau arrière inférieur et fixer aux panneaux latéraux à l'aide de
4 vis à tôle [3].
▶ Veiller à ce que les deux vis les plus hautes perforent également les
traverses.
▶ Visser un ou deux supports [5] ou chemins de câbles sur le bord
replié du panneau supérieur.
6720615883-30.1RS
