6.7 Installer le pressostat minimum et le limiteur de pres-
sion minimum (accessoire)
Pour les chaudières < 300 kW, un pressostat minimum doit être installé !
Pour les chaudières ≥ 300 kW, un limiteur de pression minimale doit être
installé !
▶ Raccorder le pressostat minimum ou le limiteur de pression minimum
(avec un raccord de réduction R½ sur R¼) au raccord MDW/MDB de
la chaudière.

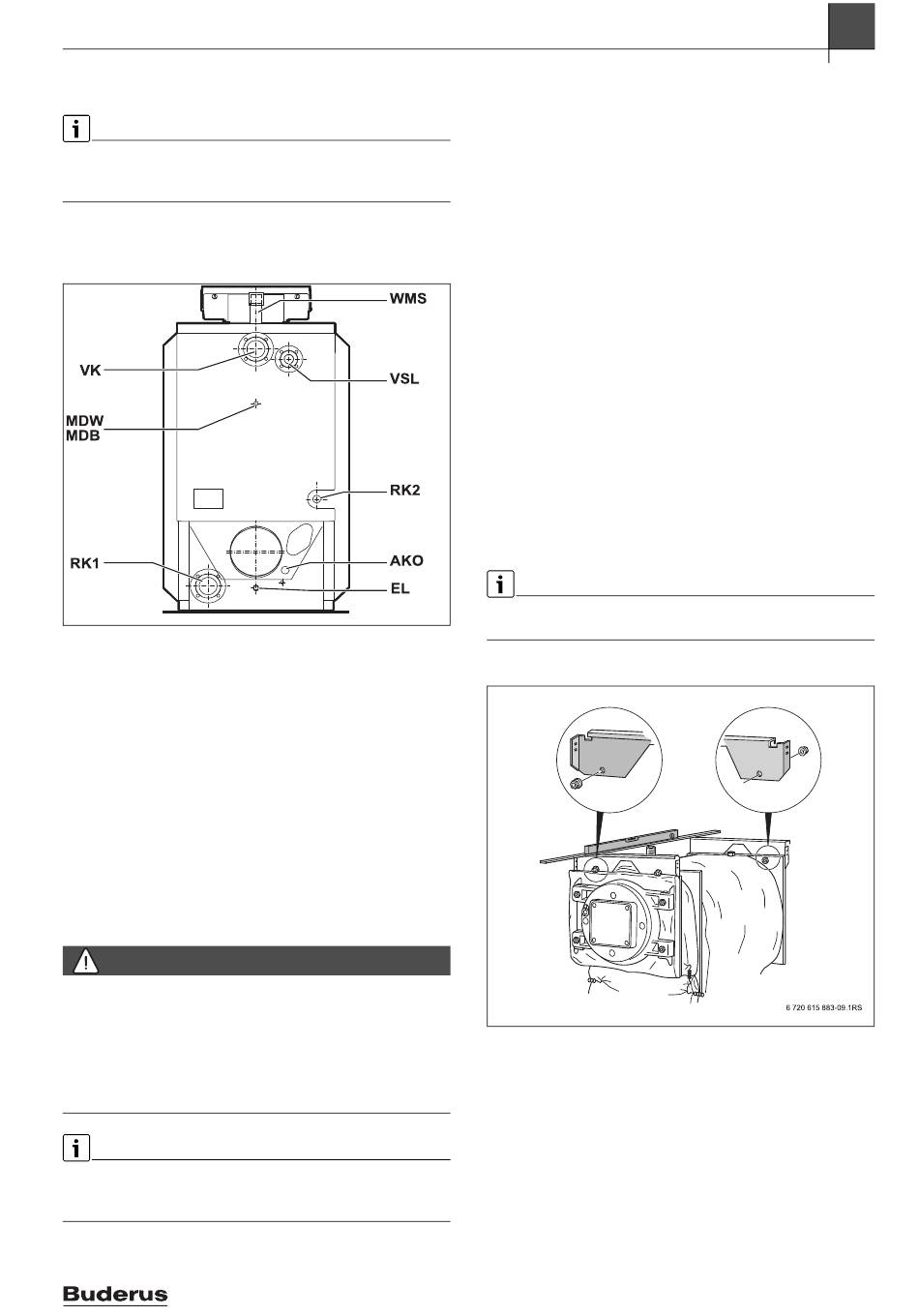

Fig. 15 Raccordements sur la chaudière Logano plus SB625
6.8 Installer le dispositif de sécurité contre le manque
d'eau (accessoire)
▶ Pour les chaudières > 300 kW, il faut installer un dispositif de sécu-
rité contre le manque d'eau ou un limiteur de pression minimale.
▶ Pour l'installation, les réglages et l'utilisation, respecter la documen-
tation du fabricant.
▶ Installer le dispositif de sécurité contre le manque d'eau (WMS) dans
le tuyau de raccordement correspondant.
Si le raccordement WMS prévu n'est pas utilisé pour l'installation d'un
dispositif de sécurité contre le manque d'eau :
▶ Enlever le bouchon en plastique.
▶ Obturer le raccordement WMS avec un bouchon.
6.9 Remplissage de la chaudière et contrôle d'étanchéité
des raccordements
DANGER
Accidents corporels et/ou dégâts sur l'installation dus à une sur-
pression lors du contrôle d'étanchéité !
Les systèmes de pression, de régulation ou de sécurité risquent d'être
endommagés si la pression est trop élevée.
▶ S'assurer qu'aucun dispositif de pression, de régulation ou de sécu-
rité n'est monté pendant le contrôle d'étanchéité, qui ne puisse être
isolé par rapport au volume d'eau de la chaudière.
Le niveau de la pression d'essai dépend des composants de l'installation
ainsi que du réseau de chauffage. Respecter les normes et prescriptions
spécifiques locales en vigueur.
Logano plus – 6720866935 (2022/08)
Pour éviter les fuites pendant le fonctionnement de l'installation de
chauffage, celle-ci doit subir un contrôle d'étanchéité avant la mise en
service.
▶ Remplir l'installation de chauffage avec de l'eau de remplissage
( chap. 8.1, page 35 et chap. 8.3, page 36).
▶ Contrôler l'étanchéité des raccordements .
▶ Pression d'essai de l'installation de chauffage.
▶ Contrôler l'étanchéité de la connexion à bride et des raccords.
▶ Contrôler l'étanchéité de la tuyauterie.
▶ Après le contrôle d'étanchéité, faire en sorte que tous les composants
qui avaient été mis hors fonction, soient à nouveau opérationnels.
▶ S'assurer que tous les dispositifs de pression, de régulation et de
sécurité fonctionnent correctement.
6.10 Montage du carénage
Avant le montage de l'habillage :
▶ Retirer la pochette d'expédition contenant les documents et les
pièces de la plaque signalétique.
▶ Fixer la plaque signalétique ( chap. 6.13, page 26).
6.10.1 Montage des traverses
▶ Poser la traverse avant (incision en forme de trapèze vers le bas) avec
les 2 perforations en haut dans les goujons sur la chaudière et visser
à l'aide d'écrous.
▶ Poser la traverse arrière (incision en forme de trapèze vers le bas)
avec les 2 perforations en haut dans les goujons sur la chaudière et
visser à l'aide d'écrous.
Les rebords des traverses doivent être dirigés vers l'extérieur, les tra-
0010011575-001
verses avant et arrière doivent être positionnées horizontalement.
▶ Positionner les traverses avant et arrière avec un niveau à bulle.
Fig. 16 Monter et visser les traverses avant et arrière
▶ Accrocher les traverses latérales avec le bord en U dans l'évidement
des traverses avant et arrière.
▶ Visser à l'avant dans la perforation et derrière dans le trou oblong à
l'aide de 2 vis à tôle.
