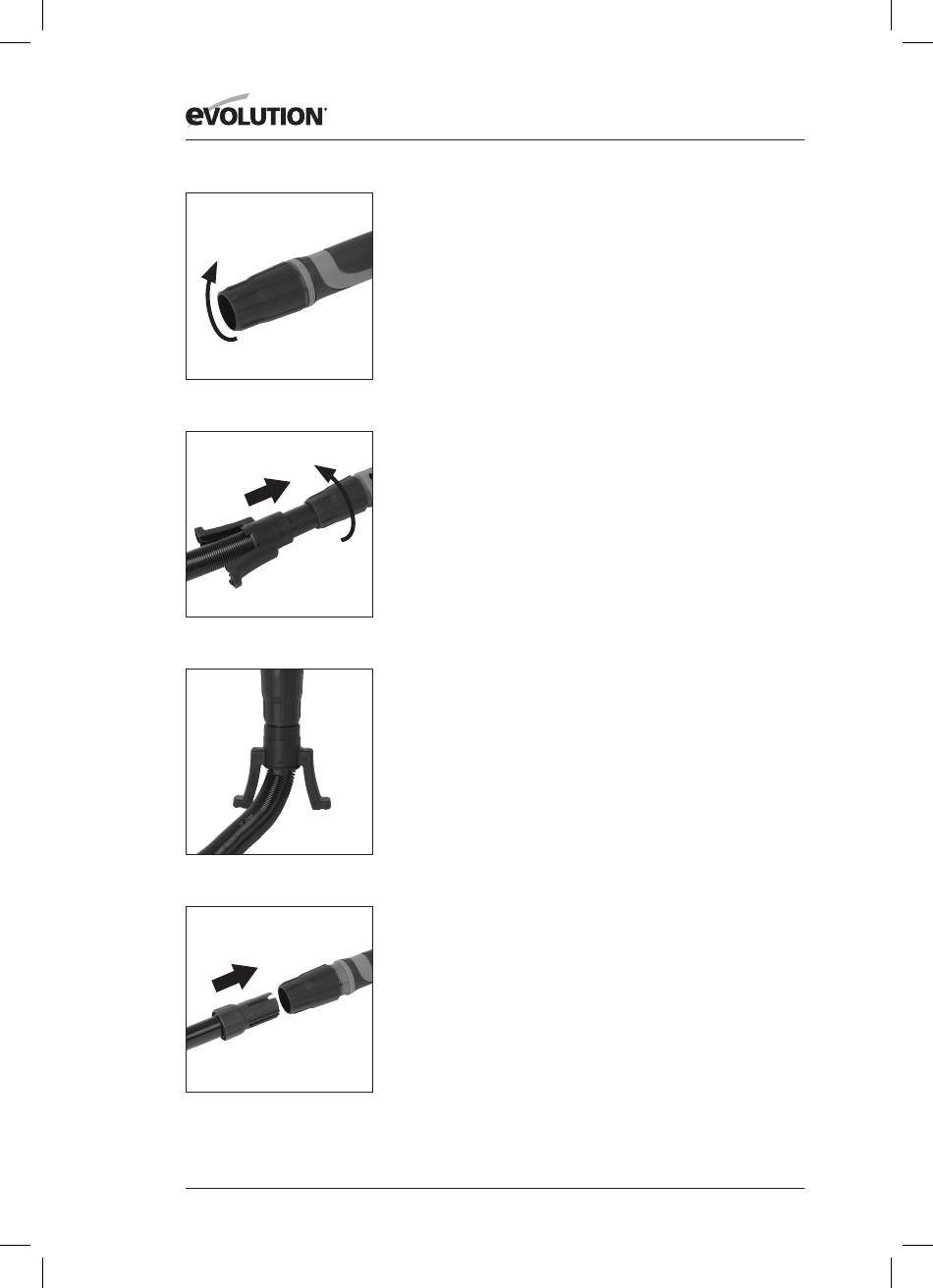

Fig. 1
Fig. 2
Fig. 3
Fig. 4

MONTAGGIO E PREPARAZIONE

MODALITÀ A RAGGIO BREVE
ATTENZIONE: Effettuare le seguenti procedure esclusivamente
con l'utensile disconnesso dalla fonte di alimentazione.
Inserimento dell'attacco flessibile per aspirazione polvere.
• Allentare il dado a bussola. (Fig. 1)
• Inserire l'attacco flessibile per aspirazione polvere
nell'impugnatura/tubo principale per l'aspirazione della
polvere, e spingerlo completamente in sede. (Fig. 2)
• Serrare il dado a bussola per assicurare l'attacco flessibile
all'utensile.
Avvertenza: Il supporto di protezione integrale consente
all'utensile
(quando non in uso) di rimanere in verticale contro un muro o
simile superficie. L'attacco flessile è protetto dalla possibilità di
essere schiacciato o piegato dal sostegno. (Fig. 3)
MODALITÀ A RAGGIO LUNGO
• Allentare il dado a bussola. (Fig. 1)
• Rimuovere l'attacco flessibile per aspirazione polvere se
inserito.
• Far scivolare il tubo di prolunga nell'impugnatura/tubo
principale per l'aspirazione della polvere.
Avvertenza: Il tubo di prolunga che scorre nell'impugnatura/
tubo principale dell'utensile è dotato di una sezione trasversale
leggermente ovale. Per facilitare il corretto inserimento e
posizionamento del tubo di prolunga, ruotarlo delicatamente
mentre lo si inserisce.
• Far scivolare il tubo di prolunga nell'impugnatura/tubo
principale per l'aspirazione della polvere fino a che scompaia
il segno di indicazione di 1,9m.
• Far scivolare la ghiera del tubo di prolunga fino
all'impugnatura/tubo principale per l'aspirazione della
polvere. (Fig. 4)
• Serrare il dado a bussola per bloccare il tubo di prolunga e la
ghiera nelle posizioni di funzionamento. (Fig. 5)
• Inserire il morsetto con impugnatura a D attorno al tubo di
prolunga.
Avvertenza: Il morsetto è a cardini. Rimuovendo il bullone a
pressione (Fig. 6) il morsetto può essere aperto e posizionato
attorno al tubo di prolunga. Il morsetto può essere chiuso
attorno al tubo di prolunga, il bullone a pressione sostituito e
