• Installez la poignée « D » sur l'attache en utilisant les deux (2)
vis à tête hexagonale.
Note: Nous recommandons de positionner la poignée « D »
directement derrière la bague d'extrémité du bras d'extension
en s'assurant qu'ils se touchent. Ceci situe la poignée « D » dans
la position la plus pratique pour la majorité des opérateurs.
Note: La conception de la poignée « D » est telle qu'il est
possible d'obtenir un positionnement ergonomique de la
poignée sur l'attache. Cela garantit une utilisation confortable
pour les utilisateurs droitiers et gauchers.
• Insérez le tuyau d'aspiration flexible entièrement dans l' e xtrémité
du bras d' e xtension et serrez l' é crou à douille pour le fixer. (Fig. 7)
• L'extrémité « libre » du tuyau d'aspiration des poussières peut
maintenant être connectée à une machine d'aspiration et de
récupération des poussières appropriée.
Note: Suivez les instructions fournies par le fabriquant de la
machine d'aspiration des poussières utilisée.
Note: Un ensemble de connecteurs d'extrémité de tuyau est fourni.
Ils devraient permettre de connecter cette machine à la plupart des
machines d'aspiration des poussières disponibles sur le marché.
Changer un connecteur d'extrémité de tuyau
• Repérez l'emplacement des deux (2) « pattes de fixation »
qui s'insèrent dans les deux (2) « encoches » de la bague de
fixation à l'extrémité du tuyau.
• À l'aide d'un tournevis plat appuyez doucement et
délicatement sur les pattes de fixation vers l'intérieur et
relâchez en même temps la bague de fixation du connecteur
d'extrémité de tuyau. Le connecteur d'extrémité de tuyau se
libérera de la bague de fixation.
• Enclenchez un nouveau connecteur d'extrémité de tuyau sur
la bague de fixation.
• Vérifiez que les « pattes de fixation » sont déployées dans
les « encoches ».
ATTACHER UN DISQUE ABRASIF AU PATIN DE PONÇAGE
Note: Le patin de ponçage à moteur situé dans la tête de
ponçage pivotante de la machine est équipé d'un système
d'attache « auto-agrippant ».
Les « boucles » au dos des disques abrasifs s'engagent dans les
« crochets » sur la surface du patin de ponçage.

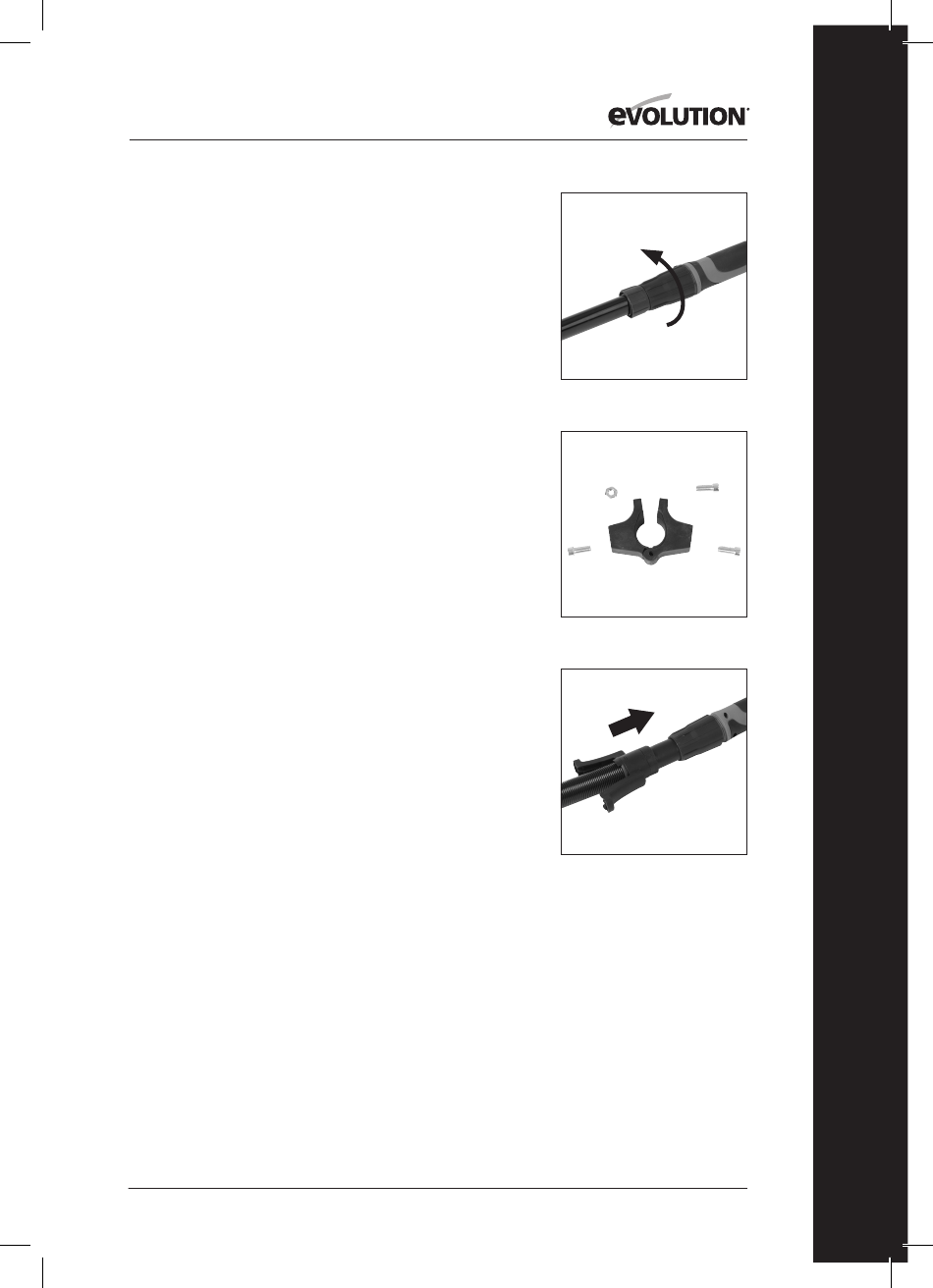

Fig. 5
Fig. 6
Fig. 7
