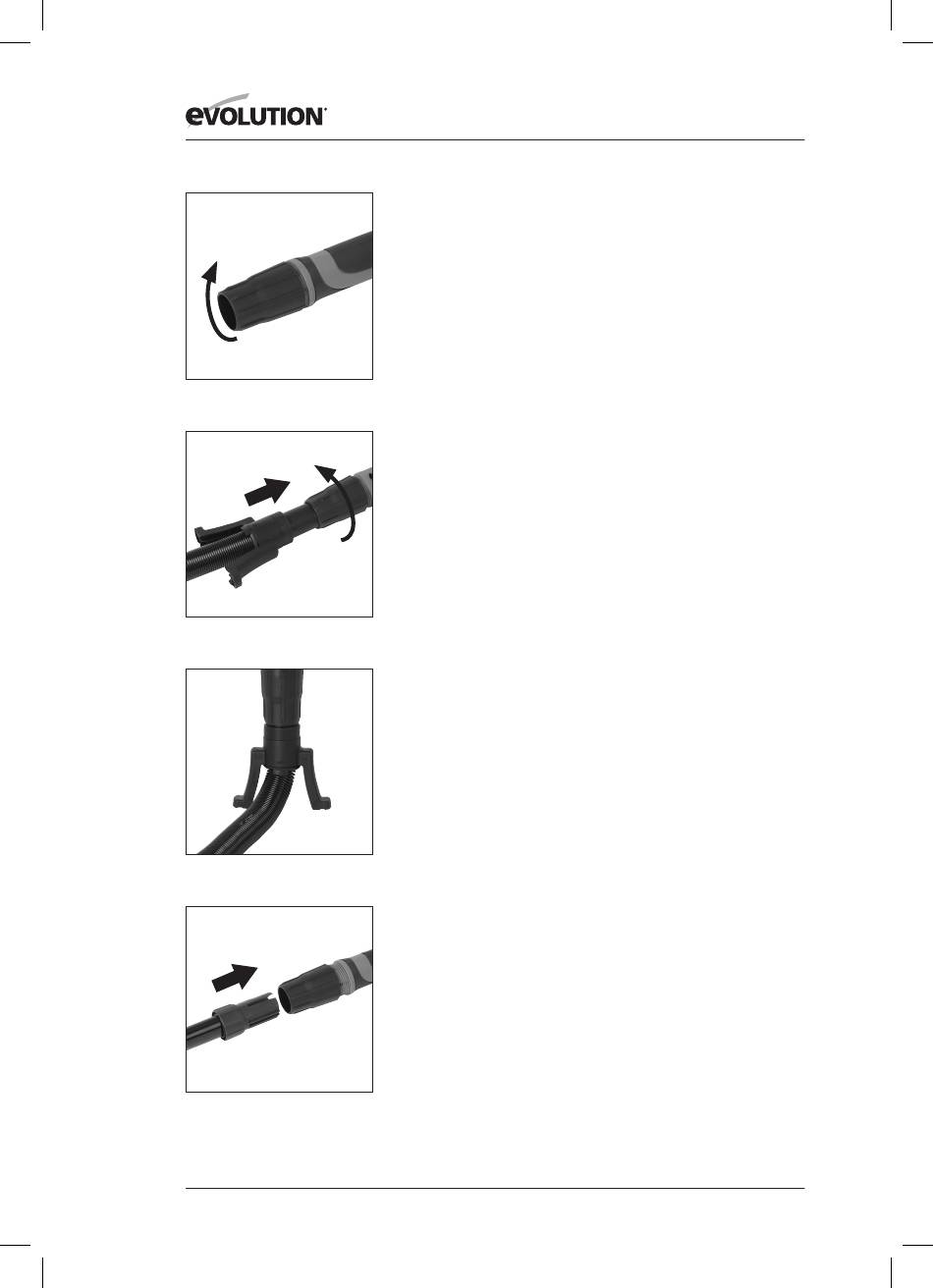

Fig. 1
Fig. 2
Fig. 3
Fig. 4
ASSEMBLÉE ET PRÉPARATION
MODE COURTE PORTÉE
AVERTISSEMENT : Les procédures suivantes doivent être
effectuées uniquement lorsque la machine est débranchée
de la source d'alimentation.
Installation du tuyau d'aspiration des poussières flexible.
• Desserrez l'écrou à douille. (Fig. 1)
• Insérez le tuyau d'aspiration des poussières flexible dans le tube/
poignée d'aspiration principal des poussières de la machine et
poussez-le entièrement dans son « logement ». (Fig. 2)
• Serrez l'écrou à douille pour fixer le tuyau d'aspiration flexible
dans la machine.
Note: Note : Le support de protection intégrale permet à la
machine (lorsqu'elle n'est pas utilisée) d'être posée à la verticale
contre un mur ou un objet similaire. Le tuyau flexible est protégé
de tout écrasement ou déformation causés par le support. (Fig. 3)
MODE LONGUE PORTÉE
• Desserrez l'écrou à douille. (Fig. 1)
• Retirez le tuyau d'aspiration des poussières flexible s'il est installé.
• Glissez le bras d'extension dans le tube/poignée d'aspiration
principal des poussières de la machine.
Note: Le bras d'extension qui coulisse dans la poignée
d'aspiration principale des poussières de la machine possède
une coupe transversale légèrement ovale. Pour aider à
l'insertion et l'emplacement correct du bras d'extension,
tournez-le doucement tout en le poussant en place.
• Glissez le bras d'extension dans la poignée d'aspiration
principale des poussières jusqu'à ce que le pictogramme
1,9 m disparaisse du champ de vision.
• Glissez la bague d'extrémité du bras d'extension dans
le tube/poignée d'aspiration principal. (Fig. 4)
• Serrez l'écrou à douille pour fixer le bras d'extension et
la bague d'extrémité en positions de service. (Fig. 5)
• Installez l'attache de la poignée « D » autour du bras d'extension.
Note: Cette attache est articulée. En retirant le boulon de serrage
(Fig. 6) l'attache peut être « ouverte » et placée autour du bras
d'extension. L'attache peut alors être « fermée » autour du bras
d'extension, le boulon de serrage remis en place et serré pour
fixer l'attache.
