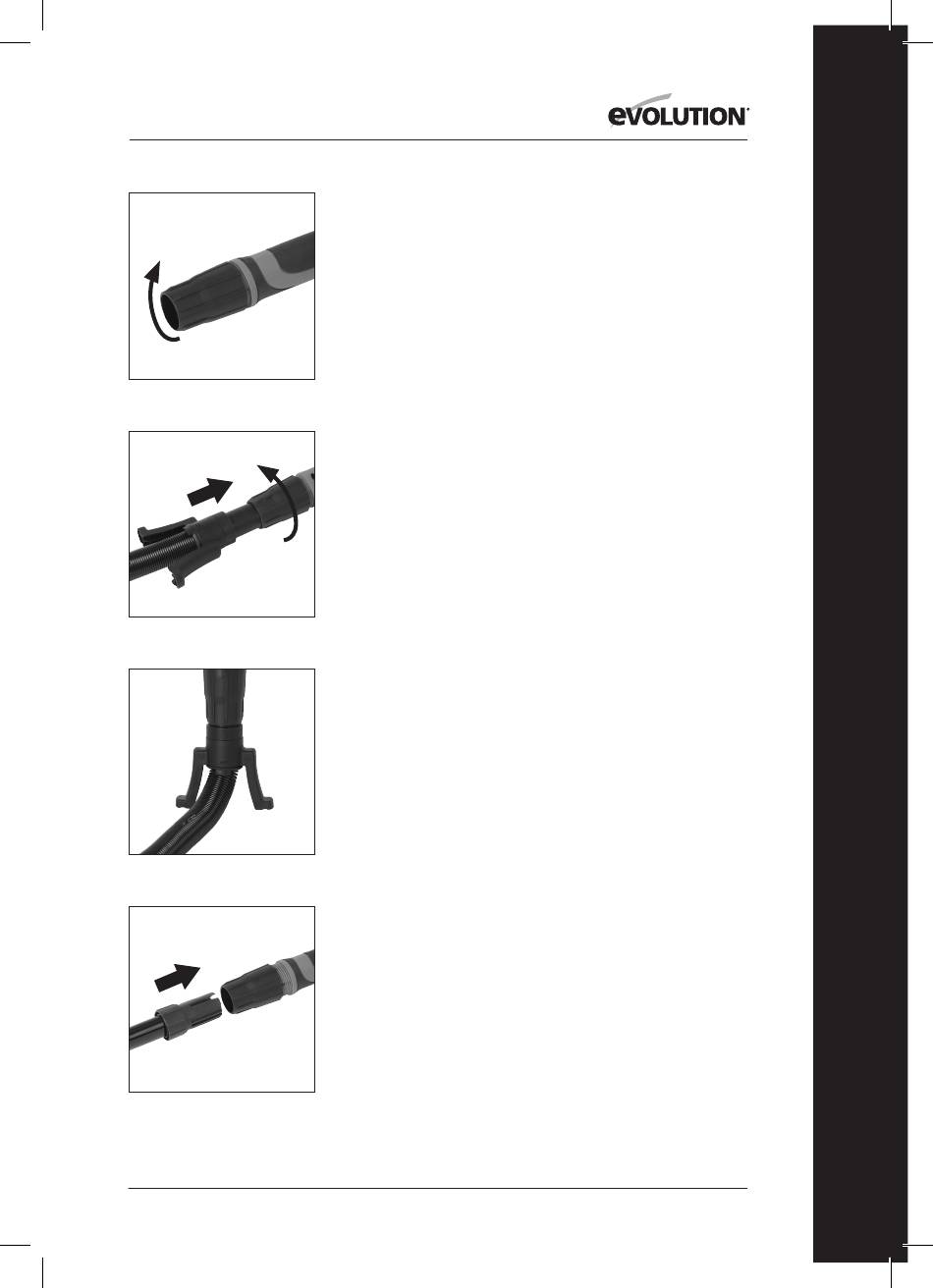

Fig. 1
Fig. 2
Fig. 3
Fig. 4
MONTAJE Y PREPARACIÓN
MODO DE CORTO ALCANCE
ADVERTENCIA: realice los siguientes procedimientos tan solo
cuando la máquina esté desconectada de la alimentación de la
red eléctrica.
Equipamiento de la manguera flexible de extracción de
polvo.
• Afloje la tuerca del manguito. (Fig. 1)
• Inserte la manguera flexible de extracción de polvo en el
mango/tubo de extracción de polvo principal de la máquina
y empújelo para encajarlo completamente. (Fig. 2)
• Apriete la tuerca del manguito para apretar la manguera
flexible de extracción en la máquina.
Nota: La base de protección integral permite poner la máquina
erguida contra una pared o similar (cuando no se está usando).
La base protege a la manguera flexible del aplastamiento o las
dobleces. (Fig. 3)
MODO DE LARGO ALCANCE
• Afloje la tuerca del manguito. (Fig. 1)
• Retire la manguera flexible de extracción de polvo, si está
equipada.
• Deslice el tubo de extensión dentro del mango/tubo de
extracción de polvo principal de la máquina.
Nota: el tubo de extensión que se desliza dentro del mango/
tubo de extracción de polvo principal de la máquina tiene
una sección transversal ligeramente ovalada. Para ayudar en
la inserción y correcta ubicación del tubo de extensión, gírelo
suavemente mientras lo empuja en posición.
• Deslice el tubo de extensión dentro del mango de extracción
de polvo principal hasta que el pictograma de 1,9 m
desaparezca de la vista.
• Deslice la virola del tubo de extensión hacia arriba y dentro
del mango/tubo de extracción principal. (Fig. 4)
• Apriete la tuerca del manguito para asegurar el tubo de
extensión y la virola en sus posiciones de uso. (Fig. 5)
• Encaje la mordaza del mango «D» alrededor del tubo de
extensión.
Nota: la mordaza tiene bisagras. Al retirar el perno de fijación
(Fig. 6), se puede «abrir» la mordaza y colocarse alrededor
del tubo de extensión. Después se puede «cerrar» la mordaza
alrededor del tubo de extensión, se puede sustituir el perno de
fijación y apretarse para asegurar la mordaza en posición.
• Instale el mango «D» en la mordaza usando los dos (2)
tornillos hexagonales de cabeza hueca.
Nota: recomendamos posicionar la mordaza del mango «D»
justo detrás y tocando la virola del tubo de extensión. Esto
ubica el mango «D» en la posición más cómoda para la mayoría
de operarios.
