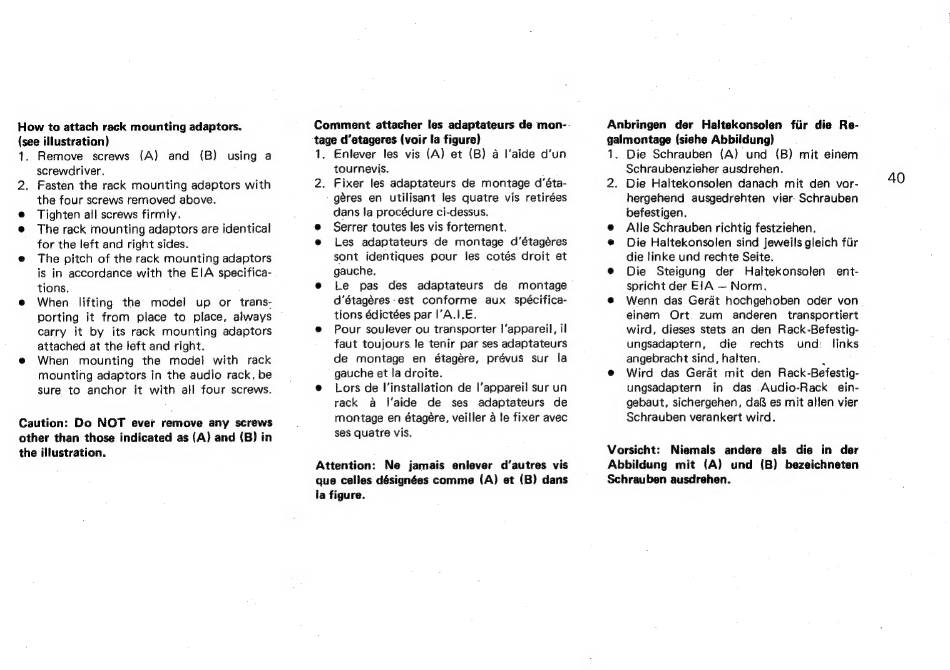

How to attach rack mounting adaptors.
(see illustration)
1. Remove
screws
(A) and
(B) using a
screwdriver.
2. Fasten the rack mounting adaptors with
the four screws removed above.
@
Tighten all screws firmly.
@
The rack mounting adaptors are identical
for the left and right sides.
e@
The pitch of the rack mounting adaptors
is in accordance with the EIA specifica-
tions,
@
When
lifting the model
up or trans-
porting
it from
place to place, always
carry
it by its rack mounting adaptors
attached at the left and right.
@
When
mounting
the model
with
rack
Mounting adaptors in the audio rack, be
sure to anchor
it with all four screws.
Caution:
Do NOT
ever remove
any screws
other than those indicated as (A) and (B) in
the illustration.
Comment
attacher les adaptateurs de mon-.-
tage d'etageres (voir la figure)
1. Enlever les vis (A) et (B) a l'aide d'un
tournevis.
;
2. Fixer les adaptateurs de montage d'éta-
géres en utilisant les quatre vis retirées
dans la procédure ci-dessus.
@
Serrer toutes les vis fortement.
@
tes
adaptateurs
de montage
d'étagéres
sont identiques pour les cotés droit et
gauche.
e@
Le
pas
des
adaptateurs
de
montage
d'étagéres est conforme
aux spécifica-
tions édictées par I'A.1.E.
e@
Pour soulever ou transporter l'appareil, il
faut toujours le tenir par ses adaptateurs
de montage
en
étagére,
prévus
sur
la
gauche et la droite.
@
Lors de Il'installation de l'appareil sur un
rack
a
I'aide
de
ses
adaptateurs
de
montage en étageére, veiller a le fixer avec
ses quatre vis.
Attention:
Ne
jamais enlever
d'autres vis
que celles désignées comme (A) et (B) dans
la figure.
Anbringen
der Haltekonsolen
fiir die Re-
galmontage (siehe Abbildung)
1. Die Schrauben
(A) und
(B) mit einem
Schraubenzieher ausdrehen.
2. Die Haltekonsolen danach
mit den vor-
hergehend
ausgedrehten
vier: Schrauben
befestigen.
®
Alle Schrauben richtig festziehen.
@
Die Haltekonsolen sind jeweils gleich flr
die linke und rechte Seite.
@
Die
Steigung
der
Haltekonsolen
ent-
spricht der EJA — Norm.
@
Wenn das Gerdt hochgehoben oder von
einem
Ort.
zum
anderen
transportiert
wird, dieses stets an den Rack-Befestig-
ungsadaptern,
die
rechts
und _ links
angebracht sind, halten.
,
®
Wird das Gerdt mit den Rack-Befestig-
ungsadaptern
in das Audio-Rack
ein-
gebaut, sichergehen, dal es mit allen vier
Schrauben verankert wird.
Vorsicht:
Niemals
andere
als die in der
Abbildung
mit
(A)
und
(B) bezeichneten
Schrauben ausdrehen.
40
