Guide d'utilisation Combi

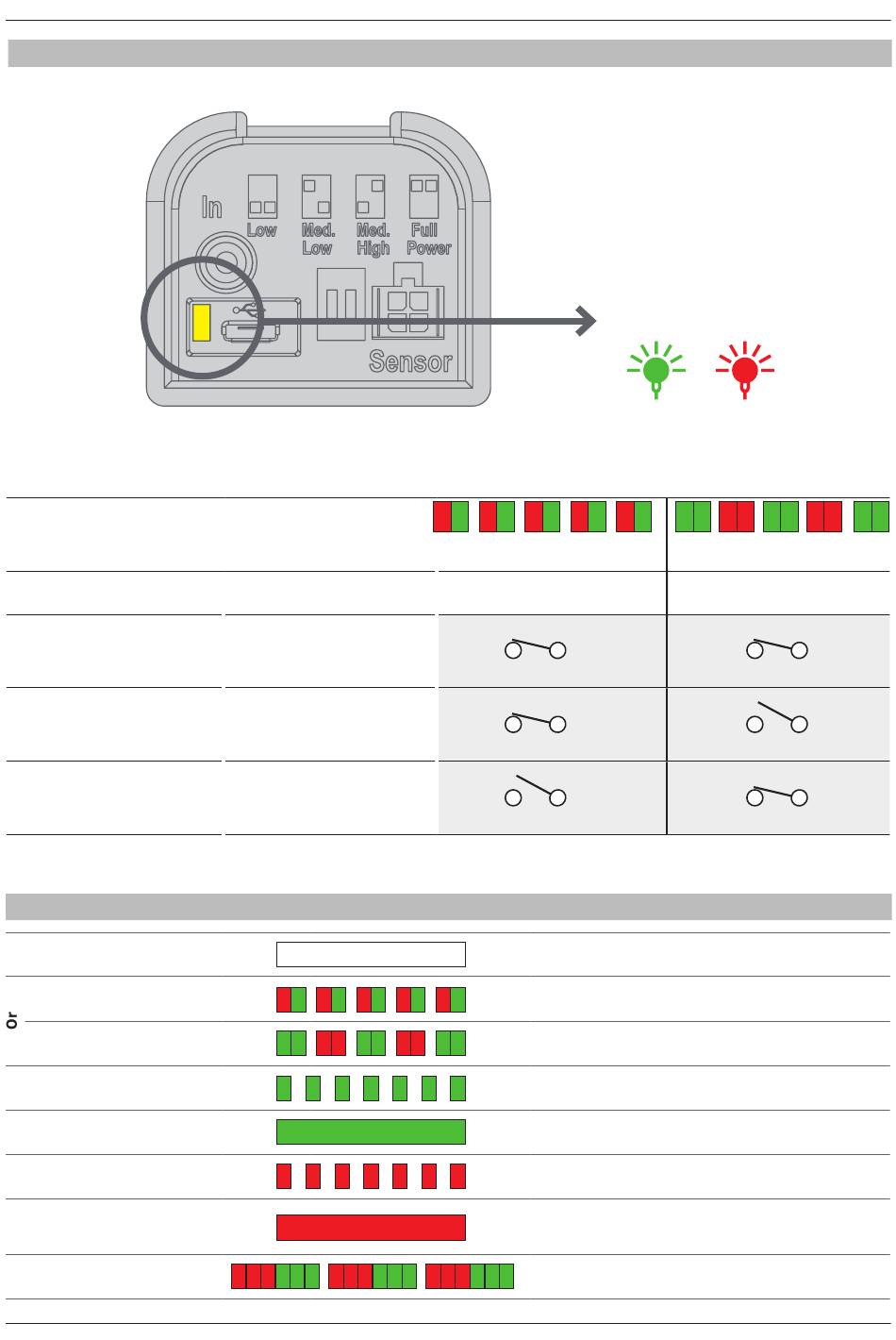

Signaux du relais d'alarme LED

Table d'opération de relais d'alarme
Séquences de démarrage
Etat de la pompe
Pas alimentée
Alimentée
Alimentée
❋ Le fonctionnement du relais d'alarme est configurable par l'utilisateur, voir page 39/40 ❋

Signaux LED en service

Pas alimentée
Séquence de démarrage
(Mode par défaut)
Démarrer la séquence
LED (Mode périphérique)
Mode veille -attendre d'eau
Pompage de l'eau
Mode de niveau d'eau
élevé
Mode d'alarme -relais
activé
Code reconfiguration
Niveau de condensat
N/A
Niveau d'alarme inférieur
Alarme activée
(normalement fermé)
Mode par défaut
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
La pompe est male connectée ou aucune tension d'entrée. Pro-
blème avec le système A / C ou l'alarme est male connectée
L'alternance rouge / vert clignote 5 fois seulement
puis s'arrête et passe en mode veille.
L'alternance rouge / vert clignote 5 fois seulement
puis s'arrête et passe en mode veille.
Vert clignotant en continu
Vert fixe. Fonctionnement normal
Rouge clignotant. Fonctionne avec un niveau d'eau
trop élevé
Rouge fixe. La pompe ne peut pas suivre l'arrivée d'eau.
Pour empêcher le débordement de l'eau, couper l'ali-
mentation A / C jusqu'à ce que le niveau d'eau diminue
La pompe fait 3 séquences supplémentaires, reconfi-
gurer les commutateurs pour plus de capacité
Français
(normalement ouvert)
Mode périphérique
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
NC COM
