MDC avec vanne tout ou rien type 6724 et type 6757

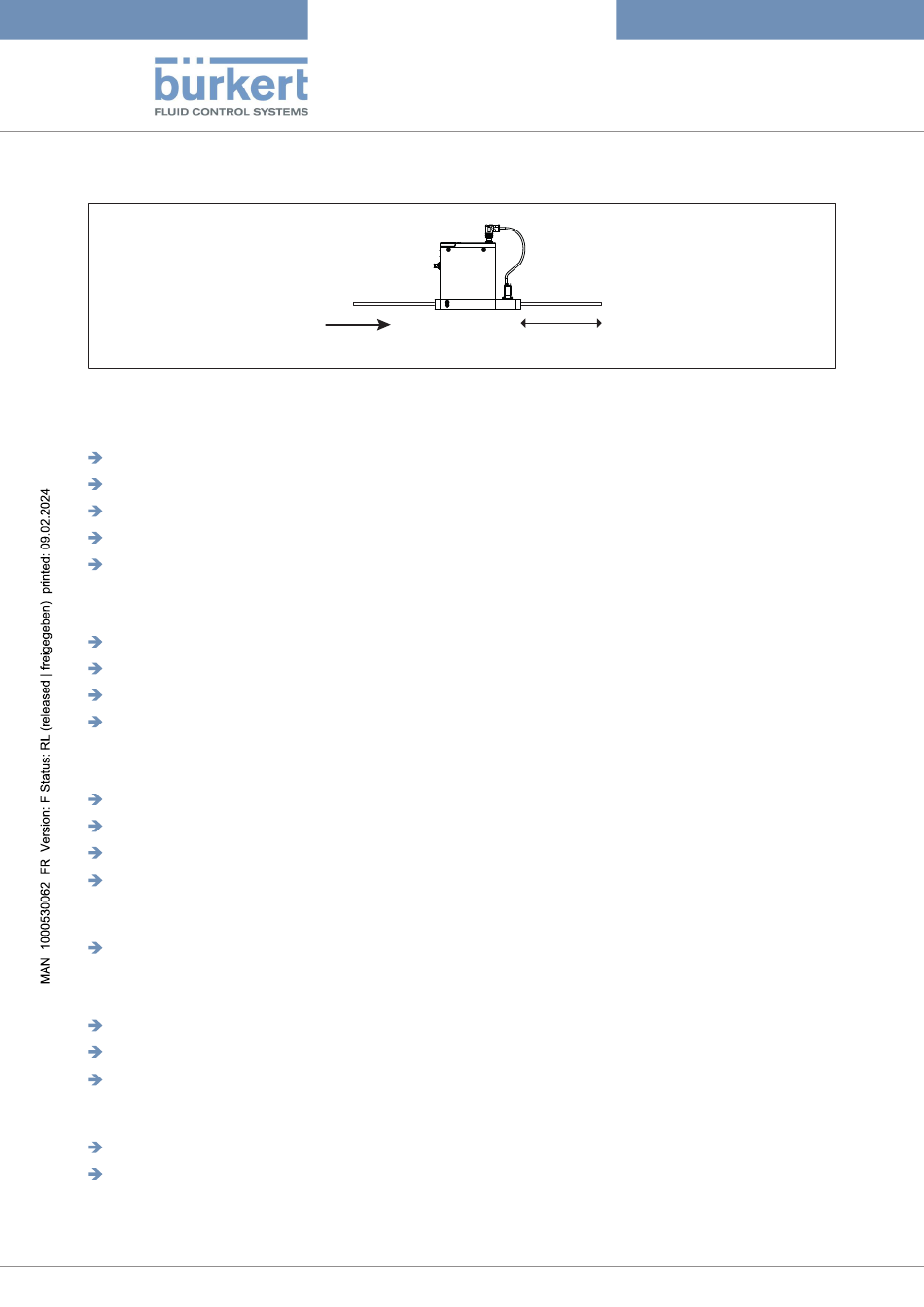

Fig. 9: Position de montage
5.2.1 Raccordements taraudés G1/8''
Retirer le capuchon de protection bouchant le raccordement fileté.
Procéder au raccordement fluidique d'un côté de l'appareil.
Respecter les instructions données par le fabricant du raccord utilisé.
Respecter les couples donnés par le fabricant du raccord utilisé.
Procéder au raccordement fluidique de l'autre côté de l'appareil de la même manière.
5.2.2 Raccordements taraudés NPT1/8''
Procéder au raccordement fluidique d'un côté de l'appareil.
Respecter les instructions données par le fabricant du raccord utilisé.
Respecter les couples donnés par le fabricant du raccord utilisé.
Procéder au raccordement fluidique de l'autre côté de l'appareil de la même manière.
5.2.3 Raccordements avec raccords à vide filetés
Retirer le capuchon de protection bouchant le raccordement.
Procéder au raccordement fluidique d'un côté de l'appareil.
Respecter les instructions données par le fabricant du raccord utilisé.
ATTENTION ! Pour éviter d'endommager l'étanchéité du raccord de fluide, il faut s'assurer de ver-
rouiller la partie hexagonale en place avec une deuxième clé.
Respecter les couples donnés par le fabricant du raccord utilisé.
Procéder au raccordement fluidique de l'autre côté de l'appareil de la même manière.
5.2.4 Raccordements avec raccords à olive filetés
Procéder au raccordement fluidique d'un côté de l'appareil.
Respecter les instructions données par le fabricant du raccord utilisé.
ATTENTION ! Pour éviter d'endommager l'étanchéité du raccord de fluide, il faut s'assurer de ver-
rouiller la partie hexagonale en place avec une deuxième clé.
Respecter les couples donnés par le fabricant du raccord utilisé.
Pour la variante alliage C22 : visser le raccord dans le bloc de base et serrer au couple de 20 Nm.
Procéder au raccordement fluidique de l'autre côté de l'appareil de la même manière.
28
Sens de l'écoulement
Type 8756 Batch
Connexion fluide
Optimal, 1 mètre
