2 – Nomenclature et fonctions des parties
• N'activez l'alimentation fantôme que si vous utilisez
un microphone à condensateur la nécessitant. Activer
l'alimentation fantôme quand vous avez connecté un
micro dynamique ou autre micro ne la nécessitant pas peut
endommager cette unité et l'équipement connecté.
• Si vous utilisez en même temps des micros électrostatiques
nécessitant une alimentation fantôme et des micros
dynamiques, veillez à utiliser des micros dynamiques
symétriques. Les micros dynamiques asymétriques ne peuvent
pas être utilisés quand l'alimentation fantôme est activée.

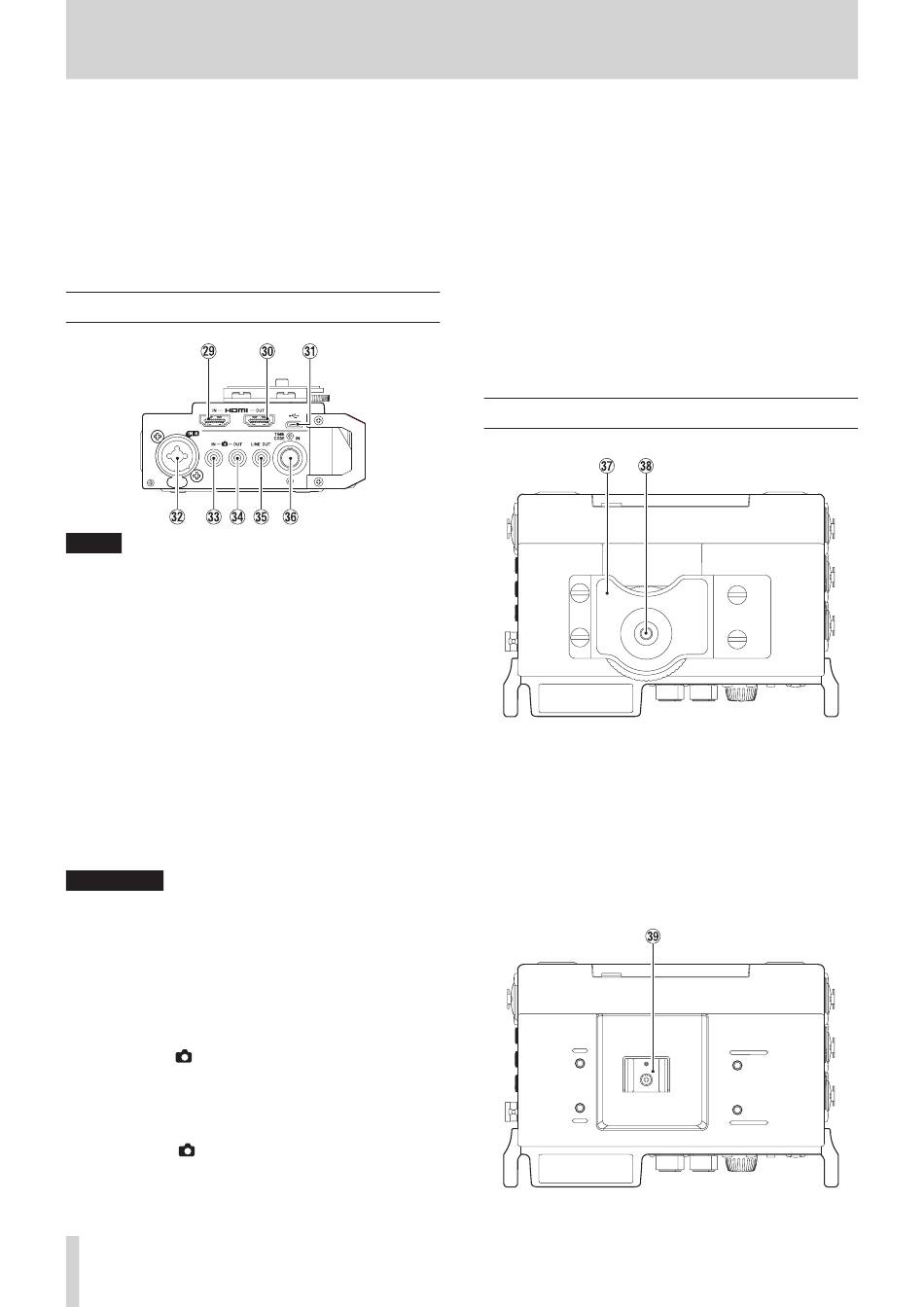

Face latérale droite
NOTE
Lors de la connexion et de l'utilisation de fiches d'appareils
externes, n'appliquez pas de force excessive sur celles-ci. En
particulier, veillez à ne pas appliquer une trop grande force
si vous utilisez un adaptateur jack standard/mini-jack. Cela
pourrait endommager l'équipement.
Port d'entrée HDMI IN
l
Branchez-y un APN reflex ou autre appareil source HDMI.
Port de sortie HDMI OUT
;
Branchez-y un moniteur HDMI ou autre appareil à synchro
HDMI.
Port micro USB
z
Utilisez le câble USB fourni pour le raccorder au port USB
d'un ordinateur (voir « 8 – Branchement à un ordinateur » en
page 35).
L'alimentation peut être fournie au travers du câble USB livré
avec l'unité ou par un adaptateur secteur PS-P515U TASCAM
(vendu séparément).
ATTENTION
L'unité doit être branchée directement à l'ordinateur et non
au travers d'un concentrateur (hub) USB.
Prise IN 4 (XLR/jack 6,35 mm 3 points (TRS°))
x
Cette prise jack analogique symétrique est une entrée micro
XLR et jack TRS standard.
XLR (1 : masse, 2 : point chaud, 3 : point froid)
3 points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
Prise d'entrée
IN (mini-jack 3,5 mm stéréo)
c
Utilisez un câble mini-jack stéréo pour la raccorder à la prise
de sortie audio de la caméra.
Référez-vous au mode d'emploi de la caméra pour identifier
ses prises (voir « Branchements de caméra » en page 16).
Prise de sortie
OUT (mini-jack 3,5 mm stéréo)
v
Utilisez un câble mini-jack stéréo pour la raccorder à la prise
d'entrée externe de la caméra.
8
TASCAM DR-701D
Utilisez le paramètre
CAMERA
pour régler le volume de sortie par cette prise (voir
LEVEL
« Réglage du volume de lecture » en page 18).
Référez-vous au mode d'emploi de la caméra pour identifier
ses prises (voir « Branchements de caméra » en page 16).
Prise LINE OUT (mini-jack 3,5 mm stéréo)
b
Utilisez un câble à mini-jack stéréo pour relier cette prise de
sortie ligne à la prise d'entrée ligne d'un appareil externe.
Utilisez le paramètre
LINE
pour régler le volume de sortie par cette prise (voir
« Réglage du volume de lecture » en page 18).
Prise d'entrée TIME CODE IN
n
Utilisez un câble BNC pour la raccorder à la prise de sortie de
time code d'un appareil externe (voir « Branchement d'un
générateur de time code » en page 17).
Face supérieure
Fixation pour APN reflex
m
Utilisez cette fixation, préinstallée sur l'unité, avec la vis de
montage de l'APN reflex.
Si vous ne voulez pas utiliser cette fixation, utilisez une pièce
de monnaie ou un autre outil pour retirer ces quatre vis de
fixation.
Vis de montage sur APN reflex (1/4 de pouce)
,
Sert à fixer cette unité sous un appareil photo ou par
exemple, un rack qui accepte les vis de montage d'appareil
photo.
de la page
OUTPUT
de la page
OUTPUT LEVEL
