Face Latérale Droite; Face Latérale Gauche; Face Avant - Tascam TEAC PROFESSIONAL DR-100 Mode D'emploi

3–Nomenclature et fonctions des pièces
des marqueurs. (Voir "Ajouter manuellement des
marqueurs à un enregistrement" en page 31.)
i Molette
Utilisez-la pour sélectionner des paramètres et
changer leur valeur dans les écrans de réglage.
(Voir "10–Réglages et informations" en page 40.)
Sert aussi à changer la position de lecture dans une
piste. (Voir "Emploi de la molette pour changer la
position de la tête de lecture" en page 33.)

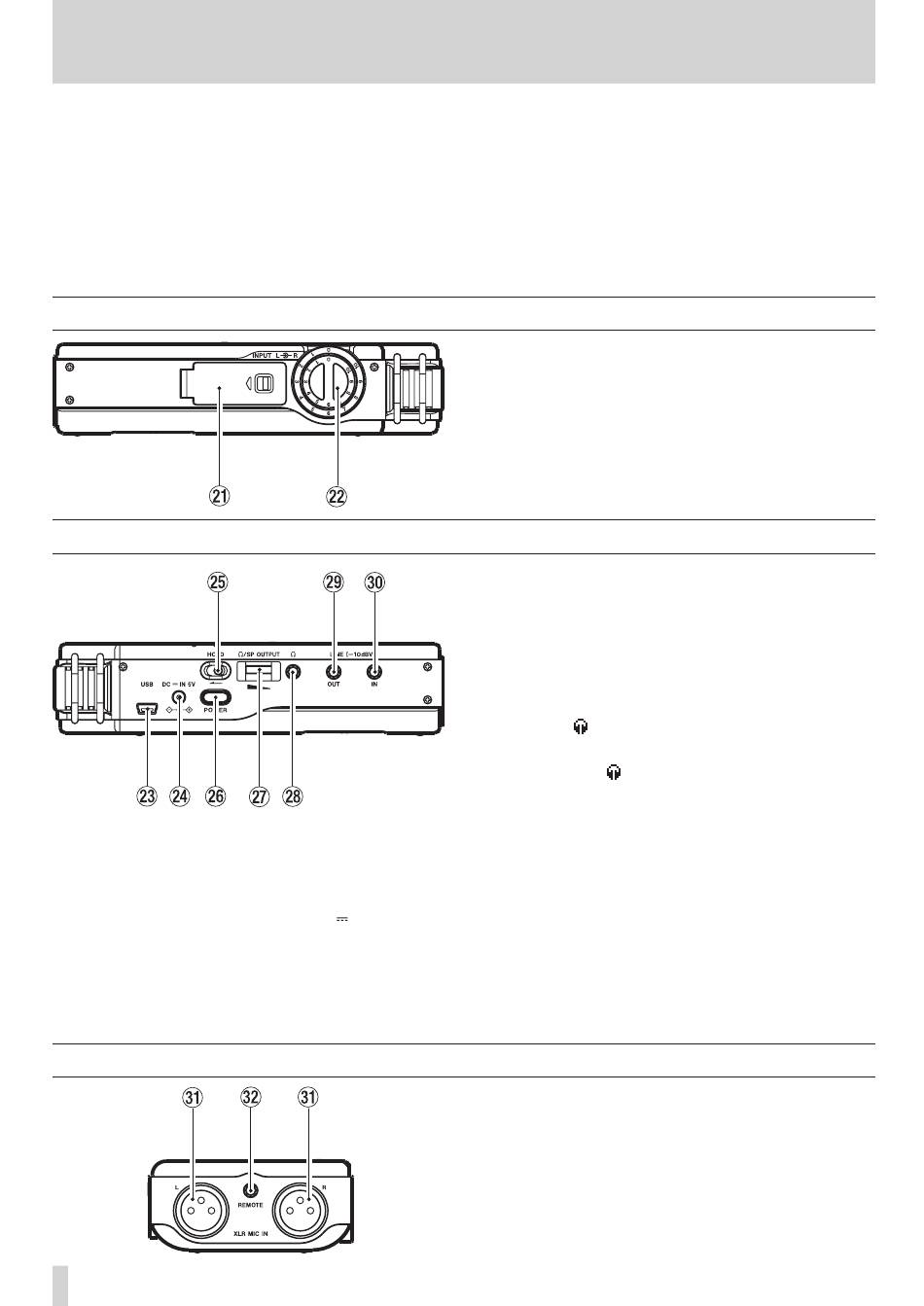

Face latérale droite
Face latérale gauche
d Port USB
Branchez un ordinateur à l'aide du câble USB
fourni. (Voir "8–Branchement à un ordinateur" en
page 37.)
f Connecteur d'alimentation DC
Branchez un adaptateur secteur PS-P520 (vendu
séparément). Ne branchez aucun autre type
d'adaptateur secteur.

Face avant

14
TASCAM DR-100
o Sélecteur INPUT
Réglez-le sur la source de signal entrant désirée.
(Voir "Sélectionner l'entrée" en page 25.)
p Touche PB CONTROL
Utilisez-la pour ouvrir et fermer l'écran de
contrôle de lecture et pour commuter ON/OFF ses
fonctions. (Voir "Régler la vitesse de lecture (PB
CONTROL)" en page 36.)
a Compartiment de batterie
(batterie lithium-ion spécialisée)
Compartiment pour la batterie lithium-ion dédiée
à l'appareil. (Voir "Emploi de la batterie lithium-
ion" en page 17.)
s Bouton de niveau d'entrée
Règle le volume d'entrée. (Voir "Régler le niveau
d'entrée" en page 27.)
g Commutateur HOLD
Poussez-le dans la direction de la flèche pour
activer la fonction de verrouillage (Hold) qui évite
les opérations involontaires.
h Touche POWER
Pressez-la et maintenez-la pour mettre sous et
hors tension.
j Volume
Sert à régler le volume de sortie au casque.
k Connecteur
Utilisez-le pour brancher un casque. (Voir
"Branchement de moniteurs et casque" en page
21).
l Connecteur LINE OUT
Utilisez un câble à mini-jack stéréo pour le relier
au connecteur d'entrée ligne d'un appareil externe.
(Voir "Branchement de moniteurs et casque" en
IN 5V
page 21.)
; Connecteur LINE IN
Utilisez un câble à mini-jack stéréo pour le relier au
connecteur de sortie ligne d'un équipement audio
ou autre appareil externe. (Voir "Enregistrement
d'un appareil externe (LINE)" en page 26.)
z Connecteurs XLR MIC IN
Branchez ici les micros externes (Voir
"Enregistrement par des micros externes (XLR)"
en page 26.)
x Connecteur REMOTE
Connectez ici la télécommande filaire fournie.
(Voir "Emploi de la télécommande" en page 19.)
/SP OUTPUT
