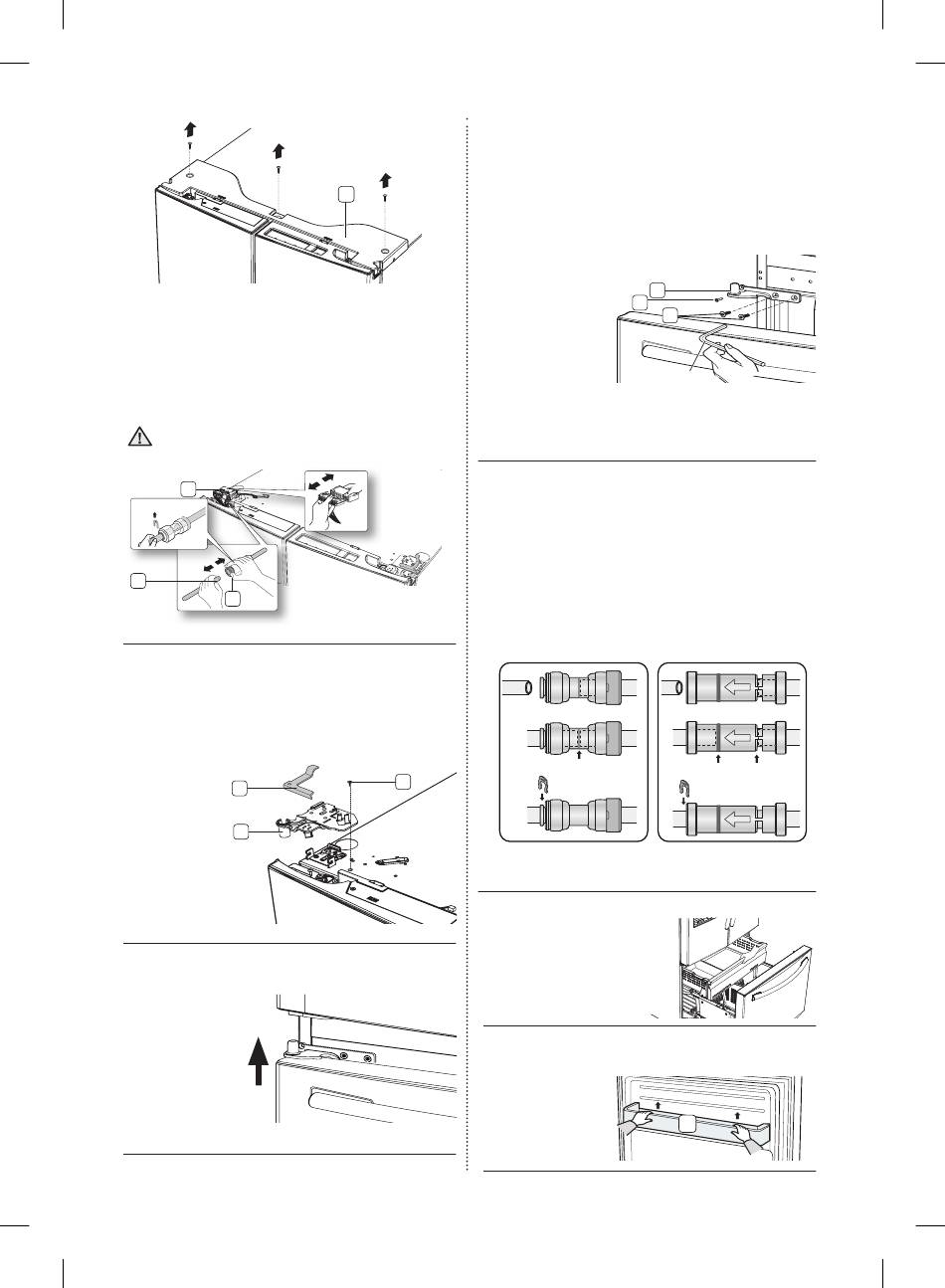

2. Débranchez les deux connecteurs ( 2 ) sur la
porte gauche. Pour retirer le coupleur d'eau
de la charnière, tournez-le et dégagez-le de
la charnière. Retirez le tuyau d'eau (3) tout en
appuyant sur la partie indiquée (4) du coupleur
du tuyau d'eau.
Si le coupleur comporte une bride rouge,
retirez-la avant d'enlever le tuyau.
ATTENTION
2
Bride rouge
(1/4")
3
4
3. Tirez sur le levier de charnière puis dégagez-le ( 5 ) .
Retirez les vis de terre ( 6 ) fixées aux charnières
supérieures gauche de la porte à l'aide d'un
tournevis cruciforme (+). Retirez les charnières
supérieures droite et gauche de la porte ( 7 ).
5
7
4. Soulevez la porte pour la retirer.
08_ installation
DA68-02603A-03.indb 8
5. Retirez les vis ( 8 ) fixées aux charnières inférieures
des portes droite et gauche à l'aide d'un tournevis
cruciforme (+). Retirez les deux boulons à tête
hexagonale ( 9 ) fixés aux charnières inférieures
1
des portes droite et gauche à l'aide d'une
clé hexagonale (3/16"). Retirez les charnières
inférieures des portes droite et gauche (10).
REMETTRE EN PLACE LES
PORTES DU RÉFRIGÉRATEUR
Pour remonter les portes du réfrigérateur après
l'avoir déplacé jusqu'à son emplacement final,
assemblez les pièces dans l'ordre inverse.
1. Le tuyau d'eau doit être inséré jusqu'au centre
du coupleur transparent (Type A) ou jusqu'aux
lignes de guidage (Type B) afin d'éviter toute
fuite d'eau au niveau du distributeur.
2. Insérez
et vérifiez qu'elle maintienne fermement le tuyau.
Type A
Centre du coupleur transparent
6
DÉMONTAGE DU TIROIR DU CONGÉLATEUR
1. Soulevez le tiroir supérieur pour le retirer.
2. Retirez la barre de retenue du compartiment
du congélateur ( 1 ) en la soulevant.
10
8
9
Clé hexagonale
la bride dans l'emplacement prévu à cet effet
Type B
Distributeur
Les lignes de guidage
Bride A (1/4")
Bride A (1/4")
(6,35 mm)
(6,35 mm)
1
13. 4. 25.
