Barre Phantom 60 LED
La barre Phantom 60 LED peut être utilisée avec une console de contrôle en mode contrôle ou sans
console en mode autonome.
Panneau de contrôle
Mode de contrôle DMX
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle Si un signal
DMX est présent, le témoin LED DMX clignote.
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel la barre Phantom 60 LED répondra au contrôleur.
Si vous utilisez la console, retenez que l'unité possède 41 canaux.
Si vous utilisez plusieurs Phantoms, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Phantom devrait être 1 (001) ; celle du second Phantom devrait être
1+41 = 42 (042) ; celle du troisième Phantom devrait être 42+41 = 83 (083), etc. Assurez-vous qu'il n'y a
pas de superposition entre les canaux pour pouvoir contrôler chaque Phantom correctement. Si un ou
deux Phantoms partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Phantoms, vous pouvez commencer à les faire fonctionner par
le biais de vos contrôleurs d'éclairage.
Remarque : Une fois allumé, la barre Phantom 60 LED détecte automatiquement si des données DMX 512
sont reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la LED DMX ne clignote pas.
Le problème peut être lié au fait que :
le câble XLR venant du contrôleur n'est pas connecté à l'entrée de la barre Phantom 60 LED.
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 15 secondes
Si vous n'appuyez sur aucun bouton pendant 15 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez ou tournez la commande MENU (03).
Une fois que vous avez appuyé ou tourné cette commande, l'affichage s'allume.
Code commande : 40061
Appuyez et tournez la commande pour
naviguer dans les options du menu.
13

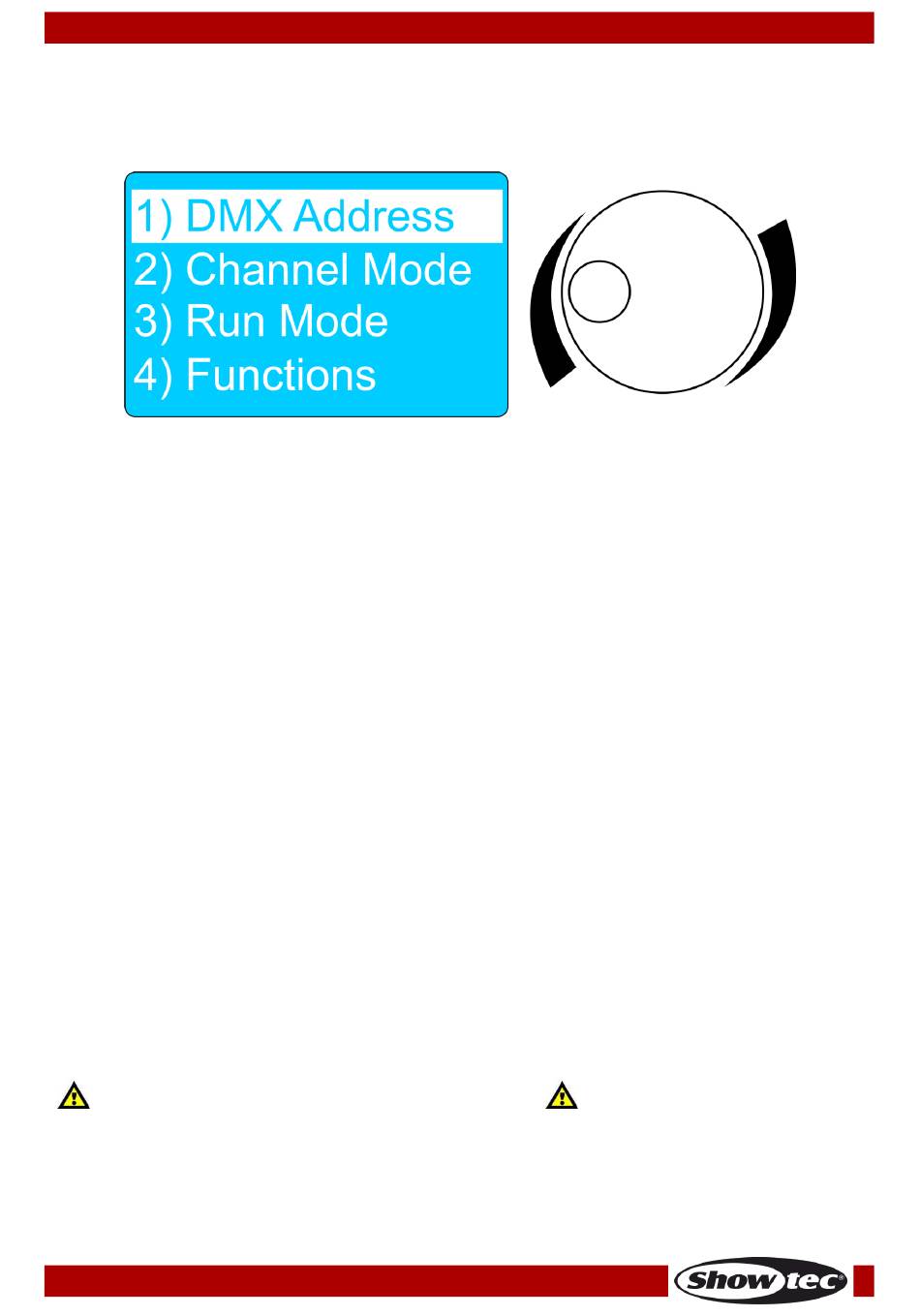

Schéma 05
