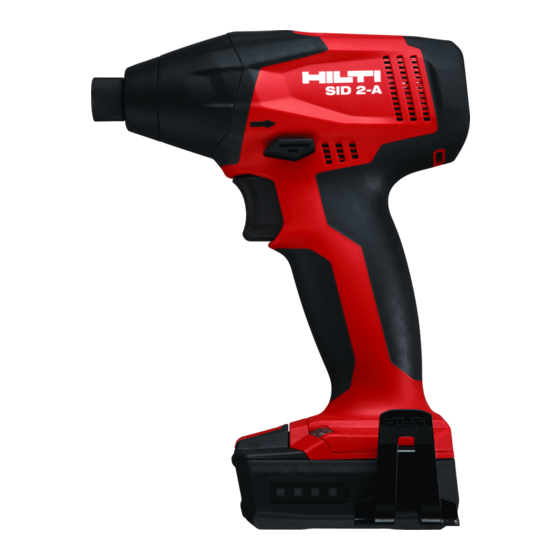

Hilti SID 2-A Mode D'emploi
  1. Manuels
  2. Marques
  3. Hilti Manuels
  4. Outils électroportatifs
  5. SID 2-A
  6. Mode d'emploi
Hilti SID 2-A Mode D'emploi

Hilti SID 2-A Mode D'emploi

Boulonneuse à choc sans fil à guidage manuel
Masquer les pouces Voir aussi pour SID 2-A:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
SID 2­A
Printed: 11.07.2019 | Doc-Nr: PUB / 5206157 / 000 / 04
English
1
Français
14
Español
29
Português
43

Publicité

loading

Manuels Connexes pour Hilti SID 2-A

Sommaire des Matières pour Hilti SID 2-A

  • Page 1 English Français Español SID 2­A Português Printed: 11.07.2019 | Doc-Nr: PUB / 5206157 / 000 / 04...
  • Page 2 Printed: 11.07.2019 | Doc-Nr: PUB / 5206157 / 000 / 04...
  • Page 3 Printed: 11.07.2019 | Doc-Nr: PUB / 5206157 / 000 / 04...
  • Page 4 SID 2­A Original operating instructions ......1 Mode d'emploi original ....... 14 Manual de instrucciones original .
  • Page 5 Information about the documentation 1.1 About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product.
  • Page 6 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product.
  • Page 7 The technical documentation is filed here: Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany Safety 2.1 General power tool safety warnings WARNING Read all safety warnings, instructions, illustrations and specifications provided with this power tool.
  • Page 8 ▶ If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety ▶ Stay alert, watch what you are doing and use common sense when operating a power tool.
  • Page 9 ▶ Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. ▶ Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation.
  • Page 10 Service ▶ Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. ▶ Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.
  • Page 11 The product described is a hand-held cordless impact screwdriver. It is designed for tightening and releasing nuts, bolts, anchors and wood screws. • Use only Hilti Li-ion batteries of the B 12 series with this product. • Use only Hilti-approved battery chargers to charge these batteries. More information is available from your Hilti Store or from: www.hilti.group...
  • Page 12 5 seconds after releasing the control switch. 3.4 Items supplied Impact screwdriver, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group. Technical data 4.1 Technical data SID 2­A Rated voltage 10.8 V...
  • Page 13 Operation 5.1 Inserting the battery CAUTION Risk of injury by short circuit or falling battery! ▶ Before inserting the battery, make sure that the contacts on the battery and the contacts on the product are free of foreign matter. ▶ Make sure that the battery always engages correctly. 1.
  • Page 14 2. Pull the chuck ring forward and hold it in this position. 3. Push the accessory tool into the chuck as far as it will go (until it engages). 5.8 Removing the accessory tool CAUTION Risk of injury by the accessory tool! The accessory tool might be hot or have sharp edges.
  • Page 15 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
  • Page 16 The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appli- ances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
  • Page 17 ▶ Dispose of the battery at your Hilti Store, or consult your local govern- mental garbage disposal or public health and safety resources for disposal instructions. ▶ Do not dispose of power tools, electronic equipment or batteries as household waste! Manufacturer’s warranty...
  • Page 18 Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
  • Page 19 Vitesse de rotation de référence Courant continu Accu lithium-ions Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Le produit prend en charge la transmission de données sans fil com- patible avec les plates-formes iOS et Android.
  • Page 20 Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité 2.1 Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
  • Page 21 Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre.
  • Page 22 ▶ Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée.
  • Page 23 ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à...
  • Page 24 Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil. ▶ Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.
  • Page 25 Déposer le produit à un endroit non inflammable d'où il peut être surveillé, à une distance suffisante de matériaux inflammables et le laisser refroidir. Si tel est le cas, il convient de contacter le S.A.V Hilti. Description 3.1 Vue d'ensemble du produit Inverseur du sens de rotation Éclairage...
  • Page 26 été conçu pour le serrage et le desserrage d'écrous, de boulons, de cheville et de vis à bois. • Pour ce produit, utiliser exclusivement les accus Li­Ion Hilti de la série B 12. • Pour ces accus, n'utiliser que des chargeurs homologués par Hilti.
  • Page 27 Caractéristiques techniques 4.1 Caractéristiques techniques SID 2­A Tension de référence 10,8 V Poids selon la procédure EPTA 01/2003 1,1 kg (2,4 lb) Vitesse de rotation à vide de référence 0 tr/min … 2.500 tr/min 4.2 Batterie Tension nominale de l'accu 10,8 V Température de service en cours de service −17 ℃...
  • Page 28 5.4 Mise en marche ▶ Appuyer sur le variateur électronique de vitesse. ➥ La vitesse de rotation peut être réglée en faisant varier la profondeur d'enfoncement. 5.5 Arrêt ▶ Relâcher le variateur électronique de vitesse. 5.6 Sélection du sens de rotation droite / gauche Un dispositif de blocage empêche toute inversion du sens de rotation lorsque le moteur tourne.
  • Page 29 • En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiatement réparer par le S.A.V. Hilti. • Après des travaux de nettoyage et d'entretien, vérifier si tous les équipe- ments de protection sont bien en place et fonctionnent parfaitement.
  • Page 30 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Transport et stockage des appareils sur accu Transport ATTENTION Mise en marche inopinée lors du transport !
  • Page 31 ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !
  • Page 32 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Français 2081237 *2081237* Printed: 11.07.2019 | Doc-Nr: PUB / 5206157 / 000 / 04...
  • Page 33 Información sobre la documentación 1.1 Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
  • Page 34 Velocidad de medición Corriente continua Batería de Ion-Litio Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicacio- nes recogidas en el capítulo Uso conforme a las prescripciones. El producto permite la transferencia de datos inalámbrica, compati- ble con plataformas iOS y Android.
  • Page 35 Encontrará una reproducción del organismo certificador al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad 2.1 Indicaciones generales de seguridad para herramientas eléctri-...
  • Page 36 riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica.
  • Page 37 La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. ▶ Siempre que sea posible montar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente.
  • Page 38 ▶ Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la herramienta eléctrica con seguridad en situaciones imprevistas. Uso y manejo de la herramienta de batería ▶...
  • Page 39 conductores puede traspasar la conductividad a las partes metálicas de la herramienta y producir descargas eléctricas. 2.3 Indicaciones de seguridad adicionales de la atornilladora Seguridad de las personas ▶ Utilice el producto solo si está en perfecto estado técnico. ▶ Nunca efectúe manipulaciones o modificaciones en la herramienta. ▶...
  • Page 40 Está destinada a apretar y aflojar tuercas, pernos, tacos y tornillos para madera. • Para este producto utilice únicamente las baterías de Ion-Litio de Hilti de la serie B 12. • Para estas baterías, utilice exclusivamente los cargadores suministra- dos por Hilti.
  • Page 41 3.4 Suministro Atornilladora de impacto, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group. Datos técnicos 4.1 Datos técnicos SID 2­A Tensión nominal...
  • Page 42 Manejo 5.1 Colocación de la batería PRECAUCIÓN Riesgo de lesiones por cortocircuito o caída de la batería. ▶ Antes de insertar la batería, asegúrese de que los contactos de la batería y del producto estén libres de cuerpos extraños. ▶ Asegúrese de que la batería encaje siempre correctamente. 1.
  • Page 43 3. Encaje el útil de inserción en el portaútiles introduciéndolo hasta el tope. 5.8 Desmontaje del útil PRECAUCIÓN Riesgo de lesiones por herramienta de inserción. El útil puede estar caliente o afilado. ▶ Utilice guantes de protección mientras esté usando la herramienta y al cambiar de útil.
  • Page 44 • No utilice el producto si presenta daños o fallos que afecten al funcio- namiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.
  • Page 45 La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
  • Page 46 ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.
  • Page 47 Indicações sobre a documentação 1.1 Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
  • Page 48 Velocidade nominal Corrente contínua Bateria de iões de lítio Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projec- tada. O produto suporta a transmissão de dados sem fios, que é compatí- vel com plataformas iOS e Android.
  • Page 49 Na parte final desta documentação encontra uma reprodução do organismo de certificação. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança 2.1 Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e...
  • Page 50 afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque eléctrico. ▶ Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques eléctricos.
  • Page 51 Utilização e manuseamento da ferramenta eléctrica ▶ Não sobrecarregue a ferramenta. Use para o seu trabalho a ferra- menta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites. ▶ Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já...
  • Page 52 possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio. ▶ Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico.
  • Page 53 ▶ Durante a utilização da ferramenta, use óculos de protecção adequados, capacete de protecção, protecção auricular, luvas de protecção e más- cara antipoeiras. ▶ Também deve usar luvas de protecção durante a substituição de acessó- rios. Tocar no acessório pode causar ferimentos por corte e queimaduras. ▶...
  • Page 54 O produto descrito é uma chave de impacto a bateria de utilização manual. Destina-se a apertar e remover porcas, pernos, ancoragens e parafusos em madeira. • Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 12. • Utilize apenas carregadores aprovados pela Hilti para estas baterias.
  • Page 55 é possível consultar o estado de carga. 3.4 Incluído no fornecimento Chave de impacto, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group. Características técnicas 4.1 Características técnicas SID 2­A Tensão nominal...
  • Page 56 5.2 Retirar a bateria 1. Pressione os botões de destravamento da bateria. 2. Retire a bateria para fora do suporte da ferramenta. 5.3 Carregar a bateria 1. Antes de carregar, leia o manual de instruções do carregador. 2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos.
  • Page 57 • Verificar, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito. • Em caso de danos e/ou perturbações de funcionamento, não operar o produto. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti. 2081237 Português *2081237*...
  • Page 58 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group. Transporte e armazenamento de ferramentas de bate- rias recarregáveis Transporte...
  • Page 59 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
  • Page 60 ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico! Garantia do fabricante ▶ Em caso de dúvidas quanto às condições de garantia, contacte o seu parceiro Hilti local.
  • Page 61 Printed: 11.07.2019 | Doc-Nr: PUB / 5206157 / 000 / 04...
