Levelflex FMP56, FMP57 FOUNDATION Fieldbus
Endress+Hauser
2.

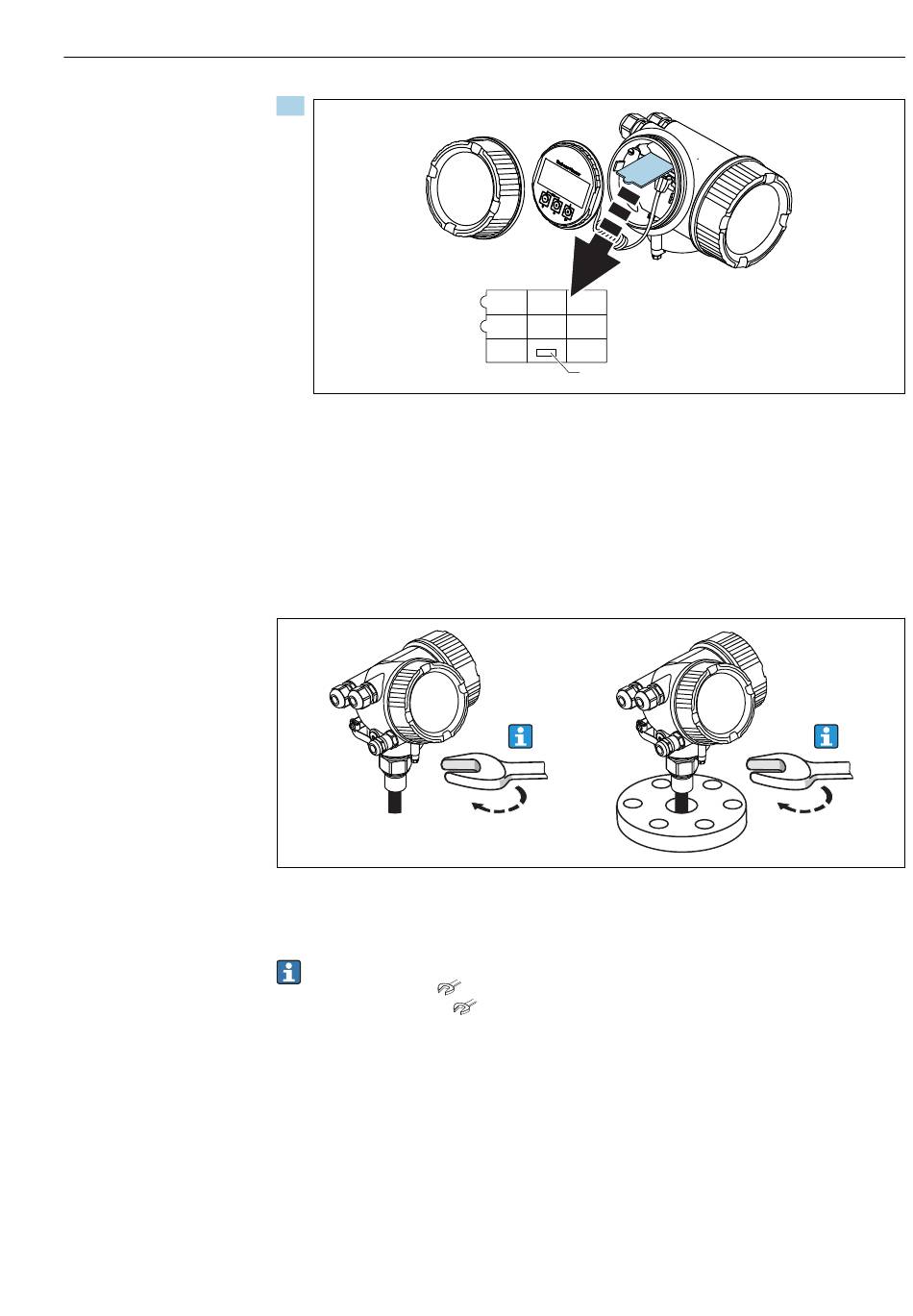

1 Champ pour la nouvelle longueur de sonde
À des fins de documentation, consigner la nouvelle longueur de sonde dans le
manuel d' I nstructions condensées qui se trouve dans le boîtier de l' é lectronique
derrière l' a fficheur.
6.2.3 Montage de l'appareil
Montage d'appareils avec un raccord fileté
Visser l' a ppareil avec le raccord fileté dans un manchon ou une bride, puis le fixer à la cuve
de process via le manchon/la bride.
• Visser uniquement au niveau de l' é crou hexagonal :
• Filetage 3/4" :
• Filetage 1-1/2" :
• Couple de serrage maximal autorisé :
• Filetage 3/4" : 45 Nm
• Filetage 1-1/2" : 450 Nm
• Couple recommandé lors de l' u tilisation du joint en fibre aramide fourni et avec une
pression de process de 40 bar (uniquement FMP51, aucun joint n' e st fourni avec le
FMP54) :
• Filetage 3/4" : 25 Nm
• Filetage 1-1/2" : 140 Nm
• En cas de montage dans des cuves métalliques, assurer un bon contact métallique
entre le raccord process et la cuve.
1
36 mm
55 mm
Montage
A0014241
A0012528
