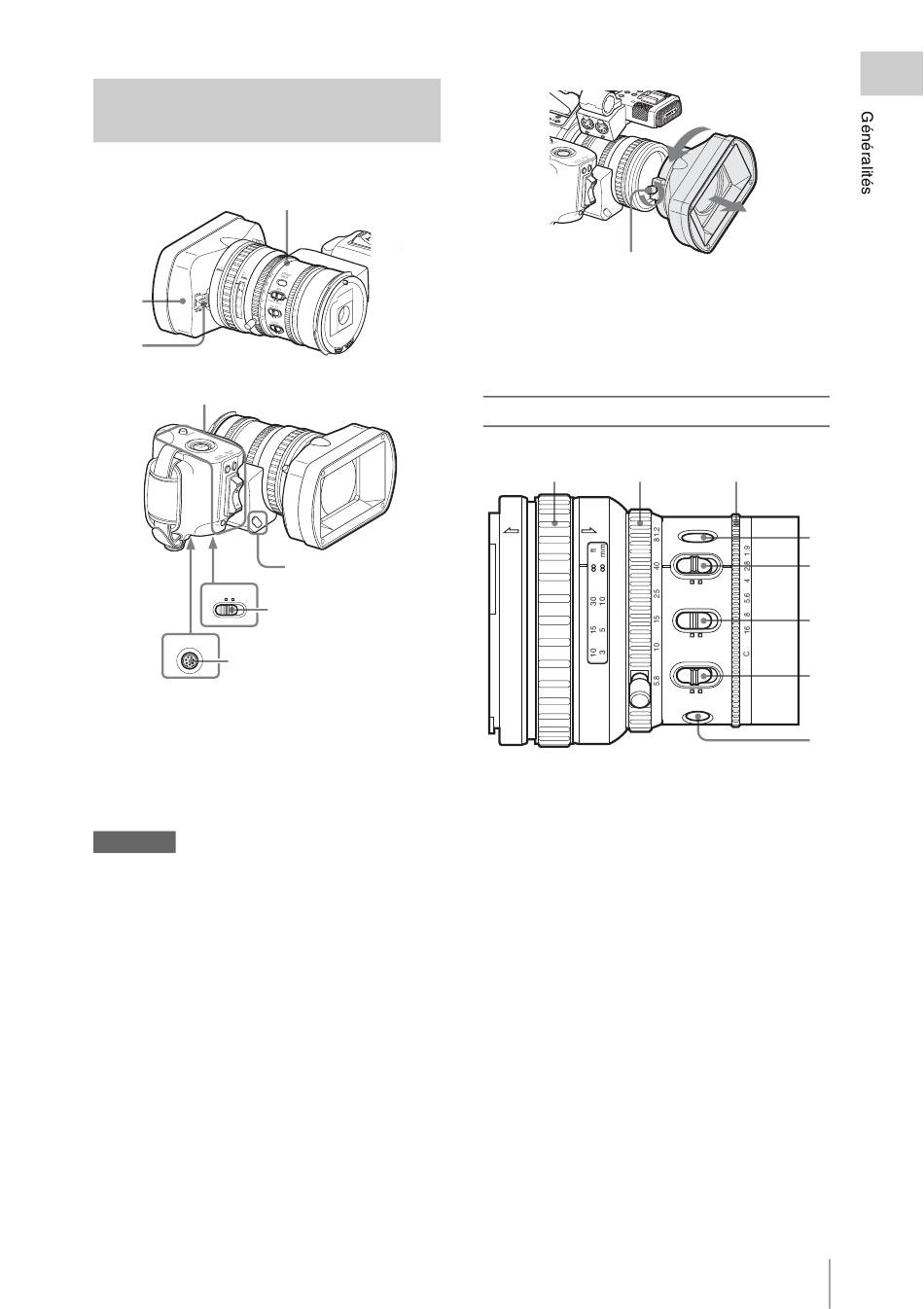

Objectif zoom VCL-614B2X
(Fourni)
Bloc de commande de
l'objectif (page 19)
1
2
Commandes sur la
poignée (page 20)
ZOOM
MANU
SERVO
LENS
REMOTE
4
1.
Capot protecteur de l'objectif
2.
Levier d'ouverture/fermeture de
capuchon d'objectif (page 50)
3.
Commutateur ZOOM (page 64)
4.
Connecteur LENS REMOTE (page 65)
Remarque
L'objectif est correctement réglé en usine. Ne
touchez pas aux commandes du bloc de
commande de l'objectif.
Pour retirer le capot protecteur de l'objectif
1 Desserrez la vis de fixation du capot, 2
tournez le capot dans le sens de la flèche, 3 et
tirez.
OF F
ON
Cache du bloc de
commande de l'objectif
(Voir « Remarque »
3
ci-dessous.)
LO CK
RE LE
AS E
1
Vis de fixation du capot
Pour réadapter le capot, alignez les repères du
capot sur ceux du caméscope, tournez-le dans le
sens inverse du retrait et serrez la vis de fixation.
Bloc de commande de l'objectif
1
2
FULL
AF
MF
1.
Bague de mise au point (page 66)
2.
Bague de zoom (page 64)
3.
Bague de diaphragme (page 63)
4.
Bouton STEADY SHOT (page 69)
5.
Commutateur IRIS (page 63)
6.
Commutateur MACRO (page 68)
7.
Commutateur FOCUS (page 67)
8.
Bouton PUSH AF (mise au point
automatique) (page 67)
Identifications des pièces
2
3
3
STEADY
SHOT
4
IRIS
5
MANU AUTO
MACRO
6
OFF ON
FOCUS
7
MANU AUTO
PUSH AF
8
19
