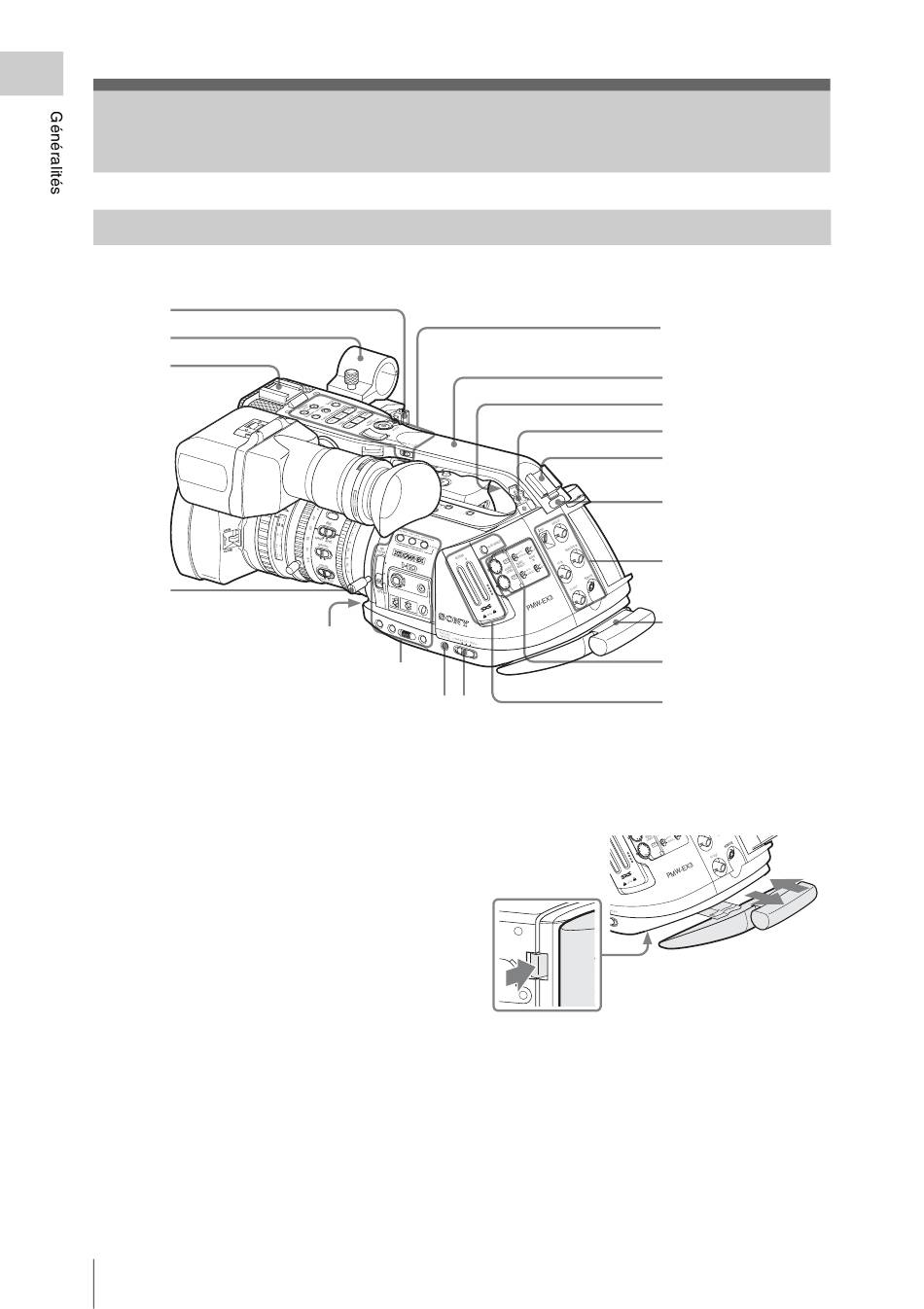

Identifications des pièces
Caméscope
1
2
3
1 6 :9 W
ID E S
C R E E
N
4
Bloc de commande inférieur avant
(page 17)
Panneau de commande latéral (page 17)
Pour les fonctions et l'usage, voir les pages
indiquées entre parenthèses.
1.
Attache-câble pour microphone externe
(page 73)
2.
Support de microphone externe (page 73)
3.
Griffe porte-accessoire avant
Pour attacher un accessoire optionnel comme
une lampe vidéo.
4.
Levier de porte-objectif (page 34)
5.
Poignée
6.
Haut-parleur intégré (page 106)
7.
Attache-câble pour accessoires optionnels
(page 73)
8.
Griffe porte-accessoire arrière
Pour attacher un accessoire optionnel comme
l'unité de disque dur professionnel PHU-
220R (page 45).
9.
Voyant Tally arrière (page 51, page 168)
14
Identifications des pièces
O FF
O N
2
1
-
FU LL
AU TO
FR A M
E
+
G AI N
W H IT
E BA
L
L
BA RS
M
/C AM
AT W
H
B
A
PR ST
S TA
T U S
M E N
U
S E L/
S E T
C AN
C EL
12
11
10.
11.
12.
Panneau de commande
sur l'anse (page 16)
5
6
7
8
9
Panneau du
connecteur arrière
(page 16)
10
Bloc de commande
audio (page 16)
Bloc de fentes de
cartes (page 17)
Epaulière
Vous pouvez la retirer de la façon suivante :
Poussez le bouton en bas pour
déverrouiller.
Maintenez le bouton enfoncé
tout en tirant ou en appuyant
sur l'épaulière.
Interrupteur d'alimentation (CAMERA/
MEDIA) (page 26)
Bouton PICTURE PROFILE (page 91)
