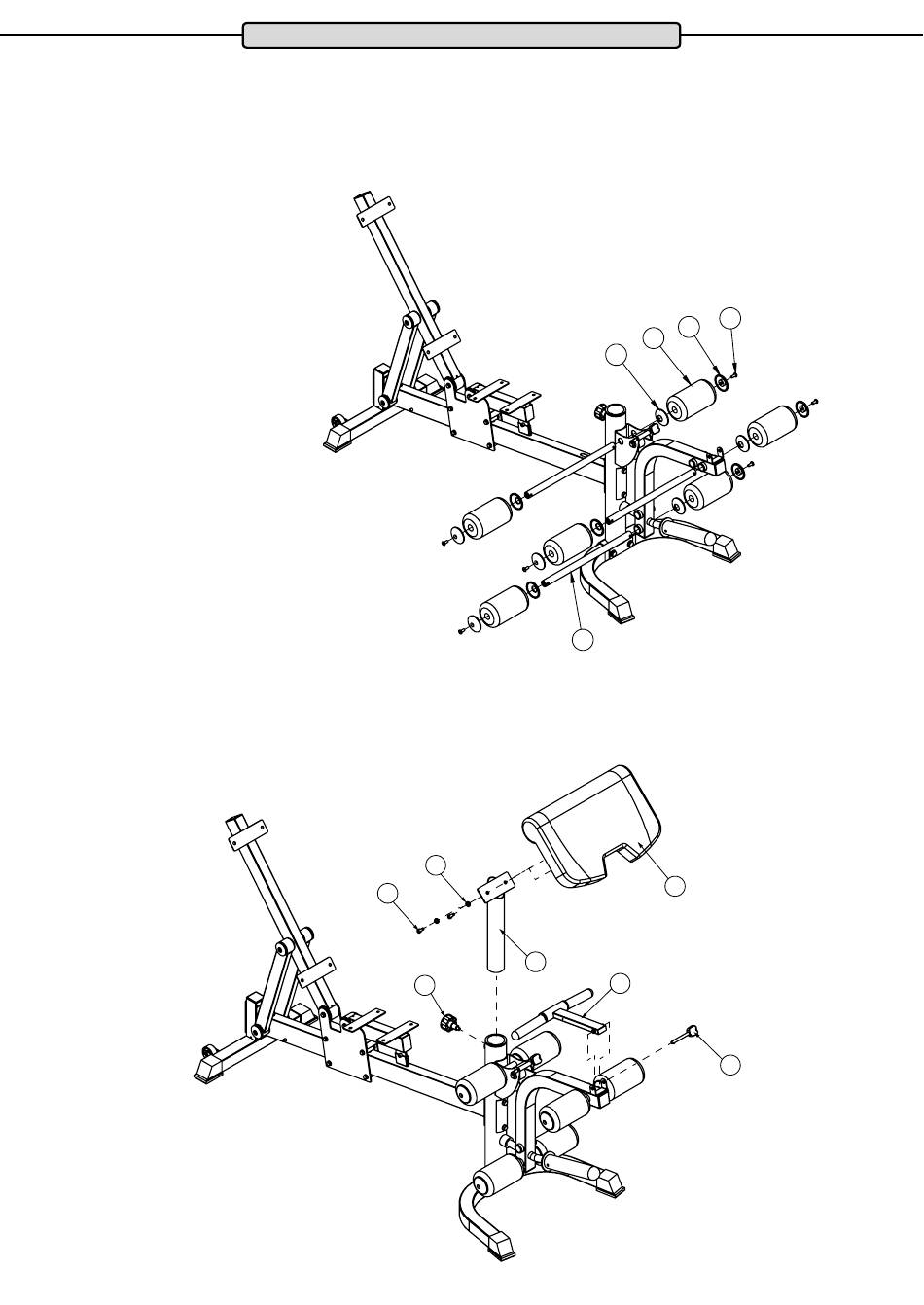

Etape d'assemblage 5
Placez les trois tubes transversaux (37) - dans le support pivotant et la base - comme indiqué sur le schéma. Poussez une
rondelle de recouvrement (grande ouverture) (48) sur les deux extrémités de chaque tube transversal (37) avec l'ouverture
tournée vers l'extérieur (voir schéma).
Glissez les coussinets cylindriques (47) aux extrémités droite et gauche de chaque tube transversal (37) et xez-les avec
une rondelle de recouvrement (petite ouverture) (49) et une vis hexagonale M8x25 (50).
Etape d'assemblage 6
Placez le tube de la tige (34) dans l'ouverture supérieure du tube de support et xez-le avec une vis à poignée tournante
(11). Fixez le coussin de exion des bras (40) sur le support du tube de la tige (34) en utilisant deux vis hexagonales M8x25
(60) et deux rondelles Ø8 (32).
A l'extrémité avant du support pivotant, xez le tube pivotant de la barre de exion des bras (36) avec la goupille de sécuri-
té (11).
Assemblage – Banc de musculation
32
60
9
38
49
47
48
37
40
34
36
50
11
