Assemblage – Station multifonction

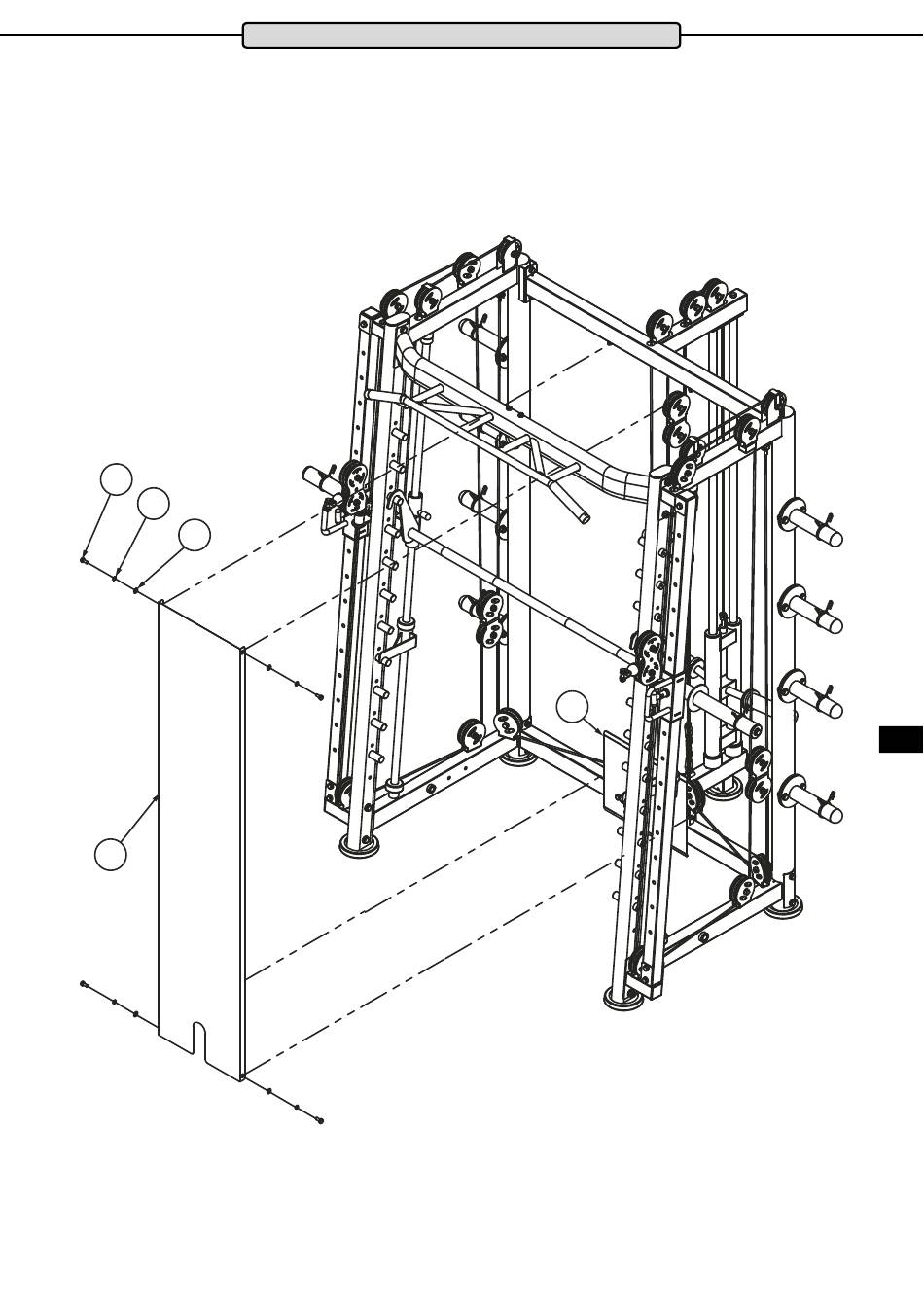

Etape d'assemblage 14 :
Fixez la plaque de cache (63) sur la barre transversale en T supérieure et inérieure. Pour chaque raccordement supérieur et inérieur,
utilisez 2 vis hexagonales M8x20 (64), deux rondelles élastiques Ø8 (65) et deux rondelles Ø8 (66).
Veillez à ce que la plaque de cache (63) soit montée derrière le repose-pied (32), monté à l'étape de montage 3, sur la barre transver-
sale en T inérieure.
64
65
66
32
FRA
63
