Assemblage – Station multifonction

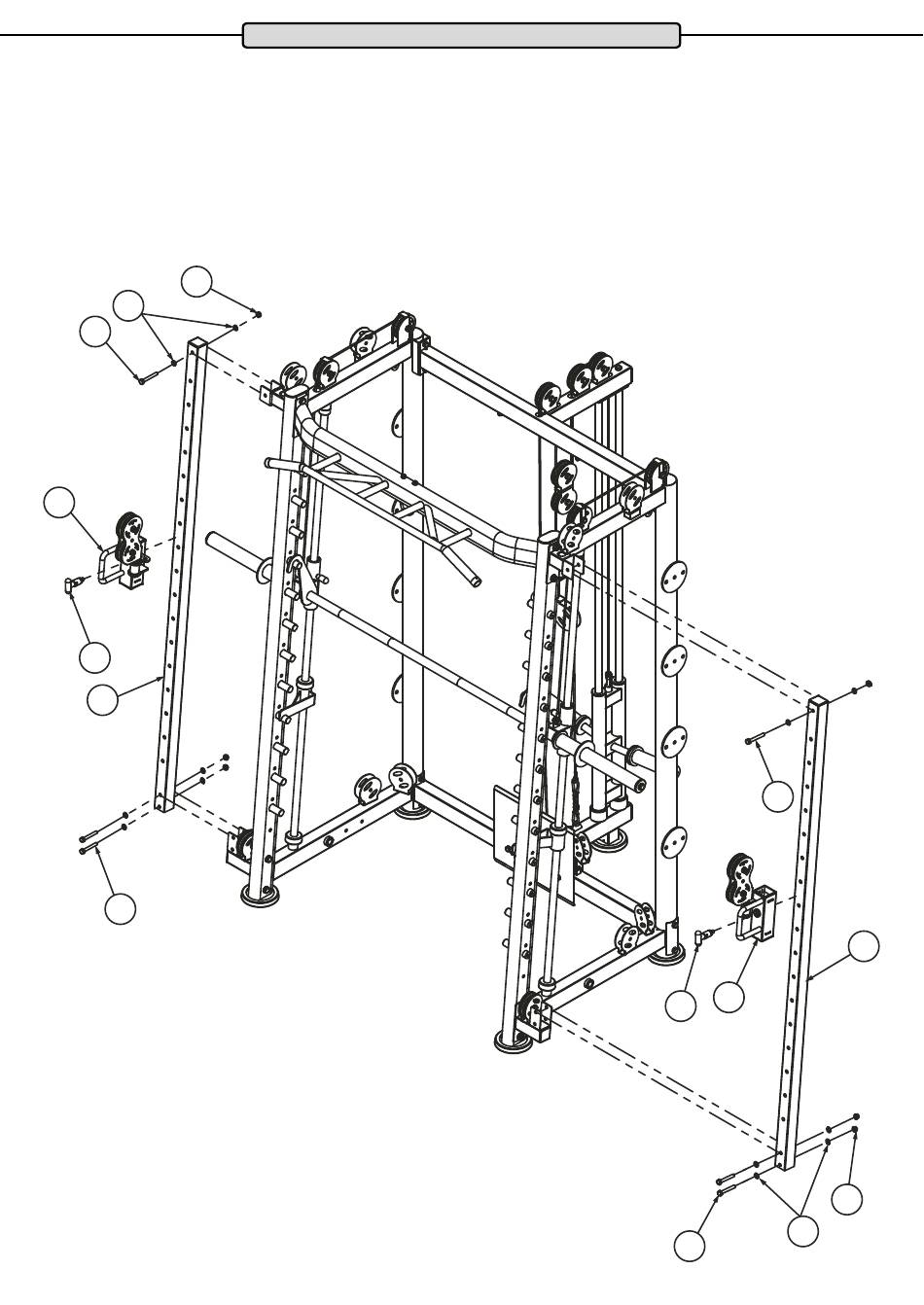

Etape d'assemblage 10 :
Placez le châssis de guidage à poulie double gauche (54) sur l'un des deux tubes coulissants (56). Veillez à ce que l'alignement soit
correct. Fixez le châssis de guidage (54) sur le tube coulissant (56) avec une goupille de sécurité en T (57). Fixez maintenant le tube
de guidage rectangulaire (56) en haut et en bas du cadre latéral gauche.
Utilisez pour cela une vis hexagonale M10x75 (71), deux rondelles Ø10 (9) et un écrou de sécurité M10 (10). En bas, utilisez deux bou-
lons hexagonaux M10x70 (53), quatre rondelles Ø10 (9) et deux écrous de sécurité M10 (10). Procédez de même avec le côté droit.
