Assemblage – Station multifonction

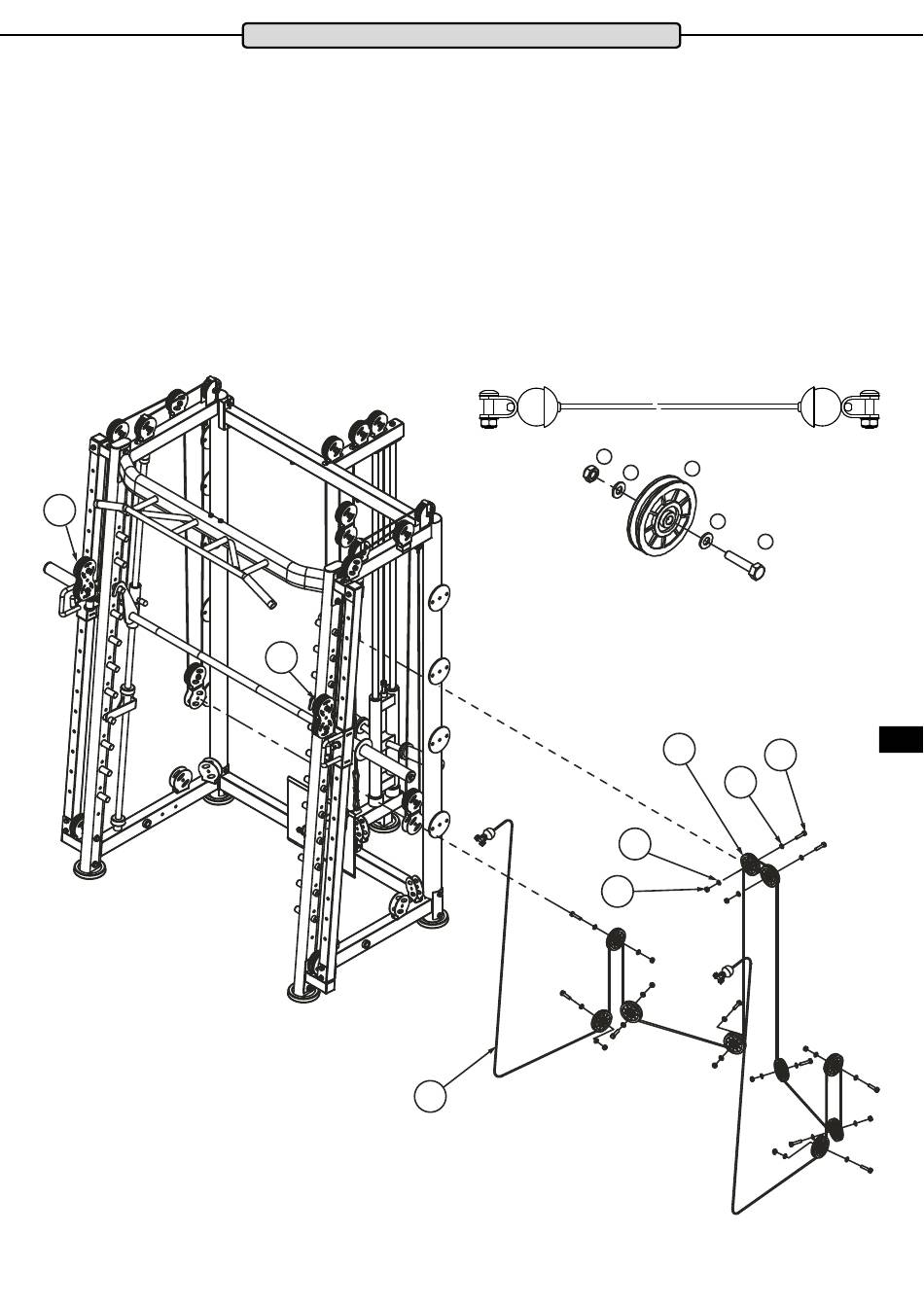

Etape d'assemblage 12 :
Montez les 10 poulies (38) sur les supports de poulies appropriés à l'aide d'une vis hexagonale M10x45 (41), de deux rondelles Ø10 et
d'un écrou de sécurité M10 (10) - voir schéma et description à la page suivante.
Desserrez le support de la boule à l'une des extrémités du câble de traction (59) - voir schéma et description sur l'avant-dernière page.
Faites passer le câble de traction par l'avant à travers la poulie double du cadre de guidage droit (55) puis par le bas à travers la poulie
inérieure avant du cadre latéral droit. Poursuivez le processus comme indiqué sur le schéma. Lorsque vous arrivez à la poulie avant
sur le cadre latéral gauche, aites passer le câble de traction vers le haut à travers cette poulie, et vers l'extérieur par l'arrière à travers
la poulie double sur le cadre de guidage gauche (54) - voir schéma et description à la page suivante.
Pour nir, remettez en place le support de la boule que vous avez retiré précédemment à l'extrémité du câble de traction (59).
Câble de traction (59) - Longueur 10 690 mm
10
3
9
10x
54
9
41
55
FRA
3
41
9
9
10
59
27
